전압 분배기의 원리와 응용
전압 분배기는 전기회로에서 널리 사용되는 간단하지만 매우 중요한 구성 요소입니다. 이 기본적인 전자 장치는 보다 큰 전압을 두 개 이상의 부분 전압으로 분할하는 데 쓰이며, 각각의 출력 전압은 입력 전압과 저항의 비율에 따라 결정됩니다.
전압 분배기의 기본 개념

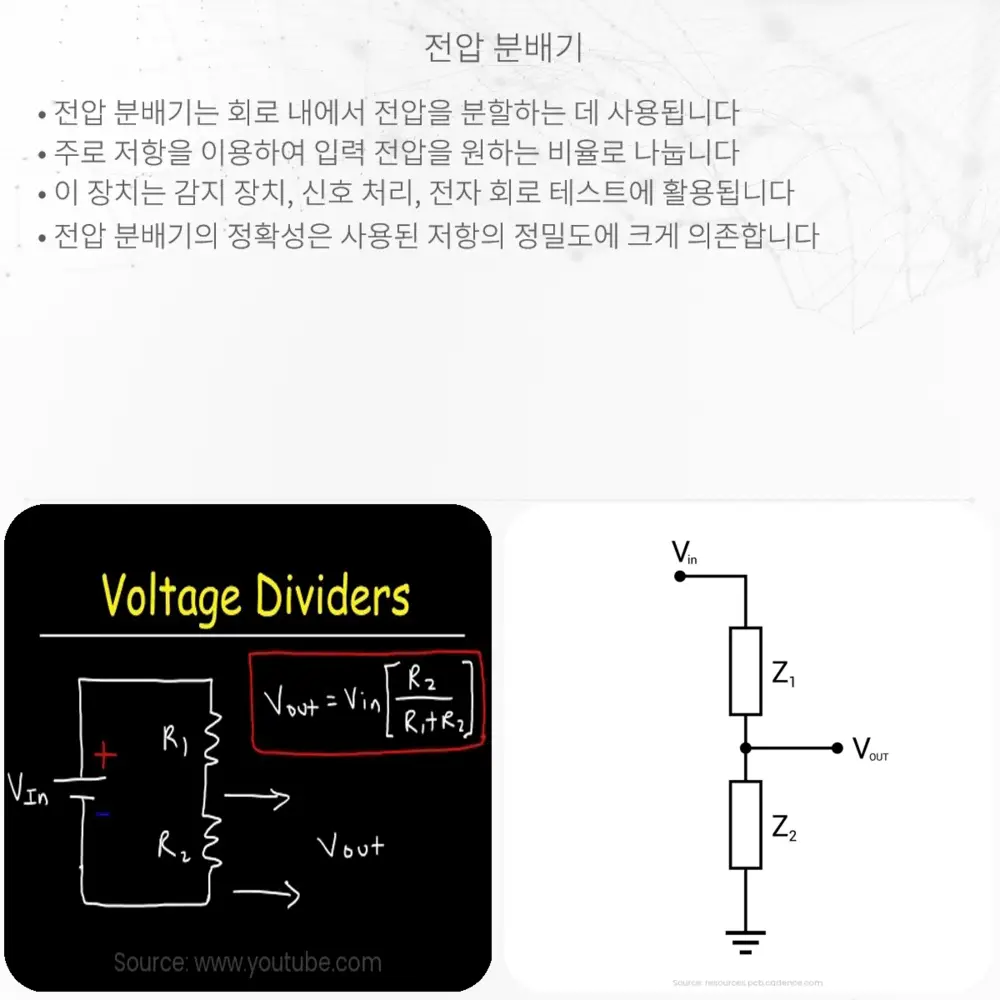

전압 분배기 회로는 일반적으로 두 개 이상의 저항을 시리즈로 연결하여 구성됩니다. 전체 입력 전압(Vin)이 저항들에 걸린 후, 각 저항에서의 부분 전압(Vout)이 발생합니다. 이 때, 각 저항(R1, R2, …, Rn)에 걸리는 전압은 오옴의 법칙과 전압 분배의 원리에 따라 계산할 수 있습니다.
이를 식으로 나타내면 다음과 같습니다:
Vout = Vin * (Rx / (R1 + R2 + … + Rn))
여기서 Rx는 관심 있는 저항의 값이고, Vout는 해당 저항에 걸리는 출력 전압입니다.
전압 분배기의 응용
전압 분배기는 센서 또는 전자 회로에서 서로 다른 전압 레벨을 필요로 할 때 유용하게 사용됩니다. 예를 들어, 조절 가능한 전원 공급 장치, 오디오 볼륨 제어, 전자 신호 처리 회로에서 입력 신호의 크기를 조정하는 경우 등 다양한 상황에서 응용됩니다.
- 조절 가능한 전원 공급 장치: 다양한 전압 출력을 얻기 위해 사용자가 저항의 값을 조절할 수 있습니다.
- 오디오 장치에서의 볼륨 제어: 소리의 크기를 조절하기 위해 전압 분배기를 사용합니다.
- 센서 읽기: 센서의 출력을 마이크로컨트롤러가 읽을 수 있는 수준으로 조정하기 위해 사용됩니다.
전압 분배기를 사용할 때의 주의사항
전압 분배기를 사용할 때는 몇 가지 주의사항이 있습니다. 첫째, 분배된 전압을 다른 회로에 부하로 연결할 때 부하의 저항 값이 분배기의 저항 값에 비해 충분히 크지 않으면 계산된 분배 전압이 달라질 수 있습니다. 둘째, 전압 분배기는 전력을 소모하므로 효율적인 전력 관리를 위해 설계 단계에서 이 점을 고려해야 합니다.
종합하자면, 전압 분배기는 전자 회로 설계의 근본적인 부분이며, 올바른 계산과 적절한 컴포넌트 선택을 통해 다양한 전자 장치에서 중요한 역할을 수행합니다. 이러한 기본 원리를 이해하는 것은 전기공학과 전자공학의 세계에 들어서는 첫걸음입니다.
