電圧分割器とは、抵抗器を用いて電源電圧を所望の値に分割する基本的な電子回路のしくみです。
電圧分割器について
電圧分割器は、電気回路において特定の電圧を得るための基本的な手段です。これは、抵抗器のシリーズ接続に基づいて構成されており、電源電圧を分割して、異なる部分にそれぞれ所望の電圧を提供することができます。電圧分割器は、電子工学や電気工学のさまざまな応用で用いられています。
電圧分割器の原則
電圧分割器の基本的な原理は、オームの法則と直列回路における電圧の分割により説明することができます。オームの法則は、以下の方程式で表されます。
V = I * R
ここで、
- V は電圧（ボルト）
- I は電流（アンペア）
- R は抵抗（オーム）
直列に接続された複数の抵抗器に電源を接続すると、各抵抗器には異なる電圧が現れますが、電流は同じです。回路に流れる電流は、以下の式で求められます。
I = Vtotal / Rtotal
ここで、
- Vtotal は総入力電圧
- Rtotal は直列に接続された総抵抗

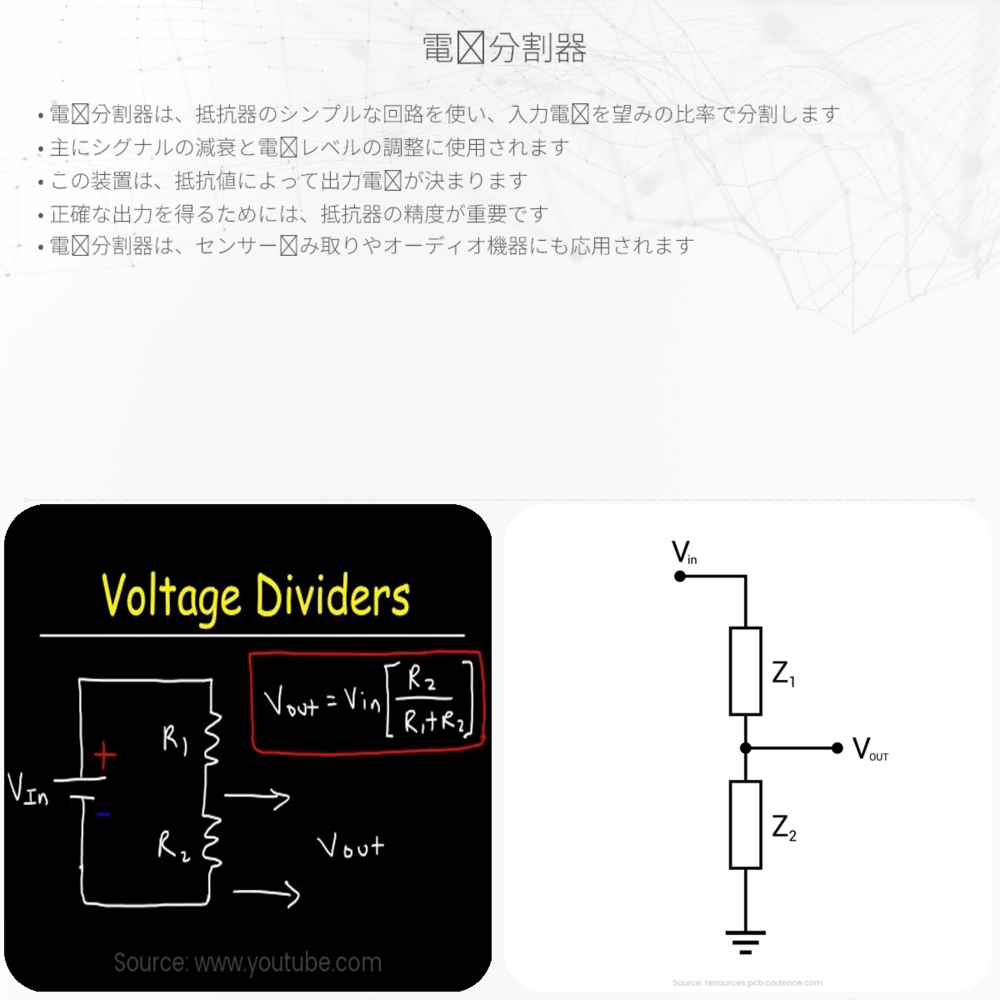

抵抗器の各点間に生じる電圧は、その点間にかかる抵抗に流れる電流に比例します。例えば、2つの抵抗器 R1 と R2 が直列に接続されている場合、R1 にかかる電圧 V1 は以下の式で計算できます。
V1 = (R1 / (R1 + R2)) * Vtotal
実用的な応用
電圧分割器は、センサの入力電圧を調整したり、集積回路に正確なバイアス電圧を供給する場合など、様々な場面で利用されています。また、可変抵抗器を用いることで、出力電圧を容易に調節することが可能です。
電圧分割器の注意点
電圧分割器を設計する際には、負荷の影響を考慮する必要があります。負荷が接続された場合、分割された電圧は変化するため、理想的な電圧からずれることがあります。したがって、精密な電圧が必要な応用では、負荷を考慮した上で設計する必要があります。
以上のように、電圧分割器の考え方を理解することで、電子回路を読み解いたり、必要な電圧を得るための回路設計が可能になります。日常的な電子機器の中には、このシンプルな原理が応用されているものがたくさんあります。
