전류 션트의 주요 원리와 활용에 대해 소개하며, 오옴의 법칙을 사용하여 전류를 측정하는 방법과 주의사항을 설명합니다.

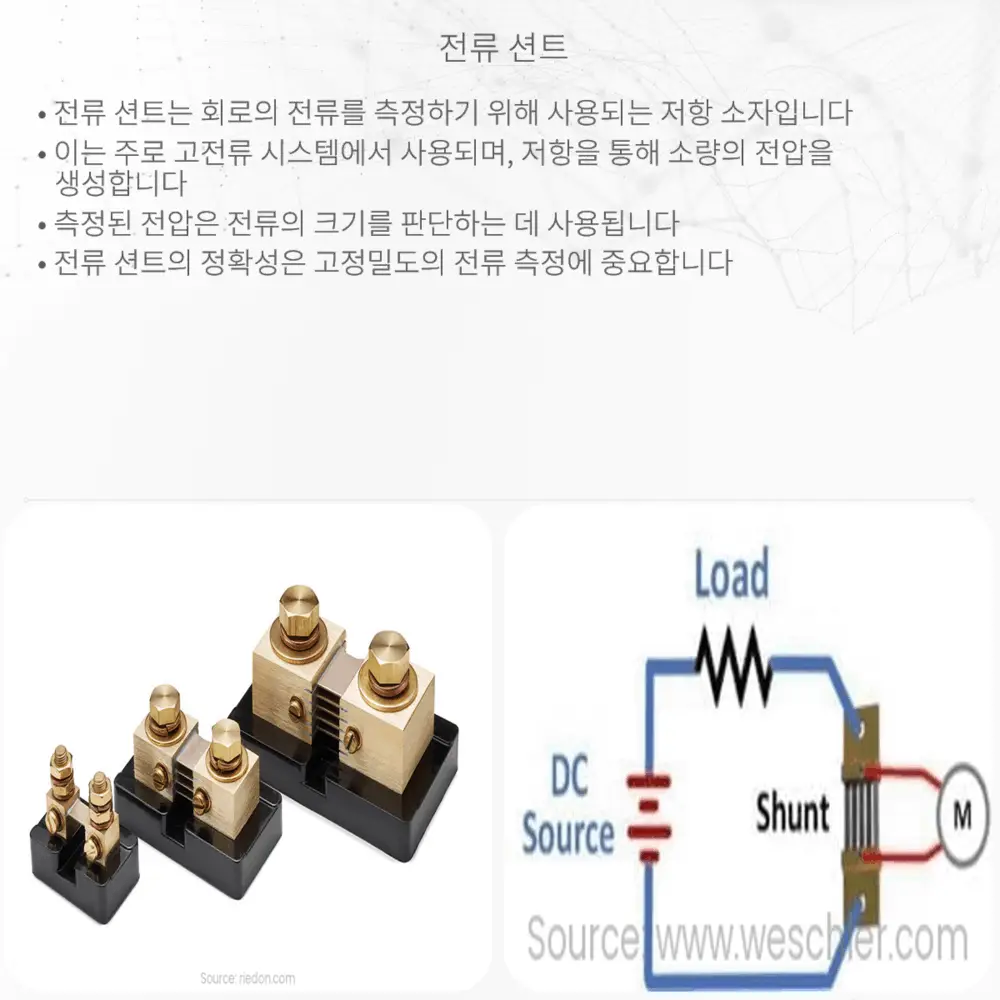

전류 션트의 기본 개념
전류 션트는 전기 회로에서 매우 중요한 역할을 하는 구성 요소로서, 측정을 위해 고안된 저항기의 일종입니다. 전류 션트는 큰 전류를 측정하기 위해 사용되며, 이를 통해 상대적으로 낮은 전압을 측정함으로써 해당 전류의 값을 알아낼 수 있습니다. 본질적으로 전류 션트는 오옴의 법칙을 활용하여 전류 측정을 용이하게 합니다.
오옴의 법칙은 전기학의 기본적인 법칙 중 하나로, 전압(V), 전류(I), 저항(R) 사이의 관계를 설명합니다. 이 법칙은 다음과 같이 표현됩니다:
\[ V = I * R \]
여기서 V는 전압, I는 전류, R은 저항을 나타냅니다. 전류 션트는 이 법칙을 적용하여, 알려진 저항값(Rshunt) 위에 흐르는 전류(I)를 측정하기 위해, 전압(Vshunt)을 측정합니다.
전류 션트는 일반적으로 미리 계산된 저항 값을 가지고 있으며, 이는 아주 작아서 전류가 쉽게 흐를 수 있습니다. 션트의 저항 값은 통상적으로 밀리옴(Milliohm, \(m\Omega\)) 단위로 표현됩니다. 측정하고자 하는 전류와 션트 저항 사이의 전압 강하(Vshunt)를 측정함으로써, 산정된 저항 값(Rshunt)을 사용하여 전류(I)를 결정할 수 있습니다.
이러한 측정 원리는 아래와 같이 표현됩니다:
\[ I = \frac{Vshunt}{Rshunt} \]
전류 션트는 전기 계측기나 디지털 멀티미터와 같은 장비에서 내부적으로 사용되거나, 전기 패널 내부 또는 산업 환경에서 별도의 외부 구성 요소로 사용됩니다. 션트 저항을 통해 전류를 측정하는 방식은 매우 정확하고 안정적이며, 다양한 전류 측정 응용 분야에서 폭 넓게 이용됩니다.
하지만 전류 션트를 사용할 때는 주의해야 할 몇 가지 사항이 있습니다. 가장 중요한 것은 션트의 정격을 초과하는 전류가 흐르지 않도록 하는 것입니다. 정격을 초과할 경우, 션트 저항이 과열되어 손상되거나 측정 오류를 발생시킬 수 있습니다. 이를 예방하기 위해 적절한 크기와 용량의 션트를 선택하는 것이 중요합니다.
더불어, 션트 주변에 추가적인 전기적 잡음이나 자기장이 존재하지 않도록 주의해야 합니다. 이러한 외부 요인은 션트를 통해 측정되는 전압 강하에 영향을 줄 수 있으며, 결과적으로 전류 측정 값에 오류를 일으킬 수 있습니다.
- 전류 션트는 큰 전류를 정확하게 측정하기 위한 장치입니다.
- 오옴의 법칙에 근거하여, 알려진 션트 저항에 대한 전압 강하를 측정하여 전류를 결정합니다.
- 선택한 션트는 해당 응용 분야에 적합한 정격과 정확도를 가져야 합니다.
앞서 설명한 기본 원리를 바탕으로, 전류 션트는 전류 측정을 위한 실용적이며 필수적인 도구로 자리매김하고 있습니다. 이러한 측정 방식은 신뢰할 수 있고 정확한 파워 시스템의 모니터링에 기여합니다.
전류 션트의 응용
전류 션트는 그 기본 작동 원리를 통해 다양한 응용 분야에 적용됩니다. 예를 들어, 산업 설비의 전류를 모니터링하거나, 배터리 충전 상태를 점검하고, 태양광 패널의 출력을 측정하는 데 사용됩니다. 심지어 자동차 및 항공 우주 산업에서도 전류의 흐름을 실시간으로 감시하는 중요한 역할을 합니다.
최신의 전기 자동차에서는 전류 션트를 통해 배터리 팩의 건강 상태를 체크하는 데 사용되며, 이는 차량의 성능과 안전에 직접적인 영향을 미칩니다. 또한, 장비의 전력 소모를 계산하고 에너지 사용 효율을 평가하는 데도 전류 션트가 활용됩니다.
실제로, 정밀 전기 계측 분야에서는 전류 션트의 정확도가 매우 중요합니다. 따라서 측정 과정에서 생기는 열적 드리프트나 환경 변화에 대해 보상할 수 있는 첨단 기술이 동반되곤 합니다.
- 전류 션트는 전기 자동차, 산업 설비, 배터리 모니터링 등에서 활용됩니다.
- 에너지 사용량을 계산하고 효율을 평가하는 데 기여합니다.
- 정밀 계측을 위해 열적 드리프트를 보정하는 기술이 필요합니다.
결론
전류 션트는 전기 엔지니어링 분야에서 간단하면서도 근본적인 역할을 수행하는 장치입니다. 이는 오옴의 법칙을 기반으로 극미한 저항을 통해 큰 전류를 효율적으로 측정할 수 있게 해줍니다. 전류 적용 분야에서 정확하고 신뢰할 수 있는 데이터를 제공함으로써, 다양한 기기와 시스템의 성능을 높이고, 에너지 관리를 최적화하는 데 기여합니다. 사용자는 적절한 용량과 정밀도를 갖춘 션트를 선택함으로써, 안정적인 측정 결과를 보장받을 수 있습니다. 결국 전류 션트의 활용은 전력 시스템의 효율성과 안정성을 높이는 데 중요한 도구가 됩니다.
