電流シャントの原理と使用方法を解説し、正確な電流測定のためのシンプルで効率的な装置としてのメリットを紹介。

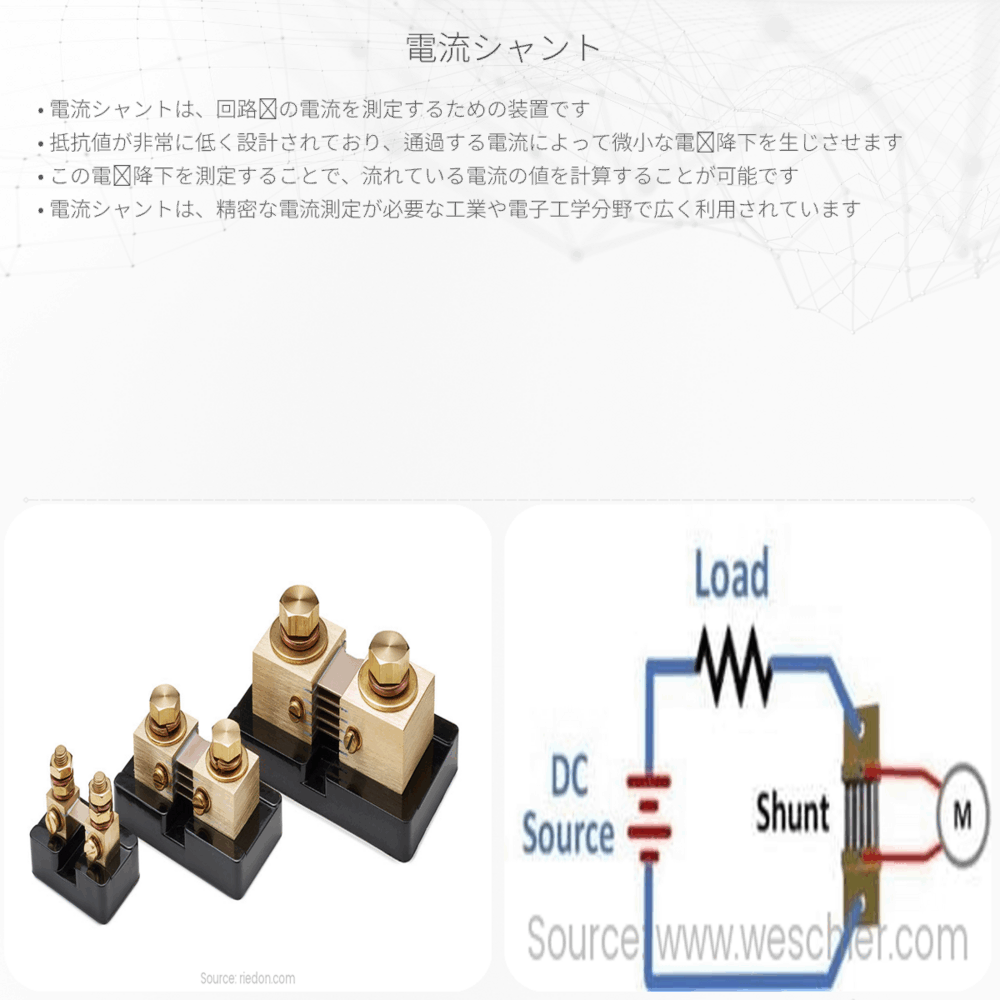

電流シャントとは
電流シャントは電気回路で使用される測定用の装置で、大きな電流を正確に測定するために設計されています。この装置は、直流（DC）および交流（AC）の両方の電流を測定することが可能で、電流計（アンメーター）の測定範囲を拡げるために用いられます。電流シャントは、その名前が示す通り、電流を「分岐」させることで機能します。
電流シャントの原理
電流シャントは、オームの法則を利用した装置です。オームの法則によると、電流(I)は電圧(V)を抵抗(R)で割った値として計算されます：
I = V / R
電流シャントは、非常に低い抵抗値を持つ導体で構成されているため、電流が分岐する際にほとんど電圧が落ちません。結果として、電流計による直接測定が困難な大電流でも、わずかな電圧差を測定することで間接的に電流の値を得ることができます。
電流シャントの使用
- 回路内での配置：電流シャントは主回路に直列に接続され、電流の一部を分岐させます。
- 校正：使用するシャントに応じて、電流計は校正され、全体の電流ではなく、シャントを通過する分岐電流に基づいた読み取りを行います。
- 測定：シャントを通る分岐電流が原因で生じる電圧差が、電流計に表示されます。この電圧差は、オームの法則によって元の大きな電流の値に換算されます。
電流シャントのメリットとアプリケーション
電流シャントは工業、電子機器の設計、自動車の電気系統など、多岐にわたる領域で利用されています。電流シャントを用いることの主なメリットは以下の通りです：
- 高精度：シャントにより正確な電流測定が可能になります。
- 幅広い測定範囲：小さな電流から非常に大きな電流まで、幅広い範囲を測定できます。
- シンプルな設計：シャントは構成がシンプルであり、信頼性が高く、扱いやすいです。
電流シャントは、電気的なパラメータとシステムのパフォーマンスを監視するための重要なツールです。これによって、エンジニアは安全かつ効率的に電気システムを管理し、最適化することができます。
総じて、電流シャントは電気工学とエンジニアリングの分野で不可欠なコンポーネントであり、正確な測定を行うために欠かせないツールであると言えます。
