션트 저항이란 전류 측정을 위해 사용되는 저항기로, 옴의 법칙에 기초해 전류계의 과부하를 방지하는 중요한 전자 부품입니다.
션트 저항이란 무엇인가?
전기와 마그네티즘 영역에서 션트 저항은 매우 중요한 구성품입니다. 션트 저항은 기본적으로 전류를 측정하기 위해 사용되는 저항기입니다. 이 기기는 전류계의 한계를 넘는 큰 전류를 측정하고자 할 때 사용됩니다. 직접적으로 큰 전류를 전류계에 흘려보내면 전류계가 과부하로 인해 손상될 수 있기 때문에 션트 저항을 사용합니다.
션트 저항의 원리
션트 저항의 작동 원리는 옴의 법칙을 기반으로 합니다. 옴의 법칙은 전압(V), 전류(I), 저항(R) 사이의 관계를 설명합니다:
V = I * R

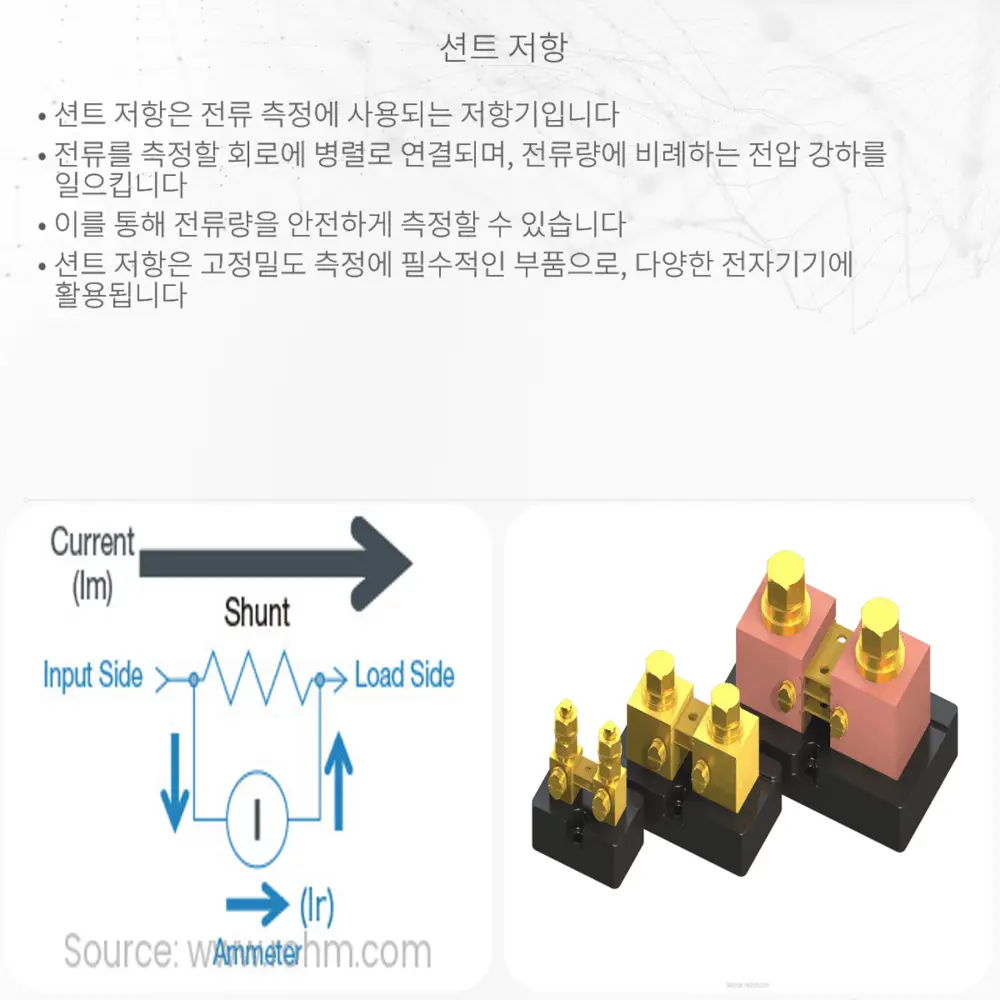

전류계와 션트 저항은 병렬로 연결되어 있으며, 전체 전류가 이 두 경로를 통해 나뉘어 흐릅니다. 병렬 연결에서 전압은 각 경로에서 동일하므로 전류계를 통과하는 전류와 션트 저항을 통과하는 전류는 각각의 저항에 반비례합니다. 따라서, 션트 저항은 매우 낮은 값을 가지기 때문에 대부분의 전류가 션트를 통해 흐르고, 전류계를 통과하는 전류는 상대적으로 적게 되어 안전한 측정이 가능해집니다.
션트 저항의 계산
션트 저항의 값을 정확히 계산하기 위해서는 전류계의 최대 전류 용량과 측정하고자 하는 전체 전류를 알아야 합니다. 션트 저항은 일반적으로 다음과 같이 계산됩니다:
Rshunt = Rmeter / (Itotal / Imeter – 1)
- Rshunt는 션트 저항의 값입니다.
- Rmeter는 전류계의 내부 저항입니다.
- Itotal는 측정하고자 하는 전체 전류입니다.
- Imeter는 전류계가 측정할 수 있는 최대 전류입니다.
이 공식을 통해 우리는 전류계가 손상되지 않도록 하면서도 정확한 전류 측정을 할 수 있는 션트 저항의 값을 결정할 수 있습니다.
션트 저항의 활용
션트 저항은 다양한 전기 산업 분야와 실험실에서 전류 측정을 위해 널리 사용됩니다. 예를 들어, 고전력 시스템, 배터리 충전기, 전력 관리 시스템 등에서 중요한 역할을 합니다. 션트 저항을 사용함으로써, 우리는 고정밀도의 전류 측정이 가능하며, 이는 시스템의 효율성과 안정성을 높이는 데 기여합니다.
전기 및 전자공학 분야에서는 이러한 기본적인 구성 요소의 이해가 현대 기술의 사용과 발전에 필수적인 역할을 합니다. 션트 저항과 같은 간단한 개념이야말로 복잡한 시스템을 구성하고 제어하는 데 있어 중요한 기초가 되는 것입니다.
