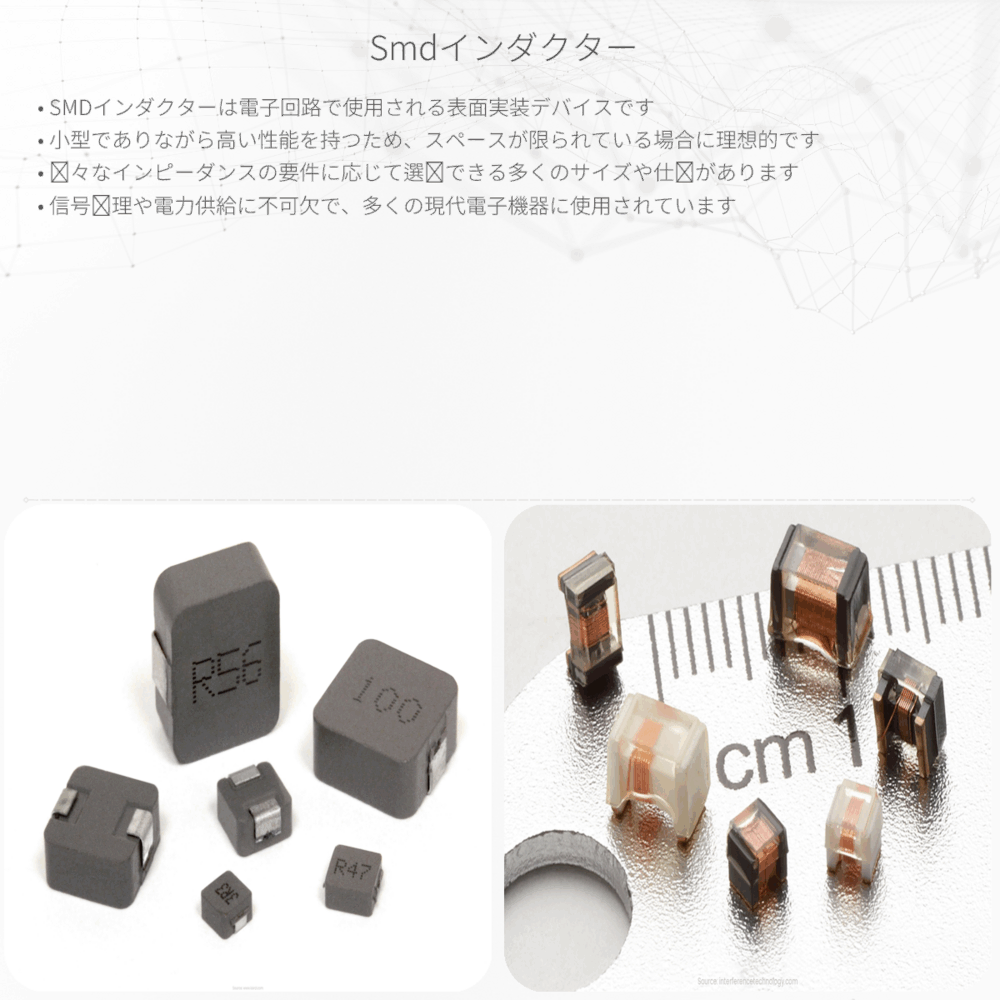

SMDインダクターの基本
電子回路における基本的なコンポーネントとして、SMD（Surface Mounted Device）インダクターは非常に重要な役割を果たします。SMDインダクターは電子回路においてエネルギーを磁場として蓄えることができ、電流の急な変化を抑えることで回路を保護する働きを持っています。
電気と磁気の関係
電気と磁気は密接な関係があります。電流が流れると、その周囲には磁場が生じ、この現象はアンペールの法則によって説明されます。逆に、磁場が変化すると、それによって誘導される電流が発生するというのが、ファラデーの電磁誘導の法則です。
SMDインダクターの仕組み
SMDインダクターは電流が流れるコイルとその周りの磁性体で構成されており、電流の流れによって磁場が発生します。このとき、磁場の中でエネルギーが蓄えられ、それがインダクタンスという特性を表します。インダクターに蓄えられるエネルギーEは、以下の式で求められます。
E = (1/2) * L * I2
ここで、Lはインダクタンス（単位はヘンリー）、Iは電流の強さ（単位はアンペア）を意味します。
インダクタンスの計算
インダクタンスLは、コイルの巻数N、コアの透磁率μ、コイルの断面積A、コイルの長さlを使って次のように計算されます。
L = (N2 * μ * A) / l
回路においてインダクターは、交流信号ではリアクタンス（交流の抵抗値）として働き、直流信号に対してはほとんど抵抗を示しません。
SMDインダクターの使用例
- フィルター：ノイズを取り除くために使われる。
- 電源回路：電源の安定化に役立つ。
- 変圧器：電圧レベルの変換に使われる。
- リード線やリレーの制御にも使用されることがある。
以上のようにSMDインダクターは多くの電子回路で使用されており、その特性を理解することは電子工学を学ぶ上で非常に重要です。
まとめ
SMDインダクターは小型でありながらも、エネルギーを磁場として蓄える能力を持っており、電子回路を保護したり特定の機能を果たすために不可欠なコンポーネントです。電気と磁気の基本原理を理解し、それらがどのようにインダクターの動作に関連しているかを把握することで、より効果的な回路設計が可能になります。
