Sパラメータアナライザ

Sパラメータアナライザは高周波回路の反射・透過特性を測定する装置で、通信機器やレーダーシステムの開発に不可欠です。

Sパラメータアナライザとは

「Sパラメータ」とは「Scattering Parameters（散乱パラメータ）」の略であり、高周波回路の性能を解析する際に用いられる一連の数値を指します。Sパラメータアナライザは、これらの数値を測定するための装置です。高周波の信号を取り扱う電子回路やRF（Radio Frequency）回路などで使用され、回路の伝達特性や反射特性を評価するのに役立ちます。

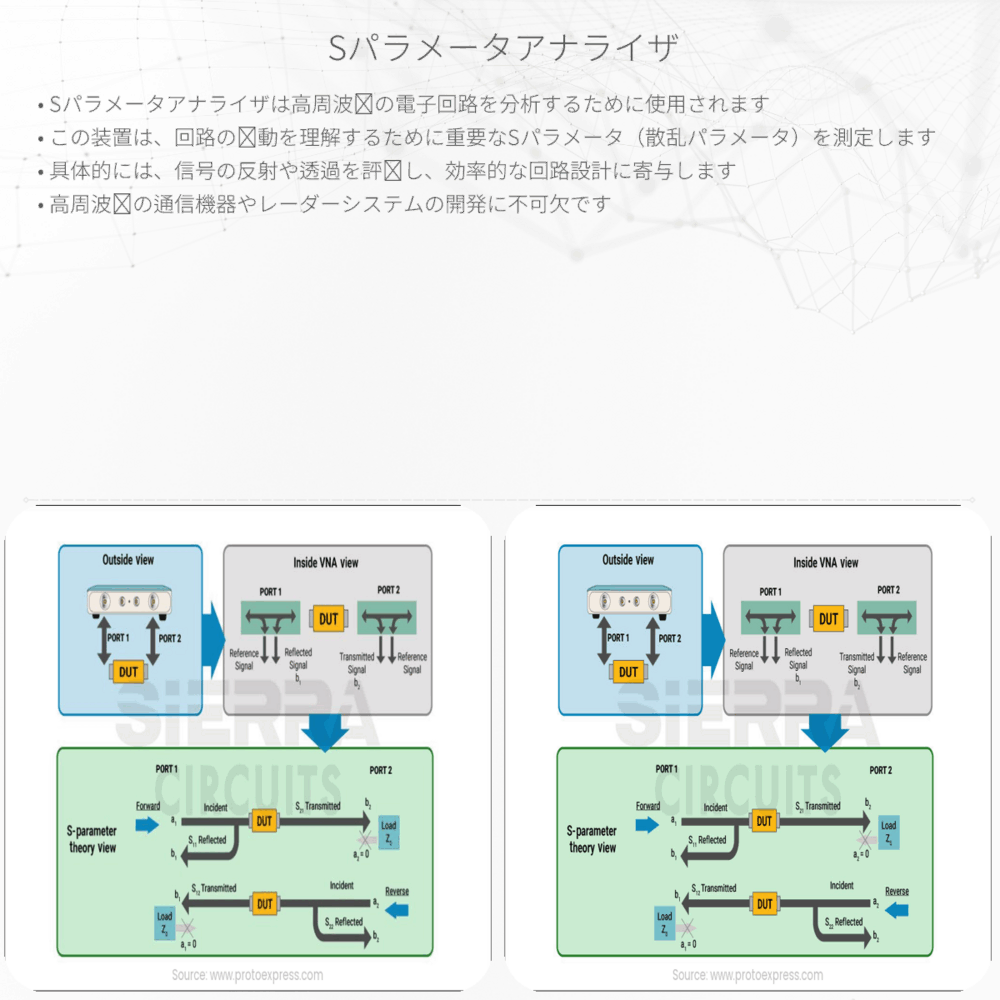

Sパラメータの基本

基本的には、二つのポートを持つネットワークにおいて次のようなパラメータが定義されます。

• S₁₁：入力側での反射係数（ポート1からの入射波とポート1からの反射波の比）
• S₂₁：透過係数（ポート1からの入射波とポート2からの透過波の比）
• S₁₂：逆透過係数（ポート2からの入射波とポート1からの透過波の比）
• S₂₂：出力側での反射係数（ポート2からの入射波とポート2からの反射波の比）

これらの係数は、入射波とそれに伴う反射波、透過波の関係を示すため、ネットワークがどのように信号を扱うかの特性を理解するのに必要です。

Sパラメータアナライザの利点

Sパラメータアナライザを使用すると、以下のような利点が得られます。

• 高周波特性の詳細な分析が可能
• 実際の動作条件下での回路の特性把握
• 複雑な回路でも迅速かつ精確な測定

特に、高周波を使用する通信機器やレーダーシステムなどの開発と製造において重要な役割を果たしています。

Sパラメータアナライザの使用例

例えば、アンテナの性能測定において、S₁₁はアンテナのインピーダンスマッチングを評価するために使用されます。インピーダンスが一致していればS₁₁の値は低くなり、一致していなければ高くなります。

フィルターの設計においても、Sパラメータアナライザは重要です。S₂₁を測定することで、フィルターがどの帯域の信号を通し、どの帯域を遮断するかを正確に把握できます。

このように、Sパラメータアナライザは電子部品が正しく機能するかどうかを検証するために不可欠なツールなのです。

まとめ

Sパラメータアナライザは電子工学における強力なツールであり、ハイテク産業における品質の保証と性能の最適化に寄与しています。複雑な理論を実際の測定値に落とし込むことで、理解しやすい形で物理的実体を探求することができ、これによりテクノロジーの進歩に大いに貢献しています。
