4線ケルビンインピーダンスアナライザとは
4線ケルビンインピーダンスアナライザは、電子部品の電気的インピーダンスを測定するための精密な測定装置です。インピーダンスは電気抵抗、キャパシタンス、インダクタンスなどの総合的な特性を表し、電子回路の設計や品質管理において非常に重要なパラメータです。この装置は、特に低抵抗の測定において、ケルビン4線法と呼ばれる手法を使用して非常に高い精度を実現します。

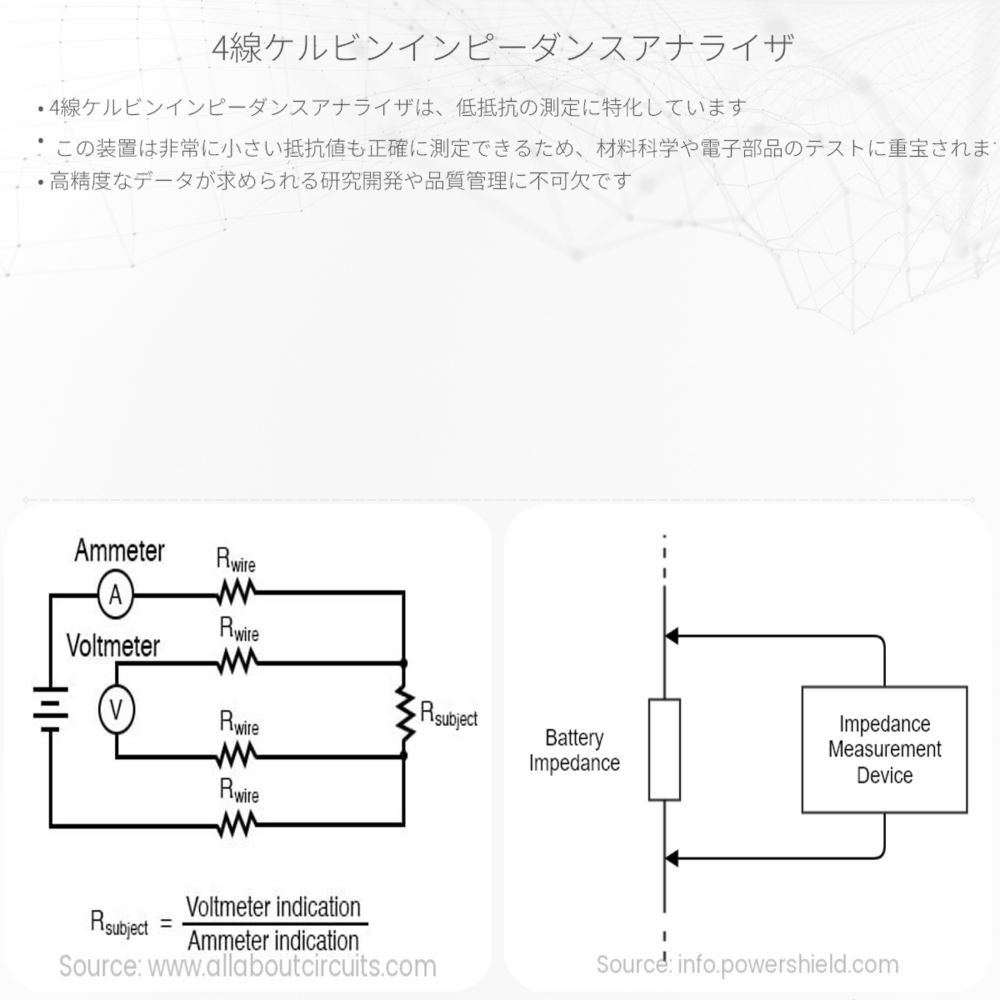

ケルビン4線法の原理
ケルビン4線法は、測定対象に流れる電流と、その電流によって生じる電圧降下を別々のペアの電極（線）を用いて測定する方法です。従来の2線測定法では、測定器のリード線や接触抵抗による影響が測定値に含まれてしまいます。しかし、4線ケルビンインピーダンスアナライザでは、2本の「電流リード」と2本の「電圧リード」が使用され、これらの影響を効果的に排除します。
- 電流リード – 測定対象に一定の電流を供給します。
- 電圧リード – 実際に測定対象の両端に生じる電圧を測定します。
インピーダンスの計算
インピーダンスを計算するためには、オームの法則を用います。オームの法則は以下の式で表されます。
\[ V = I * R \]
ここで、\( V \)は電圧（ボルト単位）、\( I \)は電流（アンペア単位）、そして\( R \)は抵抗（オーム単位）を表します。インピーダンス\( Z \)は抵抗と同様な単位で表されますが、交流(AC)回路においては周波数によって変化するコンポーネントの特性を含みます。
インピーダンスの計算式は次の通りです。
\[ Z = \frac{V}{I} \]
4線ケルビンインピーダンスアナライザを用いて、正確な電圧\( V \)と電流\( I \)を測定することで、インピーダンス\( Z \)を非常に精密に求めることができます。
応用とメリット
4線ケルビンインピーダンスアナライザは、電池やコンデンサ、半導体デバイスなどの特性を詳細に分析するために使用されます。特に小さな抵抗の変化も検出できるため、材料の微細な特性評価や接触抵抗の測定にも非常に有効です。
また、この方法のメリットとしては以下の点があります。
- 非常に小さい抵抗値（ミリオームレベル）の正確な測定が可能。
- リード抵抗や接触抵抗の影響を排除し、より高い信頼性を得られる。
- 多様な材料やデバイスの特性評価が行える。
これにより、エンジニアや研究者は電子部品の性能を詳細に理解し、より効率的な回路設計や材料選定を行うことができます。
まとめ
4線ケルビンインピーダンスアナライザは、正確なインピーダンス測定に不可欠な装置であり、工業、研究、開発の多岐にわたる分野で活用されています。この装置を理解し使いこなすことで、電子技術の精密な発展を支えることができるのです。
