時間ドメインリフレクトメーター（TDR）は電気ケーブルの故障や特性を非破壊的に診断する高精度な測定技術です。
時間ドメインリフレクトメーター（TDR）の基本
時間ドメインリフレクトメーター（TDR: Time Domain Reflectometer）とは、ケーブルや配線における不具合を探知するための装置です。この技術は電気・通信工学の分野で広く利用されており、ケーブルの断線や不良、その他の特性を診断することが可能です。物理学の電気と磁気の原理を応用したTDRは、工学的アプローチによってリアルワールドの問題を解決するために使用されます。
TDRの作動原理

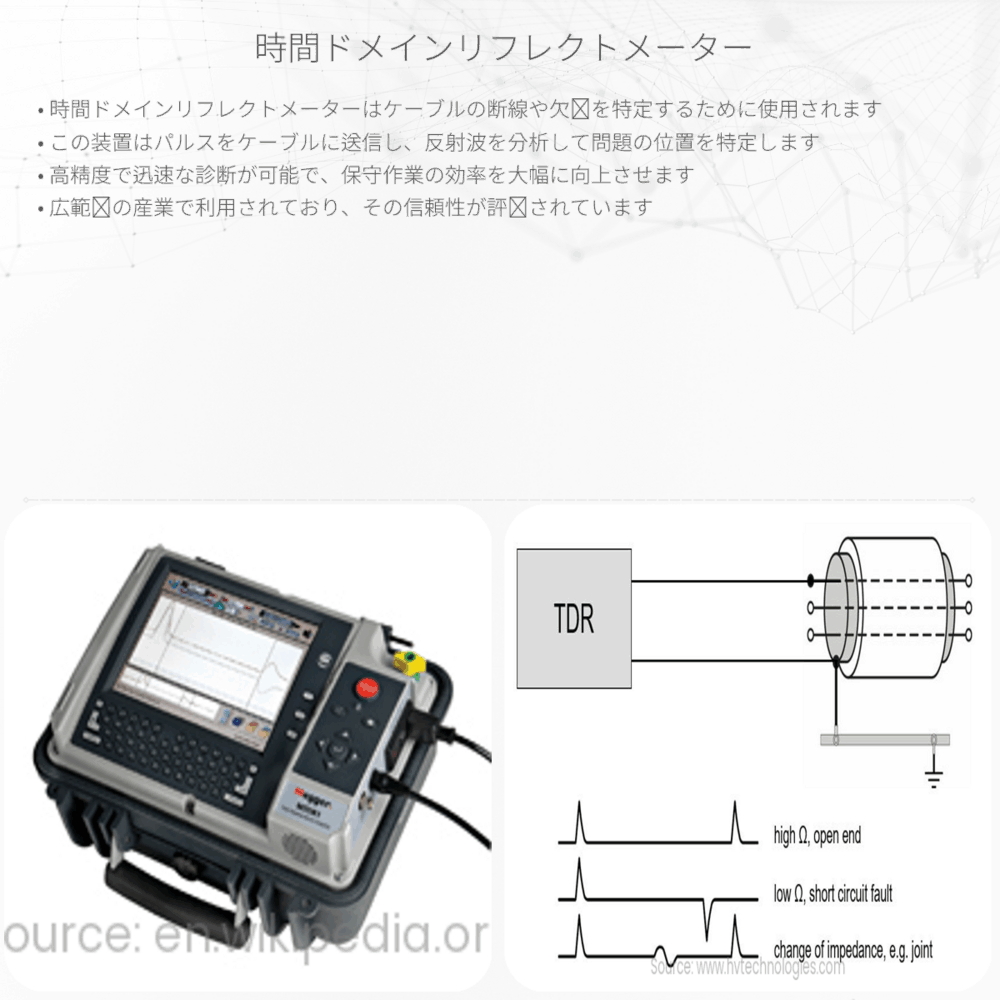

TDRの基本原理は、ケーブルに電気パルスを送信し、その反射波形を時間軸上で観察することにあります。ケーブルの異常や特性は、反射波形の異変として現れるため、波形を分析することで具体的な情報を得ることができます。
- パルス送信：TDR装置は短い電気パルスをケーブルに送信します。
- 波形の反射：パルスはケーブルの末端や異常部分で反射され、元のルートを通じてTDR装置へ戻ってきます。
- 時間測定：TDR装置はパルスが戻ってくるのにかかった時間を精密に測定します。
- 不具合の特定：反射波形の時間と振幅から、ケーブルの不具合の位置と性質を特定します。
波形の解析
ケーブル内でのパルスの反射は、そのインピーダンスの変化に起因します。インピーダンスとは、交流が流れる際の抵抗のようなもので、ケーブルの電気的特性を示します。TDRを使った測定においては、以下の方程式が関連します：
Z0 = √(L/C)
ここで、Z0はケーブルの特性インピーダンス、Lはインダクタンス（単位長さあたり）、Cは静電容量（単位長さあたり）です。
ケーブルのどこかでインピーダンスに異変があると、反射波形が生じます。反射波形から不具合の位置を計算する公式は以下のとおりです：
距離(d) = (速度(v) * 時間(t)) / 2
これは、パルスが往復するのにかかる時間を元に、どれくらいの距離があるか計算するというものです。
TDRの応用
TDRは通信ケーブルの診断に止まらず、以下のような様々な用途で活用されています：
- 土壌水分の測定
- コンクリート構造物内部のひび割れの検出
- 航空機の配線の点検
これらの応用は、TDRが持つ非破壊的な測定技術としての優位性から可能となっています。
結論
時空ドメインリフレクトメーターは、磁気と電気の物理原理を用いて、エンジニアリングの課題を解決する強力なツールです。この装置は電気ケーブルやその他の伝送メディアの問題を迅速かつ正確に診断する能力を備えており、多くの分野でその価値が認められています。
