RS-485コントローラーとは、産業用データ通信で用いられる差動信号伝送規格に基づき、データの送受信を管理するデバイスです。
RS-485コントローラーの基本
RS-485とは、シリアル通信プロトコルの一種で、電気的な特性が規定された産業用のデータ通信標準のことを指します。RS-485は、差動信号を使用して長距離と高速のデータ伝送を可能にし、工場自動化やビル管理システムなど幅広い分野で利用されています。
RS-485の特徴
- 差動信号伝送: RS-485はプラス（+）とマイナス（-）の2線で構成されたペアを用いてデータを送信します。これにより、電気的なノイズに強く信頼性の高い通信が可能です。
- マルチポイントシステム: 複数のデバイスをバス構造で接続することができ、1対多の通信に適しています。
- 長距離伝送: 最大で1200メートルまでのデータ伝送が可能であり、信号増幅器を使用しなくても広範囲にわたる通信ができます。
- 高データレート: 最大10Mbpsの速度でデータを転送でき、高速通信に利用されます。
RS-485コントローラーの役割

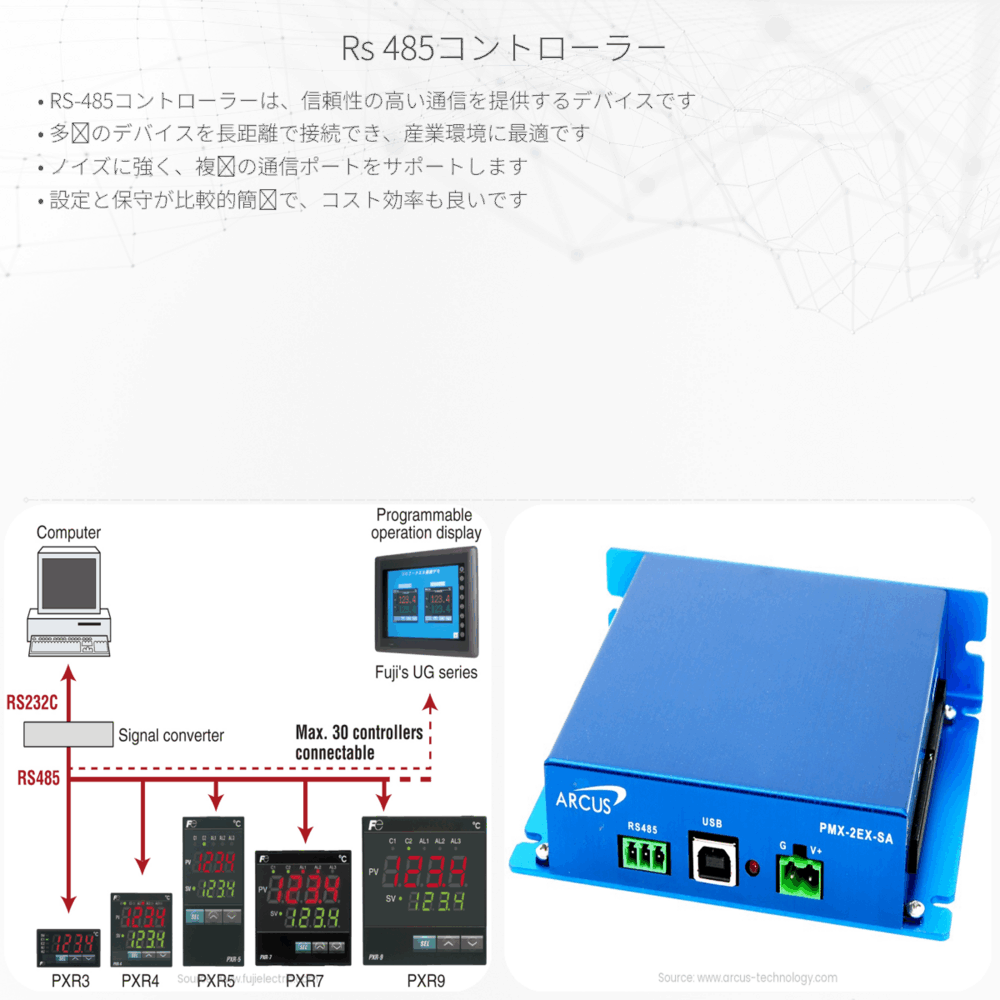

RS-485コントローラーは、RS-485規格に基づく通信を管理するデバイスです。データの送受信をコントロールするための回路やソフトウェアを内蔵し、デバイス間のデータ交換を円滑に行います。特に産業分野では、センサーやモーター、温度制御器などのデバイスを統合し、中央のコンピューターがそれらを一元管理できるようにしています。
RS-485通信のセットアップ
RS-485通信を構築する際には、以下のステップに従う必要があります。
- RS-485コミュニケーションに対応したデバイスやアダプターを準備します。
- デバイス間で2線の差動信号ペアを配線し、接続を完成させます。
- 各デバイスを適切な終端抵抗で終端します。これにより、信号のリフレクションを防ぎ、通信品質の維持が可能です。
- コントローラーと各デバイスの通信設定（ボーレート、データビット、ストップビット、パリティなど）を合わせて、システム全体で一貫した通信ができるようにします。
RS-485でのノイズ対策
差動信号はノイズに対して強いとされますが、完全にノイズから自由というわけではありません。適切なケーブル選択（ツイストペアケーブルなど）、適切なシールドの使用、システムのアース接続の見直し、ケーブルの配置の最適化など、さまざまなノイズ対策が求められます。
RS-485コントローラーは、物理層のプロトコルとしての役割を果たし、より複雑なシステム構築のための基盤を提供します。学ぶ上での次のステップは、実際にRS-485を用いた通信システムの設計を体験することです。正確な設計と適切な実装により、信頼性の高い通信ネットワークを構築することが可能になります。
