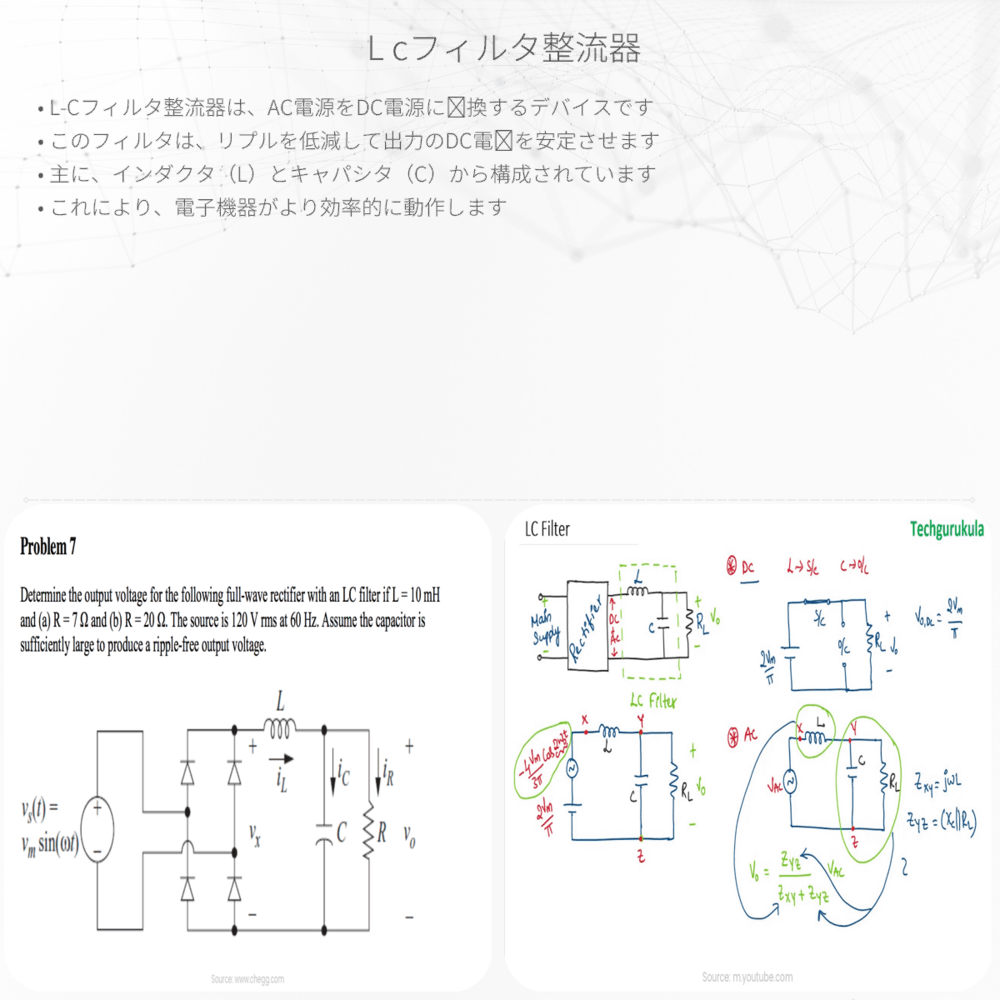

L-Cフィルタ整流器はACをリップルのないDCに変換するために、インダクタとコンデンサを使った電子デバイスです。
L-Cフィルタ整流器の基本
電気工学では、L-Cフィルタ整流器が広く使用されており、交流(AC)を直流(DC)に変換する際に不要なリップルを除去する重要な役割を果たします。整流器とフィルタのこの組み合わせは、電力供給の品質を改善し、多くの電子デバイスで利用される滑らかな直流電源を提供します。
整流器とは
整流器は、交流電源を直流電源に変換するためのデバイスです。交流電源は正と負の半周期を持つ波形で、逆に直流電源は一定の電圧を維持します。最も一般的な整流器の一つにダイオードブリッジがあり、これは4つのダイオードを使ってACからDCへの変換を行います。しかし、この変換の後にはまだ高周波のリップルが残ります。
L-Cフィルタの役割
リップルとは、整流された後の直流電源に残る交流成分のことで、電子機器の性能に悪影響を及ぼす可能性があります。L-Cフィルタは、インダクタ(L)とコンデンサ(C)の組み合わせで、このリップルを減らし、より一定の直流出力を生み出すために使用されます。
- インダクタ(L)：交流の変動に抵抗する部品で、リップルの高周波成分を阻害します。
- コンデンサ(C)：電荷を蓄えることができ、電圧の突然の変化を平滑化する役割を持ちます。
L-Cフィルタの動作原理
整流された電力がL-Cフィルタに入ると、インダクタは高周波成分の流れに抵抗し、コンデンサは電圧の谷間を「埋める」ように電荷を放出します。この相互作用により、出力される直流電力はリップルが大幅に減少します。
実践的な設計考慮事項
L-Cフィルタを設計する際には、いくつかの要素を考慮する必要があります。必要なリップル除去の程度に応じて、インダクタとコンデンサの適切な値を選ぶ必要があります。フィルタの性能は、インピーダンスとカットオフ周波数によって決まり、これらは次の式で表されます：
- インダクタのリアクタンス(XL)：XL = 2πfL（ここでfは周波数、Lはインダクタンスです）
- コンデンサのリアクタンス(XC)：XC = 1 / (2πfC)（ここでCはコンデンサンスです）
カットオフ周波数(fc)は、リップルが減少する開始周波数であり、L-Cフィルタの設計で非常に重要です。この周波数は次の関係で与えられます：
fc = 1 / (2π√(LC))
L-Cフィルタ整流器は、電源を安定化させる上で欠かせないコンポーネントです。適切に設計されたL-Cフィルタは、電子デバイスの動作を安定させることにより、パフォーマンスを向上させ、寿命を延ばすことができます。
理論を理解し、現実の問題に適用することは、電子工学の基礎を学ぶ上で非常に重要です。L-Cフィルタ整流器の基本をマスターすることで、より高度な電子回路の設計への道が開かれます。
