ICソケットとは、回路基板にICチップを取り付けるためのコネクタで、容易な交換やアップグレードを可能にする汎用的な部品です。
ICソケットとは

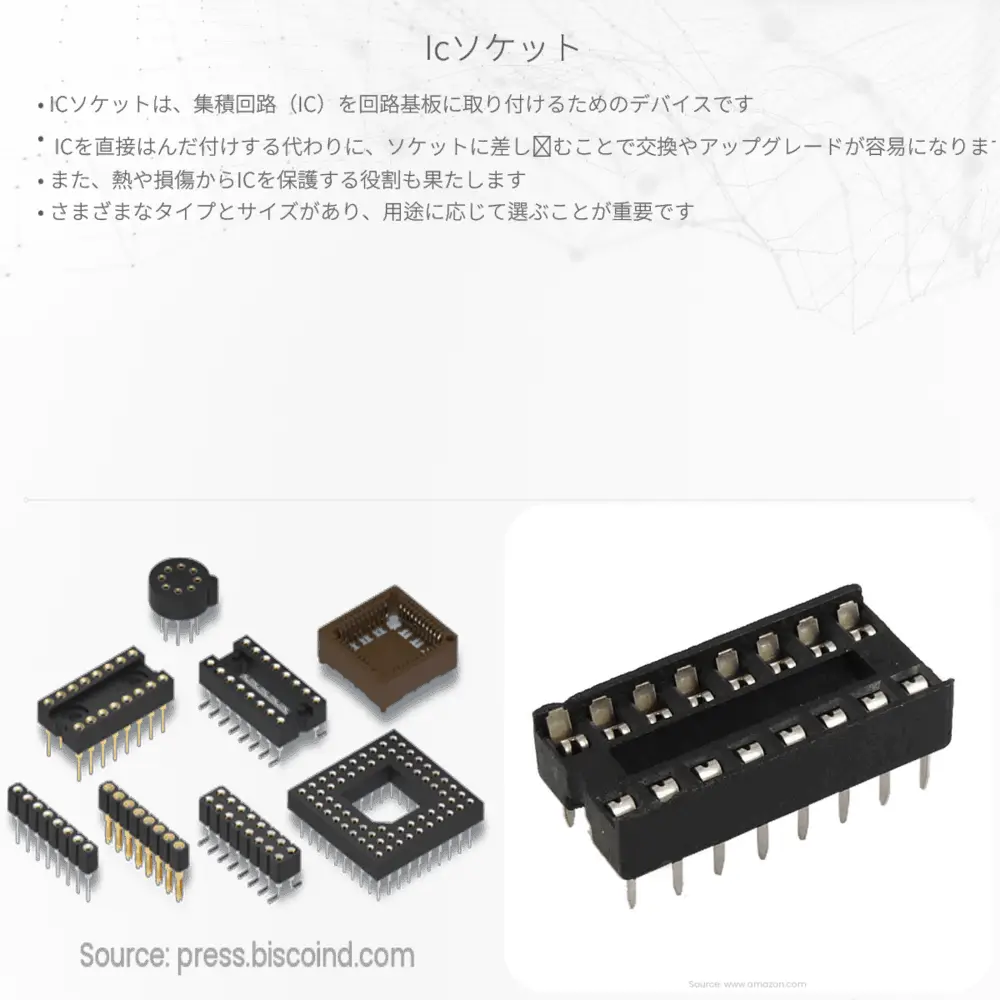

ICソケット（Integrated Circuit Socket）は、ICチップを回路基板（PCB）に取り付けるためのコネクタです。ICソケットは、ICチップを直接はんだ付けする代わりに使用され、チップの交換やアップグレードを簡単に行うことができます。
ICソケットの種類
- DIP（Dual In-line Package）ソケット：DIP形式のICチップ用に設計されたソケットです。ピンが2列に並ぶ伝統的な形状をしています。
- PGA（Pin Grid Array）ソケット：より高いピン密度が必要なアプリケーション向けに設計され、通常CPUや高性能のICに使用されます。
- ZIF（Zero Insertion Force）ソケット：ICチップを無力で挿入できるソケットで、DIP形式のソケットに多く見られます。テストや開発時に便利です。
ICソケットのメリット
- ICチップをはんだ付けすることなく、回路基板に簡単かつ迅速に取り付けることができます。
- チップの破損や故障時に、容易に交換が可能です。
- 試作開発段階での使用に便利で、何度もの交換作業による基板の損傷を防ぎます。
- 将来のアップグレードが予想される場合、再はんだ付けの手間を省くことができます。
ICソケットへのICチップの取り付け方
- ICソケットをPCBに正しく位置づけ、ピンが穴に合致するようにします。
- ICチップをソケットに挿入する前に、ピンがまっすぐであることを確認します。
- ZIFソケットの場合は、レバーを開いてICチップをソケットに挿入し、レバーを閉じてピンを固定します。
- その他のタイプのソケットでは、ICチップを軽く押し込んでピンを確実にセットします。
ICソケットの取り扱いにおける注意点
ICソケットを使用する際は、静電気による損傷を避けるために適切な静電気防止策を講じることが大切です。また、チップの正しい方向で挿入すること、力を入れすぎてピンが曲がらないように注意することが必要です。
まとめ
ICソケットは電子工作や産業分野において、ICチップの取り扱いを容易にする非常に有用なコンポーネントです。様々なタイプがあるため、用途に応じたICソケットを選択することが重要です。また、ICチップを損傷から保護し、作業効率を向上させるために、取り扱いには注意を払う必要があります。
