IC 소켓의 기본 이해
IC 소켓은 통합 회로(IC, Integrated Circuit)를 회로 기판에 장착하기 위한 하드웨어 구성요소입니다. IC는 실리콘과 같은 반도체 물질 위에 수많은 전자회로가 집적된 소형의 전자 기기로, 컴퓨터, 스마트폰, 가전제품과 같은 현대 전자 장치의 핵심 부품입니다. IC는 매우 민감하며, 전기적인 충격이나 열, 기계적인 힘에 의해 손상될 수 있습니다. 이런 IC를 안전하게 회로에 장착하고, 필요한 경우 손쉽게 교체할 수 있도록 도와주는 것이 IC 소켓의 역할입니다.
IC 소켓의 종류와 기능

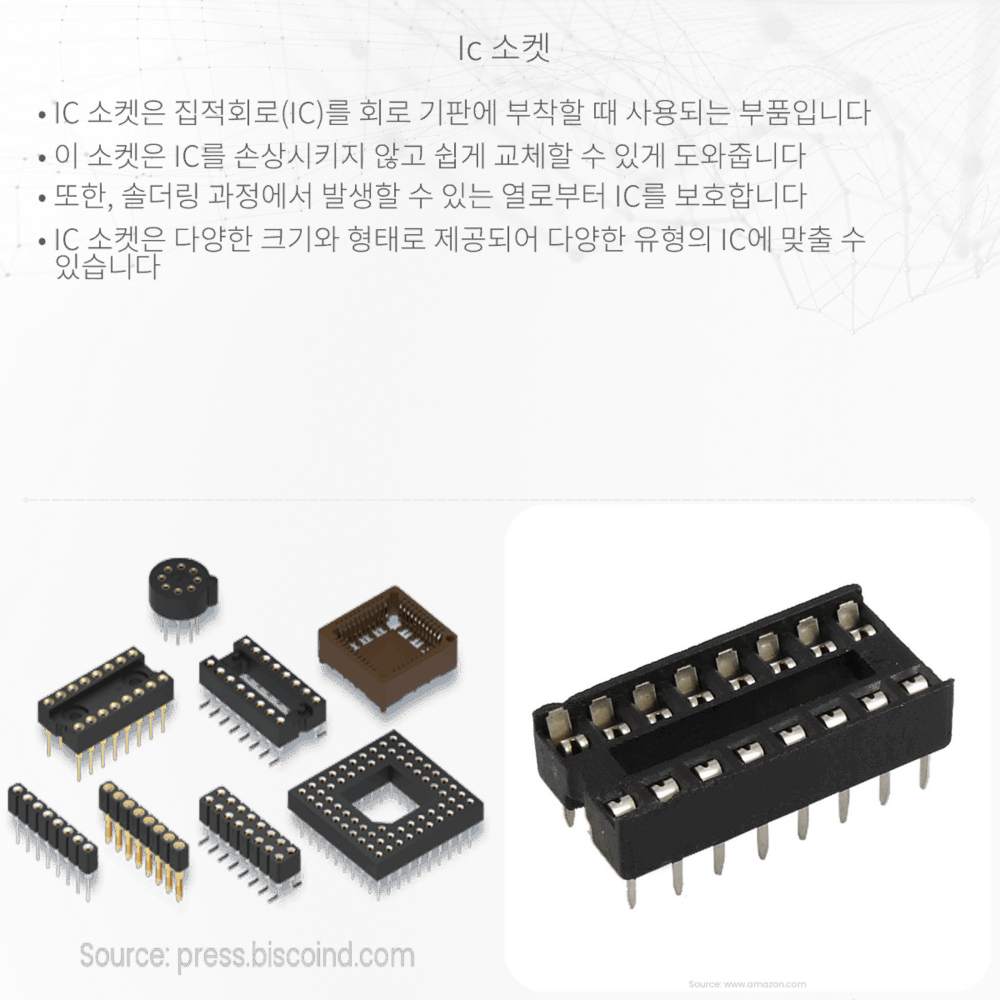

IC 소켓은 다양한 형태와 크기로 제공되며, IC의 핀 배열과 핀 간격에 맞춰 선택됩니다. 일반적으로 DIP(Dual In-line Package) 소켓, PGA(Pin Grid Array) 소켓, BGA(Ball Grid Array) 소켓 등 다양한 유형이 있습니다. 각 소켓 유형은 특정 IC 패키지 유형에 최적화되어 있으며, 회로 기판에 솔더링을 통해 고정됩니다.
IC 소켓은 다음과 같은 기능을 수행합니다:
- IC를 기계적 손상으로부터 보호: 소켓은 IC를 직접적인 기계적 충격으로부터 안전하게 보호합니다.
- 열적 관리: IC에서 발생하는 열을 효과적으로 분산시켜 IC의 과열을 방지합니다.
- 전기적 연결: IC의 핀을 회로 기판에 있는 해당하는 솔더 패드와 안정적으로 전기적으로 연결합니다.
- IC의 교체와 업그레이드 용이성: 소켓을 사용하면 IC를 손상 없이 교체하거나 업그레이드할 수 있습니다.
IC 소켓의 전기적 원리
IC 소켓은 전기와 자기 현상에서 주요한 역할을 하는 전도성 재료로 만들어집니다. IC의 핀과 소켓의 접점 사이를 통해 전류가 흐를 수 있도록 설계되었습니다. 오옴의 법칙(V = IR, 여기서 V는 전압, I는 전류, R은 저항)에 따르면, 접점의 저항이 낮을수록 효율적인 전류 전달이 이루어집니다. 따라서 소켓은 가능한 한 낮은 접촉 저항을 갖도록 만들어져 있으며, 이를 통해 IC와 전자회로 사이의 안정적인 전기 신호 전송이 가능해집니다.
IC 소켓과 IC 핀 간의 접촉은 치밀하게 제어되어야 하며, 부실한 접촉은 소음이나 데이터 손실을 야기할 수 있습니다. 이를 방지하기 위해 정밀한 설계와 고급 재료가 쓰입니다. 예를 들어, 황금(Gold) 또는 니켈(Nickel) 같은 부식 방지 코팅이 종종 핀에 사용되어 접촉 부위의 내구성과 전기 전도성을 높입니다.
결론
현대 전자공학에서 IC 소켓은 필수적인 구성 요소로 자리매김하고 있습니다. IC를 회로 기판에 안전하고 신뢰성 있게 장착하며, 손쉬운 교체와 업그레이드를 가능하게 하는 이 작은 부품은 복잡한 전자 장비와 장치들이 오늘날 우리 생활에 깊숙이 통합될 수 있는 기반을 제공합니다. 설계자와 엔지니어들은 IC 소켓의 선정과 사용에 있어 정확한 전기적, 기계적 사양을 고려해야 하며, 이를 통해 제품의 성능과 신뢰도를 최적화할 수 있습니다.
