BNCコネクタは信号を安定に伝送できる接続ツールで、ベイオネット機構を特徴とし、様々な電子機器で使用されます。
BNCコネクタとは

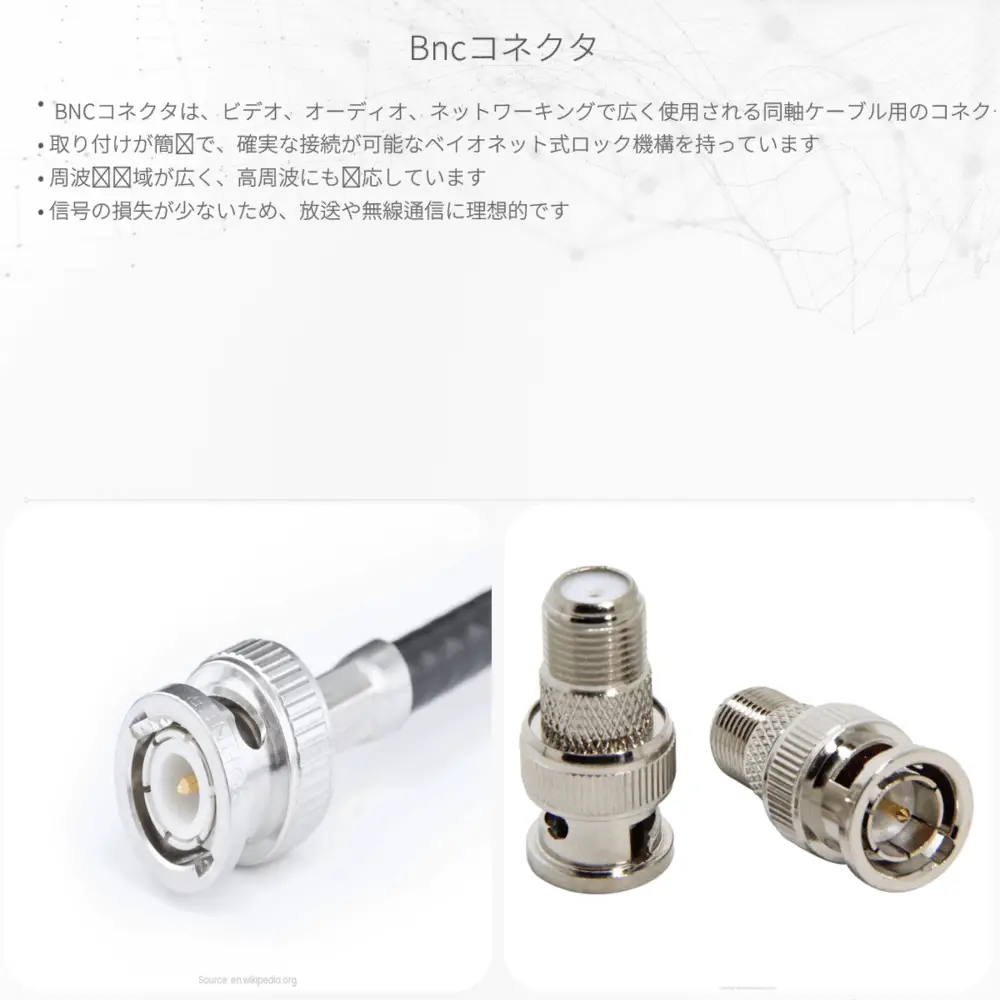

BNCコネクタは、電子機器における信号の接続によく使用されるコネクタの一種です。BNCは「Bayonet Neill-Concelman」の略称で、この名前は特徴的なベイオネット式のロック機構と、開発者の姓に由来しています。BNCコネクタは、防水性や安定した電気的性能が要求される測定機器、無線機、テレビやビデオ機器など幅広い分野で利用されています。
BNCコネクタの仕組み
BNCコネクタの主な特徴は、コネクタの先端部にある二つのピンと、外側の金属製リングから構成されるベイオネット機構にあります。この機構によって、接続する際にはコネクタを差し込んだ後、リングを少し回すだけでピンが所定の位置にロックされ、しっかりと固定されます。
電気と磁気の原理
電気と磁気は物理学の二つの基本的な現象であり、BNCコネクタの動作にも関連しています。電気は電子の流れによって発生し、電荷を持つ粒子が移動することによって電流が生じます。一方、磁気は電荷の運動によって発生し、特に電流が流れると周囲に磁場が形成されます。
この原理は、BNCコネクタの金属部分が電気信号を伝達する導体として機能することにも当てはまります。BNCコネクタを通じて電流が流れると、それに伴って磁場が発生し、信号の伝達を可能にします。
BNCコネクタの種類
BNCコネクタには様々な種類が存在し、使用する周波数帯域や電圧レベルに応じて適切なタイプを選択する必要があります。以下はよく使用されるBNCコネクタの種類です。
- 50Ω（オーム）タイプ – 高周波数対応の測定機器や無線機で使用されます。
- 75Ω（オーム）タイプ – ビデオ信号の伝送に適しており、テレビ放送などで使用されます。
- 防水タイプ – 悪天候や湿気の多い環境下でも使用できるように設計されています。
まとめ
BNCコネクタは、その簡単な接続方法と高い信頼性で、電子機器分野において広く利用されています。電気と磁気の基本原理を理解することは、BNCコネクタの仕様をより深く理解するために役立ちます。これらのコネクタを適切に選択し、使用することで、様々な機器の性能を最大限に活用し、安定した信号伝達を実現することができるのです。
