この記事では、日常生活で広く利用されているAC-DC変換器の仕組み、必要性、および電子機器への応用を解説しています。
AC-DC変換器の基礎
電気は私たちの日常生活に欠かせないエネルギー源です。家庭や産業で使用される電気機器の多くは直流(DC)で動作する一方で、発電所から供給される電力は交流(AC)です。このため、ACからDCへ電力を変換する装置、すなわちAC-DC変換器が幅広く利用されています。
なぜAC-DC変換が必要なのか
交流(AC)が主に送電に用いられる理由は、変圧器を介して電圧を簡単に上げたり下げたりできるため、遠距離での送電に適しているからです。一方で、多くの電子機器は安定した電圧の直流(DC)で動作します。したがって、家庭用の電源などを利用する際には、ACからDCへの変換が不可欠となります。

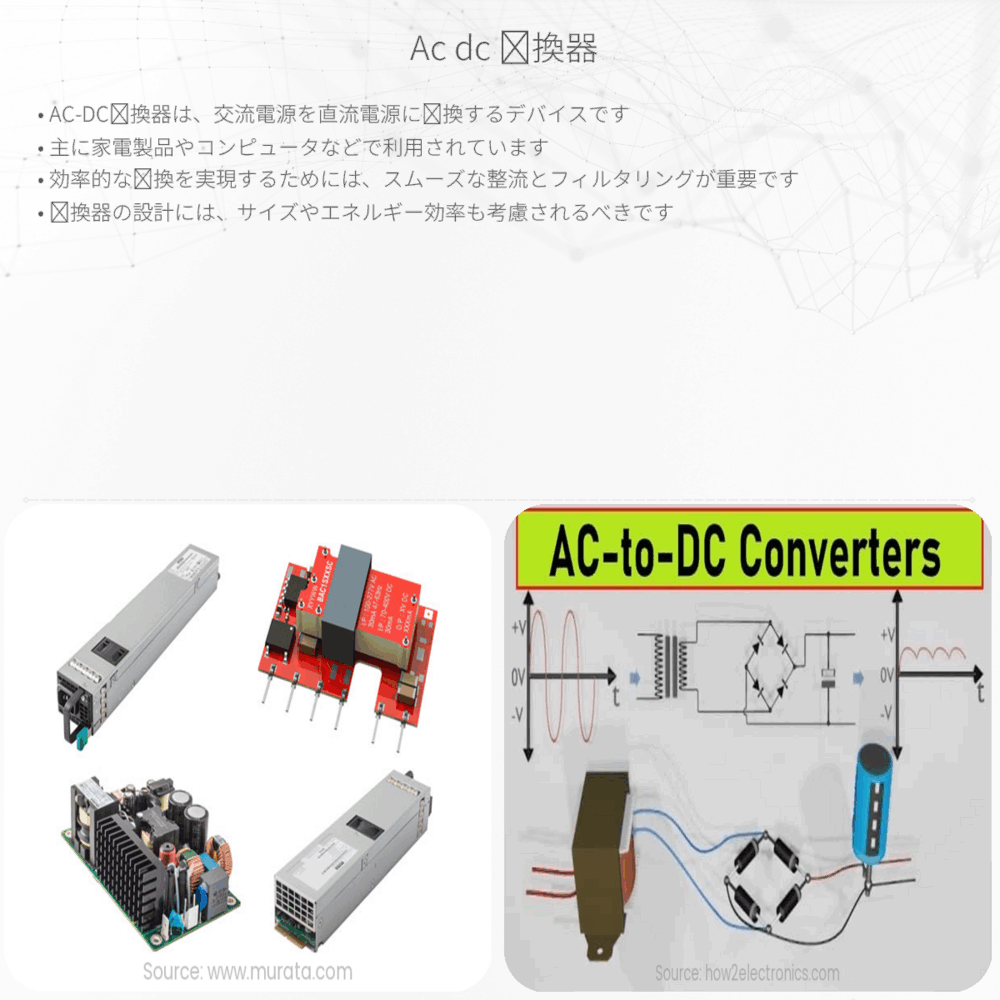

AC-DC変換器の仕組み
AC-DC変換器は、主に整流、平滑化、安定化の3つの段階を経て交流を直流に変換します。
- 整流: 交流電力を一方向にのみ流れる直流に変換するプロセスです。一般的にはダイオードブリッジが用いられます。
- 平滑化: 整流された電流には波形のような変動がまだ含まれているため、それを滑らかにするためにコンデンサが使用されます。
- 安定化: さらに、変換された直流電源が機器に与える影響を最小限に抑えるために、電圧レギュレータを用いて出力を安定化します。
整流の式
半波整流では、電源からのAC電圧を次のようにしてDCに変換します。
VDC = Vpeak / 2
ここで、VDCは直流電圧、Vpeakは交流電圧のピーク値です。全波整流では次のようになります。
VDC = (2 * Vpeak) / π
全波整流は交流の両極性（正と負）を利用するので、より効率的に直流電圧を得ることができます。
AC-DC変換器の利用例
スマートフォンの充電器、ノートパソコンの電源アダプタ、LED照明など、身の回りにある多くの電子機器はAC-DC変換器を内蔵しています。これらの変換器は、私たちの生活を支える不可欠な技術であることは間違いありません。
AC-DC変換器の基本を理解することは、電気がどのようにして我々の日常の機器に力を供給しているのかを深く理解する第一歩です。これらの知識があれば、電気や電子に関連するさまざまな現象や、新しい技術への興味をさらに深めることができるでしょう。
