4線式抵抗測定オームメーターの基本
抵抗の正確な測定は、電気工学や電子工学において極めて重要です。とくに精密な抵抗測定が求められる状況では、4線式抵抗測定法が用いられます。この手法を使う計測器を4線式オームメーターと呼びます。
通常の抵抗測定では、計測器の内部抵抗や接続するリードの抵抗が測定結果に影響を与え、特に小さい抵抗の測定では大きな誤差の原因となります。これを回避するために4線式抵抗測定法は開発されました。
4線式抵抗測定の原理

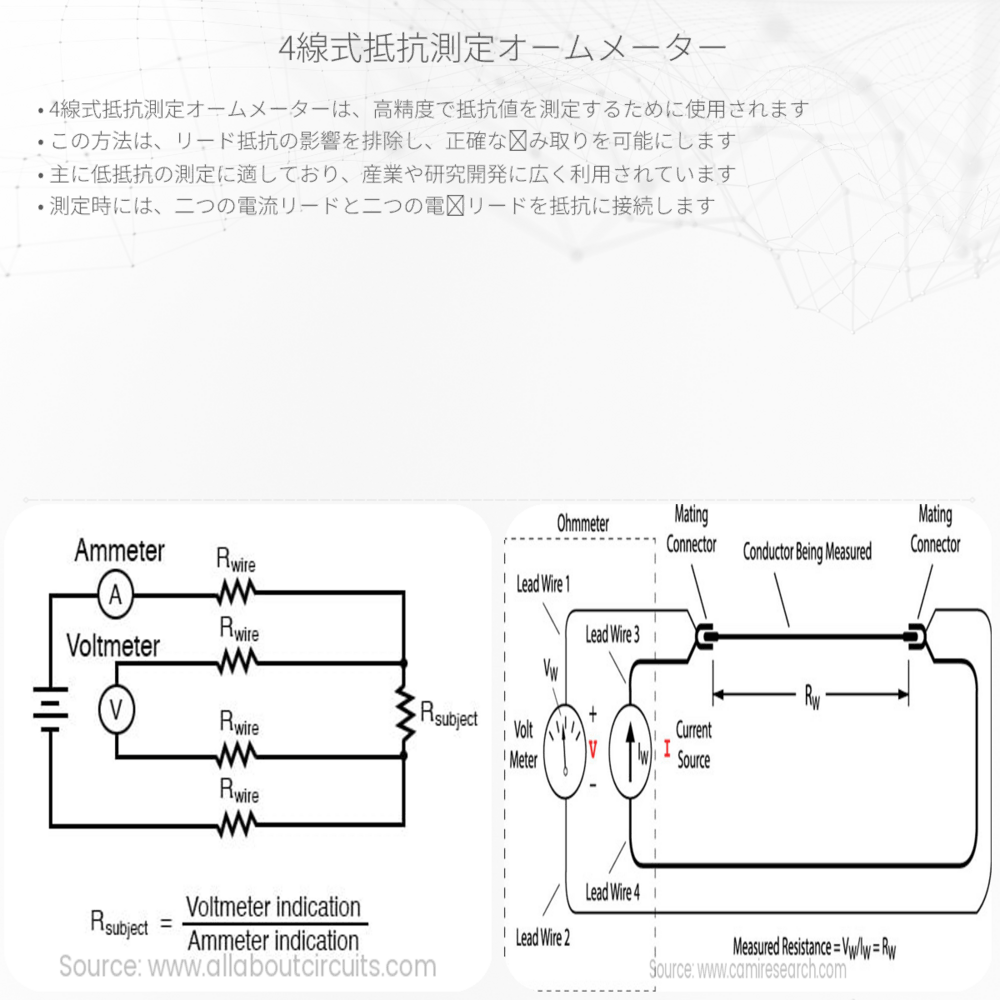

4線式抵抗測定では、二つの組の電線を使用します。一組は電流を流す源（カレントリード）として、もう一組は電圧を測定するため（ポテンシャルリード）に使用します。計測器は、この2組のリードを通じて小さな定電流を流し、そして抵抗にかかる電圧降下を測定します。
オームの法則によれば、抵抗（R）は電圧（V）を電流（I）で割ることで求めることができます。すなわち、R = V / I の関係が成り立ちます。
4線式抵抗測定法の優れた点は、電流を流すリードと電圧を測定するリードが分離されているため、リード自体の抵抗や接触抵抗が測定結果に影響しないことです。
4線式オームメーターの実際の使用方法
- 対象の抵抗にカレントリードを接続します。
- 同じく抵抗の両端にポテンシャルリードを接続します。
- 計測器は定電流を流し、ポテンシャルリードにかかる電圧降下を測定します。
- 表示された電圧と流れる電流の値から、直接的に抵抗値が計算されます。
これらの手順を踏むことで、正確な抵抗値の測定が可能になります。
4線式抵抗測定の応用
この技術は特にプリント基板(PCB)や統合回路(IC)の検査、精密なセンサーのキャリブレーション、さらには材料科学における導電率測定など様々な分野で利用されます。
4線式オームメーターの利点を活かし、エンジニアや技術者たちはもっとも信頼性の高い電子部品を設計し、また保守することができるのです。
電気と磁気の関連分野を理解する際には、このような計測技術が物理法則を具現化し、実世界の問題解決に応用されている好例と言えるでしょう。
ともかく、理論だけではなく実践的な技術の知識も、理系のフィールドで活躍するためには不可欠なのです。
