電磁流量計とは
電磁流量計は、電磁誘導の原理を利用して流体の流量を測定する装置です。特に液体の流量計測に用いられ、無腐食性液体や汚水、スラリーといった工業分野で多く見られる液体まで、さまざまなタイプの流体の測定が可能です。
電磁誘導の原理

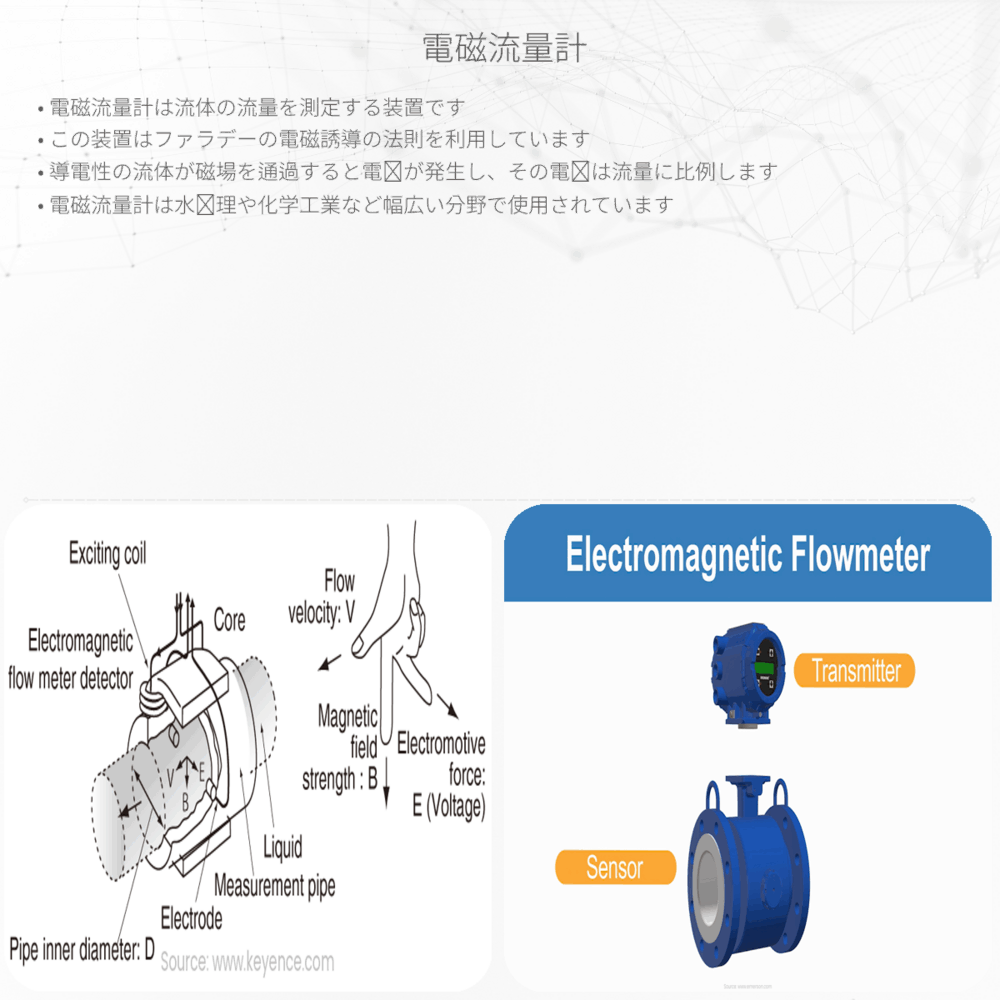

電磁流量計の動作原理はファラデーの電磁誘導の法則に基づいています。この法則は、磁場を横切る形で導体が動くと、導体内には電気が生じるというものです。数式で表すと、誘導される電圧(E)は磁束密度(B)、導体の長さ(l)、導体の速度(v)に比例するとされており、以下のように表されます。
\[ E = B * l * v \]
電磁流量計では、導体は測定対象の液体そのものとなり、磁束密度と液体の速度が知られていれば、誘導される電圧から流量を算出することができます。
電磁流量計の構造
基本的な電磁流量計は、管内に磁石を配置して一定の磁場を生成し、この磁場内を流れる液体に作用させます。液体が導体の役割を果たすため液体は一定の電気伝導性を持つ必要があります。流れる液体に垂直な方向に電極を取り付け、その両端に発生する電圧を測定します。
流量計の両側の電極間に測定される電圧は、液体の流速に比例するため、この電圧を測定することで流量を直接的に計算できます。
電磁流量計の利点と制限
- 電磁流量計の大きな利点の一つは、流体の流れに対する障害物がないため、圧力損失がほとんど起きない点です。
- また、粘度や温度、密度の変化にも影響されず、非常に精度の高い測定が可能です。
- 流量計は様々なサイズや材質があり、流れる液体の種類やプロセスの条件に応じて選ぶことができます。
しかし、以下のような制限もあります。
- 測定する液体には最低限の電気伝導性が必要なので、蒸留水や油などの非導体の流量測定には適しません。
- 強い磁場を発生させるための電力が必要であり、設備の初期コストが高い場合があります。
- 一部の電磁流量計は鉄やニッケルなどの磁性材料の影響を受けやすいため、そのような材料の近くで使用する場合には注意が必要です。
まとめ
電磁流量計は正確で信頼性の高い流量測定を提供し、プロセス産業や水道局、下水処理など様々な分野で広く利用されています。その単純ながら堅牢な設計は、日々の運用を単純化し、メンテナンスの手間を軽減します。現代工業において不可欠な技術の一つであり、さらなる革新が続くことでしょう。
