電流制限回路は、電子機器の過剰な電流を防ぎ、安全で安定した動作を守る重要な装置です。
電流制限回路とは
電流制限回路（Current Limiting Circuit）は、電子回路に流れる電流を制限するための装置です。電流が過剰に流れると回路や接続された機器が損傷する可能性があります。電流制限回路は、このような問題を防ぎ、安全で安定した動作を保証するために使用されます。
電流制限回路の基本的な仕組み
電流制限回路の基本的な構成要素は抵抗です。抵抗を電源と負荷の間に接続することで、オームの法則（V = I * R）により電流の流れを制御可能です。ここで、Vは電圧、Iは電流、Rは抵抗値です。
例えば、回路内の電流を流れる制限値を1A（アンペア）としたい場合、電源が10V（ボルト）であれば、オームの法則に従い、必要な抵抗値は10Ω（オーム）となります。
- 抵抗値（R）= 電圧（V） / 電流制限値（I）
- R = 10V / 1A
- R = 10Ω
電流制限回路の応用
この原理は、LEDの点灯回路や充電回路など、多くの電子回路に応用されています。LEDを安全に点灯させるためには、適切な電流で駆動する必要があります。電源の電圧がLEDにとって高すぎる場合、電流制限抵抗を挿入して電流を適切なレベルに保ちます。
- 回路の安定化：過剰な電流が流れるのを防ぐことで、回路が安定して動作します。
- 機器の保護：電流を適切な値に制限することで、機器や半導体の過熱や破損を防ぎます。
- エネルギー効率：不要な消費電力を減らし、エネルギー効率の良い動作を可能にします。

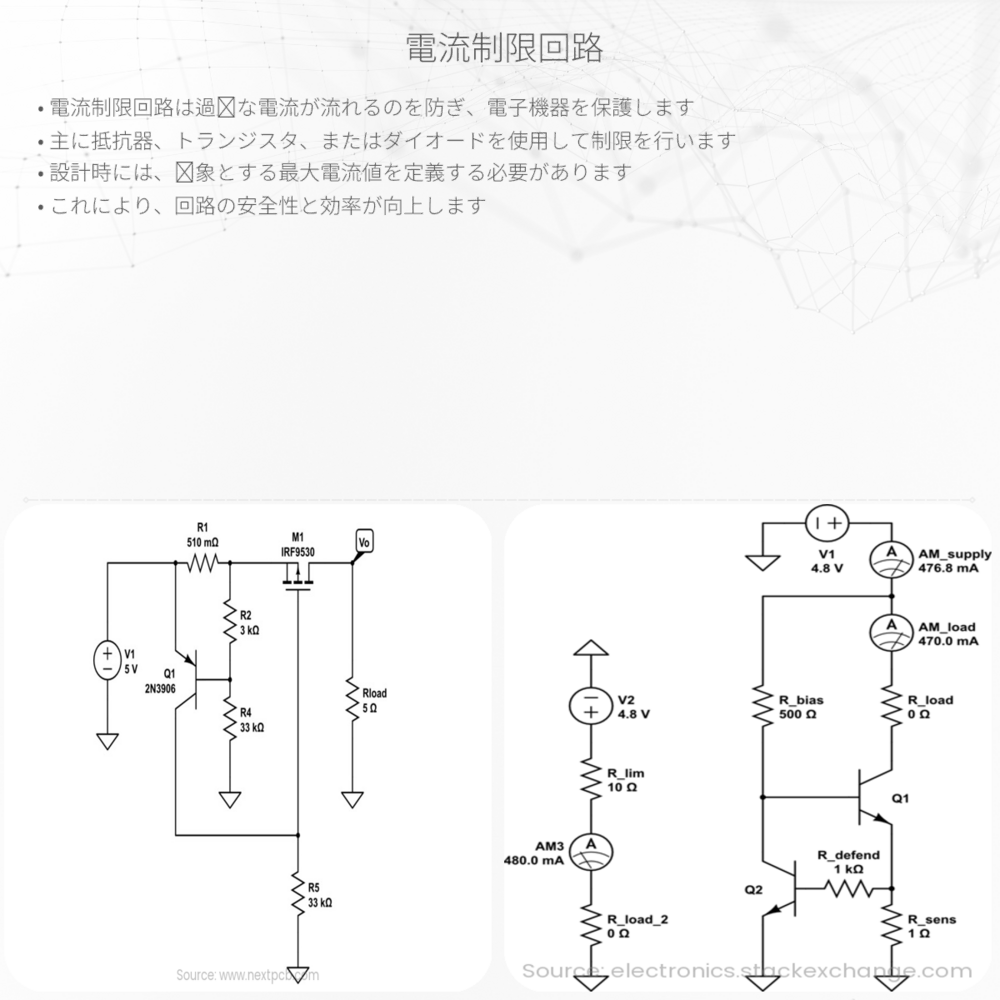

電流制限回路の種類
電流制限回路には、以下のような種類があります。
- 固定抵抗による電流制限回路：最も単純で、抵抗器によって一定の電流制限を行います。
- トランジスタを用いた電流制限回路：より精度の高い電流制限が可能です。
- 定電流回路（Current-Regulator Diodes）：定電流ダイオードを用いて、一定の電流を保つことができます。
各種類の回路は、目的とするアプリケーションに応じて選ばれます。
まとめ
電流制限回路は、電子機器の信頼性を保つ重要な役割を担っています。過剰な電流から回路を保護し、正常な動作を維持するためのシンプルながら効果的な手法です。基本的な抵抗を使ったものから、より高度なトランジスタを利用した電流制限回路まで多様なバリエーションがあり、用途に合わせて適切な回路設計が求められます。
