電気機械式リレーはスイッチデバイスで、回路の開閉を制御し、多様な電子機器に使用されています。
電気機械式リレーについて
電気機械式リレー（Electromechanical relays）は、電気回路において信号を制御するために使用されるスイッチデバイスです。この仕組みは、電気と磁気の相互作用を利用して動作し、回路の一部を開いたり閉じたりすることができます。リレーは、少ない電力を使って大きな電流を制御することができるため、極めて実用的なデバイスです。

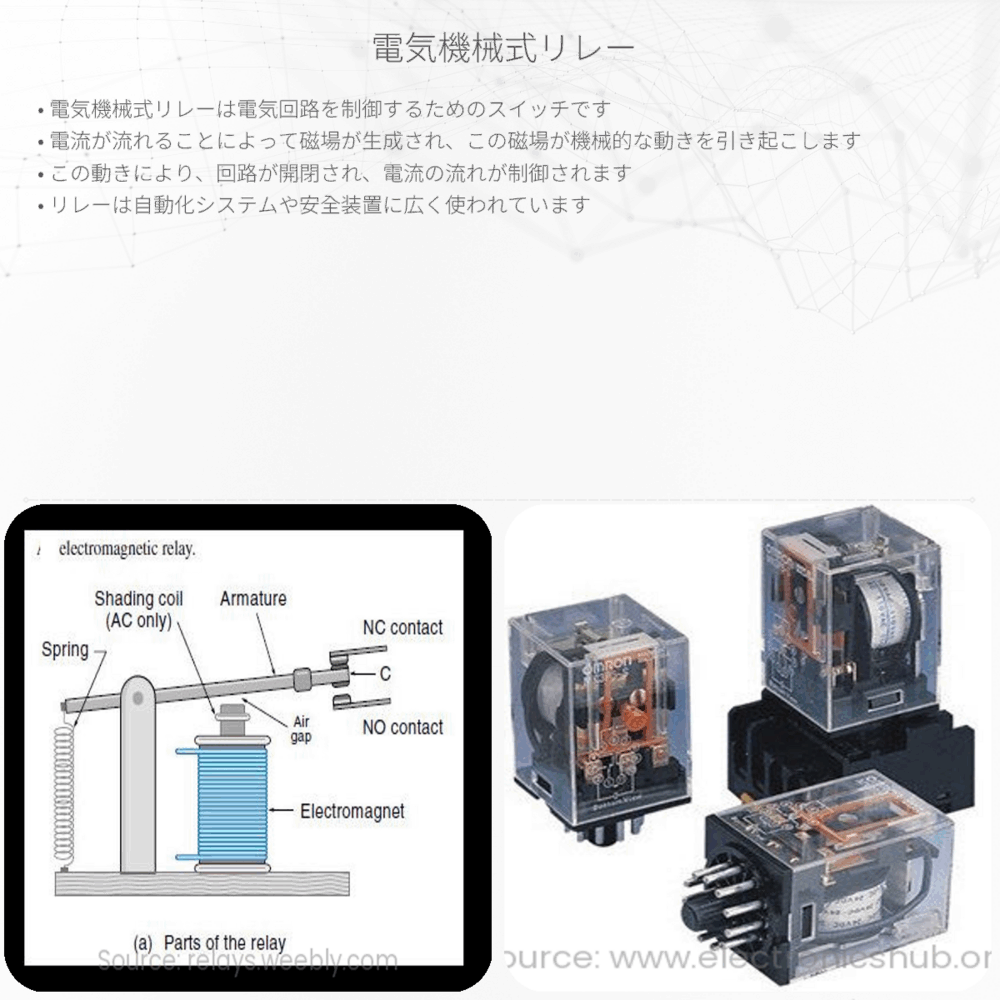

電気機械式リレーの基本的な構造
電気機械式リレーの基本的なコンポーネントは以下の通りです。
- コイル – エネルギーを磁気に変換します。
- アーマチュア – コイルの磁場によって動かされる可動部分です。
- コンタクト – 実際に回路の開閉を行う部品で、アーマチュアに取り付けられています。
- ばね – アーマチュアを初期位置に戻すためのものです。
リレーの動作原理
電気機械式リレーの動作はシンプルです。コイルに電流を流すと、磁場が発生し、それがアーマチュアを引き寄せます。アーマチュアが動くことにより、コンタクトが接触または離れ、回路の開閉が行われます。コイルを流れる電流を切ると、ばねの力によってアーマチュアが元の位置に戻り、コンタクトも元の状態に戻ります。
リレーの種類と用途
リレーには様々な種類があり、用途は非常に広範囲にわたります。以下はいくつかの一般的なタイプです。
- SPST（Single Pole Single Throw）: 最も単純なタイプで、1つの回路を開閉する能力があります。
- SPDT（Single Pole Double Throw）: 1つのコイルで2つの回路を制御できるタイプです。
- DPST（Double Pole Single Throw）: 2つの独立した回路を同時に開閉できます。
- DPDT（Double Pole Double Throw）: 2つのコイルで4つの回路を制御できるもので、より複雑な制御が可能です。
リレーは家庭用の電気機器から、自動車、産業用機械、さらには通信システムなど幅広い分野で使われています。
電気機械式リレーの長所と短所
電気機械式リレーは、安価で負荷が大きい回路を制御できるという利点がありますが、可動部分があるため摩耗することと、動作時間が遅いことが短所です。それに対し、固体リレーや半導体リレーは、より高速に動作し、寿命が長いという特徴がありますが、費用が高くなるというデメリットもあります。
最終的に、使用するリレーの種類は、その用途、必要な制御の精度、コスト、および必要なリレーの寿命によって異なります。しかし、電気機械式リレーのシンプルさと低コストは、特定のアプリケーションにおいて非常に有用です。
まとめ
電気機械式リレーは、電気回路を制御するための基本的なデバイスであり、そのシンプルな動作原理と広範囲な用途は、電子工学の世界におけるその重要性を説明しています。これらのデバイスは今もなお、多くのシステムとアプリケーションで中核コンポーネントとして使われ続けています。
