ソリッドステートリレー（SSR）について解説。その構造、利点、応用例、及び欠点を分かりやすく紹介します。

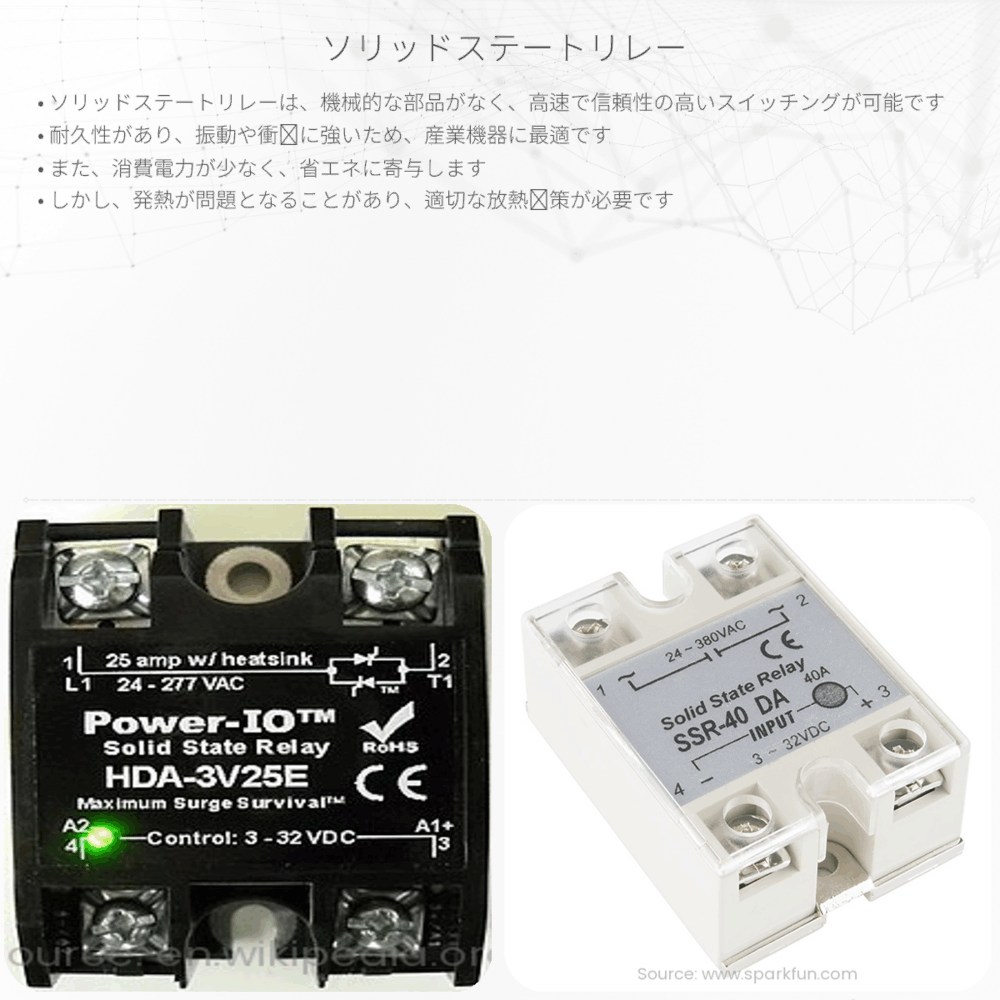

ソリッドステートリレーとは
ソリッドステートリレー（SSR）は、電気信号によって制御されるスイッチの一種で、機械的な動作を伴わずに電流をオン・オフすることができます。名前の「ソリッドステート」という言葉は、その動作に固体の半導体素子を利用していることに由来しています。
ソリッドステートリレーの構造
ソリッドステートリレーは主に、入力回路、出力回路、及びその間にある絶縁部分などの３つの部分から構成されます。入力回路は、通常のリレーのコイルに相当する部分で、少ない電力で制御できます。出力回路には、トライアックやサイリスタ、モスフェット等の半導体スイッチが用いられ、制御信号によって高い電力を流すか切るかを制御します。
ソリッドステートリレーの利点
- 高速な応答性：ソリッドステートリレーは機械的動作を必要としないため、非常に高速に動作します。これにより、高速な制御が必要なアプリケーションに適しています。
- 長寿命：機械的な接点がないため、摩耗しにくく、長寿命が期待できます。
- ノイズが少ない：機械的な接点の接触・離脱に伴うノイズがないため、電子機器に悪影響を与えることが少なく、信頼性が高まります。
- 絶縁性能：入力と出力の間にある絶縁体が優れた絶縁性能を提供し、回路を保護します。
ソリッドステートリレーの欠点
- 発熱：半導体素子は動作の際に熱を発します。そのため、大電流を扱う場合には適切な放熱対策が必要です。
- 価格：機械式リレーに比べて、初期のコストが高くなることがあります。
ソリッドステートリレーの応用例
ソリッドステートリレーは非常に汎用性が高く、工業用途においてプロセス制御、ヒーター制御、モータ制御など、多岐にわたる場面で利用されています。また、コンピュータのインターフェイスや、家電製品の一部にも応用されている場合があります。
まとめ
ソリッドステートリレーは、その高性能と信頼性のおかげで、現代の電子製品や工業機器において広く利用されています。動作の速さ、耐久性、ノイズの少なさで優れた特性を発揮する一方で、運用環境によっては発熱対策を考慮する必要があるという点を理解することが大切です。
