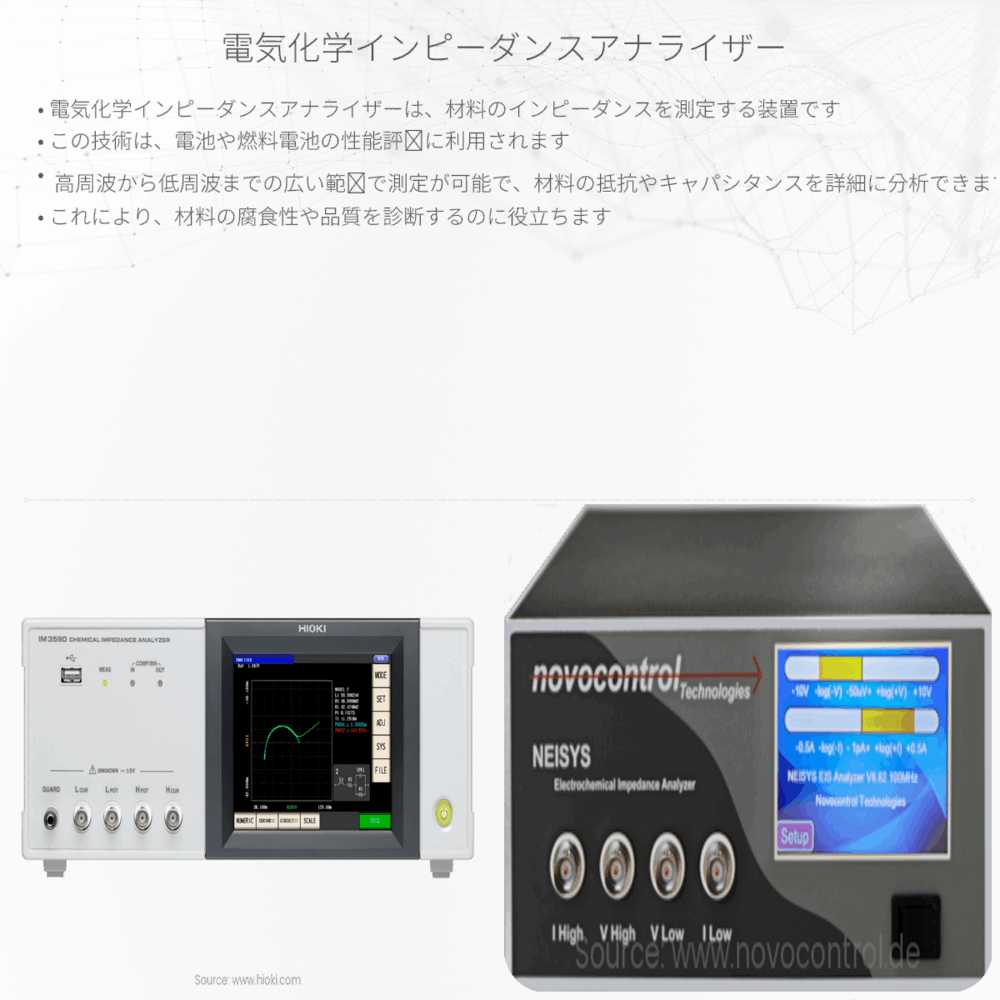

電気化学インピーダンスアナライザーの基礎
電気化学インピーダンスアナライザー（Electrochemical Impedance Spectroscopy, EIS）は、材料の電気的特性を解析するために用いられる強力な測定技術です。この方法は、電気化学系のインピーダンス、つまり交流電流（AC）に対する抵抗を測定し、その結果をもって電池や燃料電池、腐食の研究などに応用されます。
電気インピーダンスとは何か
電気インピーダンスは、抵抗、コンデンサ、インダクタンスなどの電子部品が交流電流の流れに対して示す複合的な抵抗のことを指します。電気インピーダンスは次のように表現されます。
\[ Z = R + jX \]
ここで、\( R \)は抵抗成分（実数部）、\( j \)は虚数単位、\( X \)はリアクタンス（虚数部）です。リアクタンス\( X \)は、コンデンサの場合には\( -1/\omega C \)となり（キャパシタンスリアクタンス）、インダクタンスの場合には\( \omega L \)となります（インダクタンスリアクタンス）。\(\omega\)は角周波数で、\(\omega = 2\pi f\)（\(f\)は周波数）で定義されます。
電気化学インピーダンスアナライザーの原理
電気化学インピーダンスアナライザは、交流電圧を電気化学セルに印加し、それに対する電流の応答を測定することにより、そのインピーダンスを計算します。交流信号は通常、システムの反応が線形であると見なせる小さな振幅で印加されます。この測定により、電気化学システムの動的な挙動、たとえば腐食プロセスや電池の充放電プロセスを解析することができます。
インピーダンススペクトルの読み解き方
インピーダンスを周波数に対してプロットすると、通常はナイキストプロットやボーデプロットとして知られるグラフを得ることができます。ナイキストプロットでは、インピーダンスの実部を横軸に、虚部を縦軸に取り、スペクトルをプロットします。ボーデプロットでは、インピーダンスの大きさと位相角を周波数の関数として示します。
これらのプロットからは、電気化学系が持つ抵抗や、コンデンサンス（電荷貯蔵能力）、電気化学反応の速度などの情報を読み取ることができ、材料や系の特性を理解するのに役立ちます。
- 高周波領域では、ソリューション抵抗や電極材料の抵抗が支配的
- 中間周波領域では、より遅い電気化学的プロセスや吸着プロセスが顕著になる
- 低周波領域では、イオンの移動などの拡散プロセスが反映される
電気化学インピーダンスアナライザーの応用例
- 腐食監視：建材や金属の腐食進行度を測定し、劣化の速度やメカニズムを理解する。
- バッテリー評価：バッテリーの充電状態や健全性、寿命予測のためのデータを提供する。
- センサー開発：高感度センサーや生体センサーの特性を測定し、その性能を最適化する。
電気化学インピーダンスアナライザーは複雑な電気化学系の理解に不可欠なツールであり、多くの科学的・工学的問題の解決に貢献しています。そのため、物質科学やエネルギー技術、バイオテクノロジー分野における基礎研究から製品開発に至るまで広範に応用されているのです。
