マイクロ波インピーダンスアナライザーが電子部品の特性を評価する上で欠かせない機器であり、電気回路の抵抗・位相遅れを測定します。

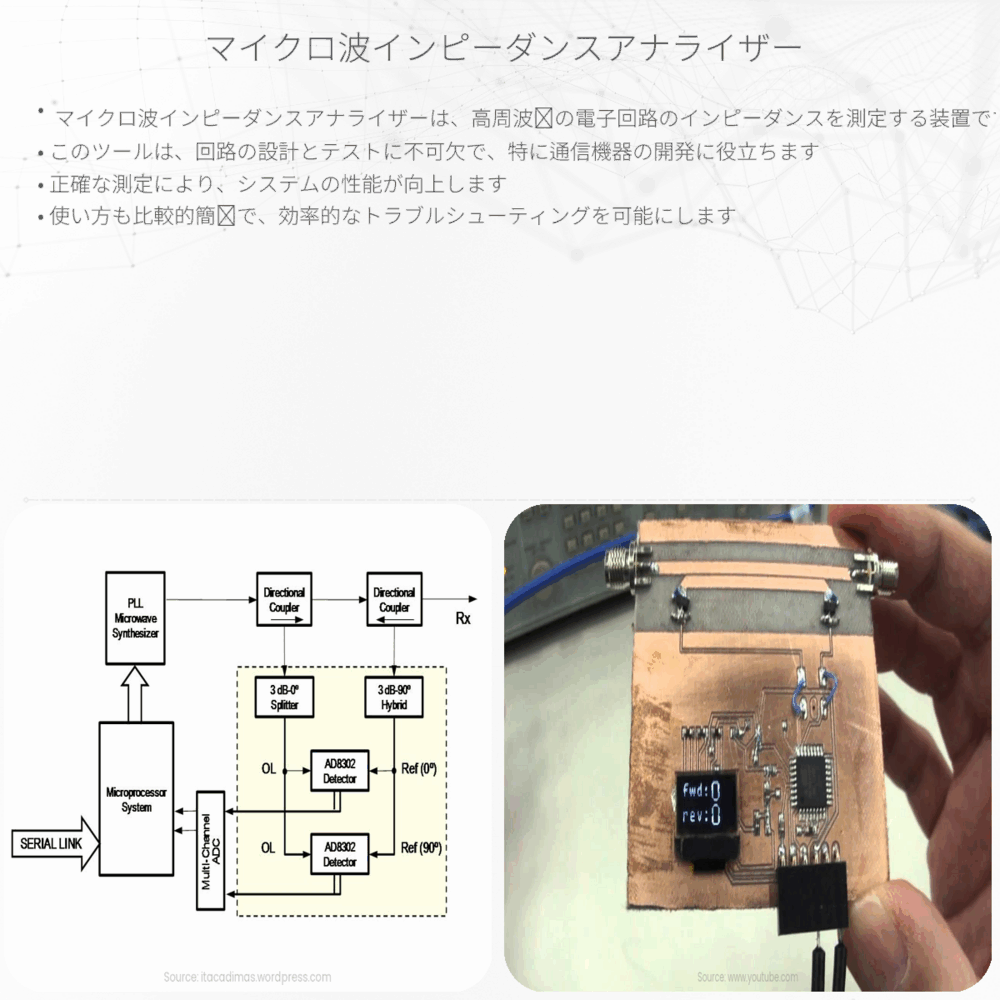

マイクロ波インピーダンスアナライザーとは
マイクロ波インピーダンスアナライザーは、電子機器やそれを構成する材料の電気的な特性を測定するための高度な機器です。インピーダンスは電気回路における「抵抗」の一種であり、交流（AC）における電流の流れに対する抵抗と位相の遅れを示します。インピーダンスアナライザーは、電子部品や回路の性能を評価するのに不可欠なツールであり、マイクロ波帯域、つまり周波数が300メガヘルツ（MHz）から300ギガヘルツ（GHz）の範囲でのインピーダンスを測定します。
マイクロ波インピーダンス測定の原理
マイクロ波インピーダンスアナライザーは、電磁波を使用して物質の電気的特性を調べます。この機器はマイクロ波信号を生成し、それを試験対象の素子や材料に送ります。その後、反射されたり透過したりした信号を分析することで、インピーダンスを算出します。反射（S11）や透過（S21）に関するパラメータであるSパラメータを使用することが多いです。
インピーダンスの基本
- 抵抗（R）: 電流の流れに対する真の障害で、温度によって変化することがあります。
- リアクタンス（X）: インダクタンス（L）とキャパシタンス（C）による抵抗で、電流の位相を変えますがエネルギーは消費しません。
- インピーダンス（Z）: 抵抗とリアクタンスの合成であり、Z = R + jX (jは虚数単位)で表されます。
インピーダンスの測定とその重要性
電子部品のインピーダンスを正確に測定することは、回路設計や品質保証において極めて重要です。特に高周波数で使われる部品では、わずかなインピーダンスの違いがシステムの性能に大きく影響を及ぼします。例えば、アンテナ、フィルター、送受信機などがこのような部品にあたります。
実際の応用例
マイクロ波インピーダンスアナライザーは、様々な分野で使われています。通信技術では、高速で信頼性の高いデータ転送を可能にするために要求される基準を満たす部品を開発する際に欠かせません。また、医療業界では、体内インプラントや医療機器の安全性と性能を確かめるために利用されています。
ひとたび基礎原理を把握すれば、マイクロ波インピーダンスアナライザーは物質を理解し、新たな技術を開発する強力な道具となります。電気と磁気の相互作用を見るマクロな視点からも、エンジニアや科学者たちにとっての探究心を刺激するシンプルで素晴らしい例であると言えるでしょう。
