電圧バッファ回路

電圧バッファ回路は、信号伝達時のインピーダンス変換・分離を行い、信号源の影響を最小化して正確な伝送を可能にします。

電圧バッファ回路

電圧バッファ回路とは

電圧バッファ回路とは、信号の電圧レベルを変更せずに、一方の回路から別の回路に信号を伝達するときに使用される電子回路の一種です。電源やセンサーからの電圧信号を扱う際に、この信号の源からの影響を最小限に抑えつつ、次の段階の回路に信号を送るために重要です。

電圧バッファ回路の主な機能

  • インピーダンスの変換:バッファは高インピーダンスの信号源と低インピーダンスの負荷の間に挿入され、信号源からの影響を受けることなく、信号を正しく伝達することができます。
  • 信号の分離:信号源と負荷を電気的に分離し、互いの動作に悪影響を及ぼさないようにします。
  • 駆動能力の向上:バッファ回路は、小さな電流を供給するだけの信号源から、より大きな電流を必要とする負荷を駆動できるようにします。

電圧バッファ回路の一般的な種類

  1. オペアンプベースのバッファ:オペアンプを使用して、非常に高いインピーダンスの入力と低いインピーダンスの出力を提供する最も一般的なバッファ回路。
  2. トランジスタベースのバッファ:バイポーラトランジスタやFET(電界効果トランジスタ)を使用し、信号源と負荷のインピーダンスを適切にマッチングさせます。

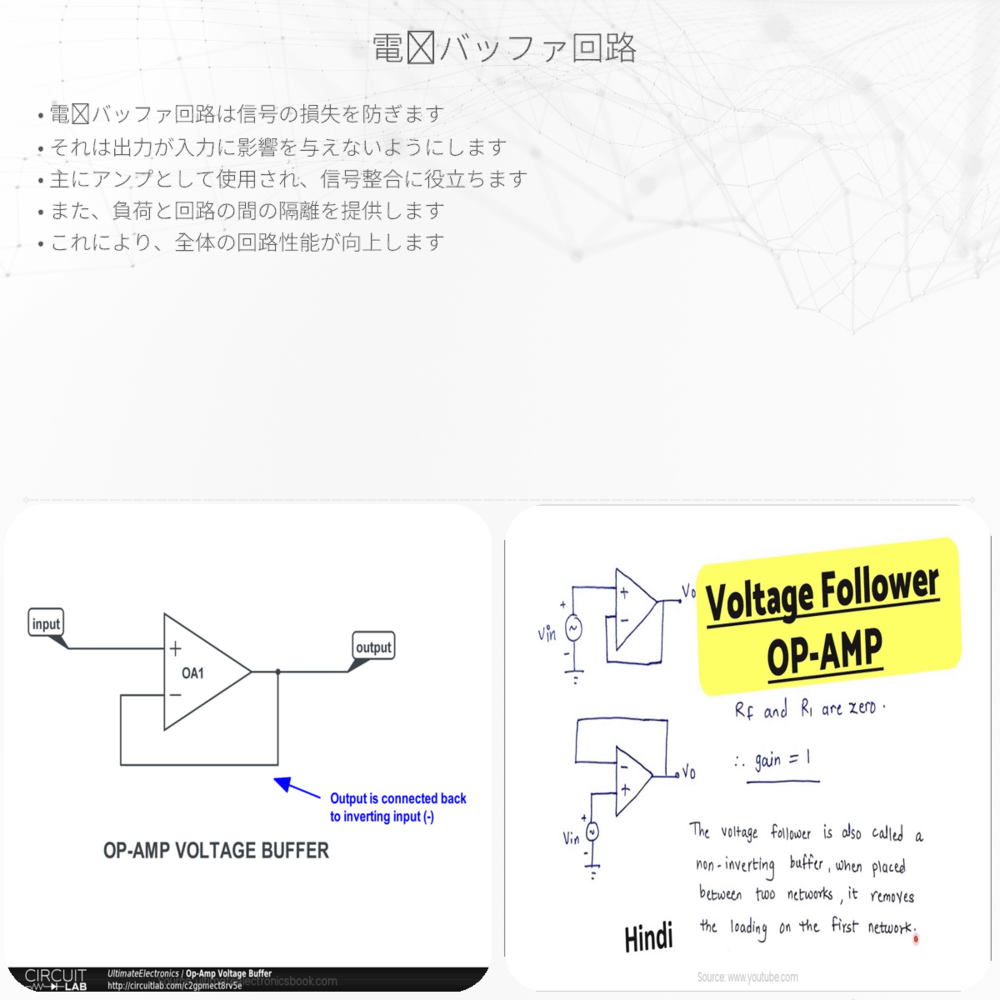

  3. 電圧フォロワー:特定のオペアンプ回路で、出力が入力に追従するように構成され、理想的にはゲインが1のバッファ回路。

電圧バッファ回路の基本的な原理

電圧バッファ回路の基本的な原理は、入力された電圧をそのまま出力することです。理想的な電圧バッファの場合、電圧ゲイン(Vout/Vin)は1であり、入力と出力の電圧は等しくなります。しかし、実際のバッファ回路では、僅かな電圧の降下や、周波数によってはゲインが変化する可能性もあります。

電圧バッファ回路の応用例

  • アナログ信号の伝達:センサーからの微弱な信号を、電圧変動に敏感なアナログ回路に送るときに使用します。
  • デジタル回路のインターフェース:デジタルICなどの入出力インピーダンスを調整し、信号の整合性を保ちます。
  • オーディオアンプ:オーディオ機器において、前段の信号を増幅する前に、バッファ回路を使用してインピーダンス調整や信号の分離を行います。

電圧バッファは、その単純な機能にも関わらず、電子回路設計において非常に重要な役割を果たしています。正しくバッファ回路を選択し、設計することで、電子機器の信号処理能力を最大化し、性能を向上させることができます。
