降圧コンバーターの概要
降圧コンバーター（バックコンバーターとも呼ばれる）は、電圧を下げるために使用される電力変換デバイスです。このデバイスは、より高い入力電圧を必要とする装置からより低い定格の電圧を取り出すために広く使用されています。例えば、12Vのバッテリーから5Vの電力を得たい場合などが挙げられます。この記事では、降圧コンバーターの動作原理と実用例について説明します。
降圧コンバーターの動作原理

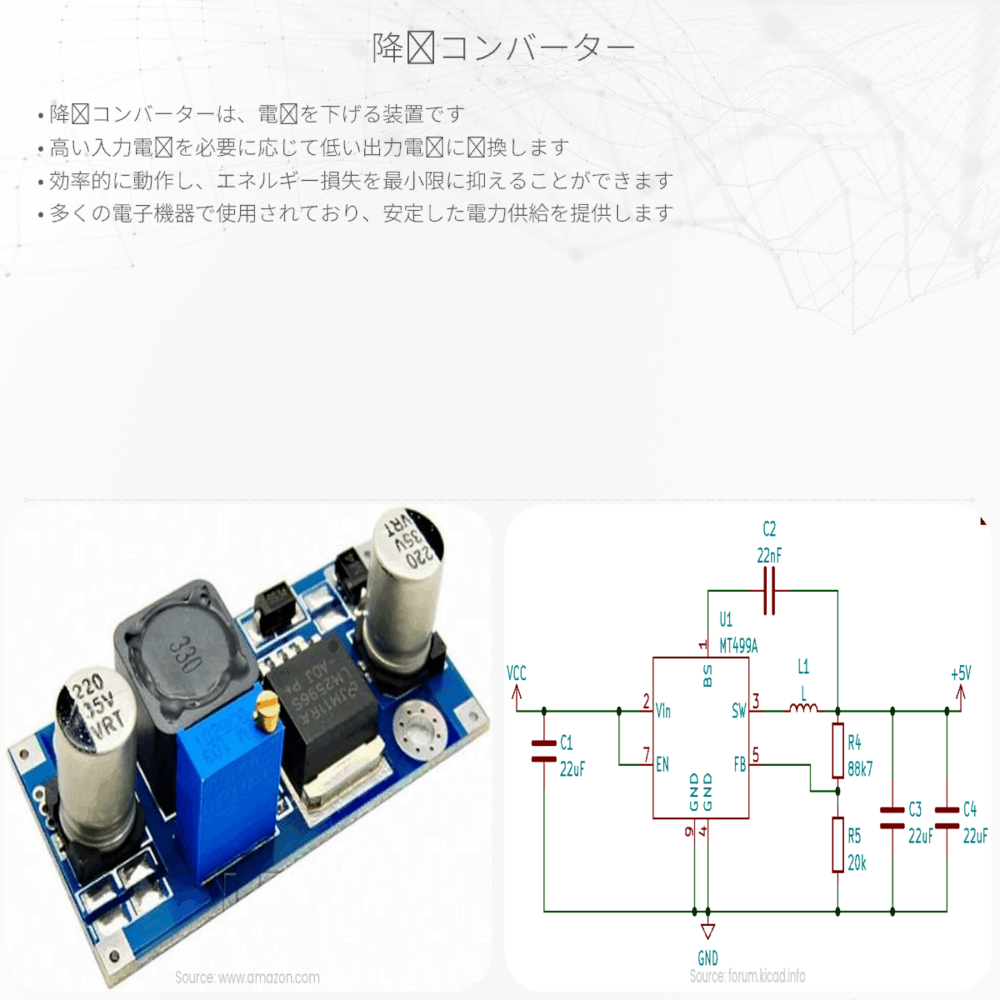

降圧コンバーターの核心部はスイッチング要素（トランジスタやMOSFET）、インダクター（コイル）、ダイオード、およびキャパシターです。これらの部品が組み合わさることで、入力された直流電圧（DC）が一定の低い出力電圧に変換されます。
- スイッチング要素：電流の流れを制御し、インダクターにエネルギーを蓄えたり放出したりするために周期的にオン/オフします。
- インダクター：エネルギーを磁場の形で貯めたり、スイッチがオフになった際にそのエネルギーを放出して出力電圧を得る役割を果たします。
- ダイオード：電流の逆流を防ぎ、エネルギーの流れを一方向に制御します。
- キャパシター：出力電圧を平滑化し、変動を最小限に抑えます。
このような配置により、入力電圧がインダクターを通って流れ、スイッチング要素がオンになっている間にインダクターにエネルギーが貯まります。スイッチング要素がオフになると、インダクターが放出するエネルギーが出力電圧として取り出されます。このオンとオフの繰り返しにより、結果として平滑化された低い出力電圧が得られます。
出力電圧 Vout は、入力電圧 Vin、スイッチング要素のオン時間（Ton）とオフ時間（Toff）の比（この比をデューティーサイクルと呼びます）によって決まります。理想的な条件では、次のような関係が成り立ちます：
Vout = Vin * (Ton / (Ton + Toff))
降圧コンバーターの実用例
降圧コンバーターは多くの実践的な応用を持っています。例えば、ポータブル電子機器での使い方が考えられます。充電バッテリーは通常複数のセルから成り立ち、高い電圧を持っていますが、降圧コンバーターを使用することで、機器が要求するより低い電圧レベルを得ることができます。その他にも、自動車の電装品、航空宇宙産業での電源管理、家庭用電化製品など、幅広いエリアで見ることができる重要な電子部品です。
降圧コンバーターは、効率的な電力変換と低い発熱を実現するうえで鍵となります。このため、エネルギー効率やバッテリー寿命を重視する現代の電子機器設計において欠かせない存在となっています。
この記事が、電気と磁気の世界の基本的な一部、すなわち降圧コンバーターについての理解を深める助けになれば幸いです。物理学と工学のプリズムを通して世界を見ることで、私たちの日常生活に潜む驚くべき工学の応用を見出すことができるでしょう。
