永久磁石直流モーターの構造や原理、利点と欠点を解説し、その応用範囲と性能調節の重要性を紹介しています。

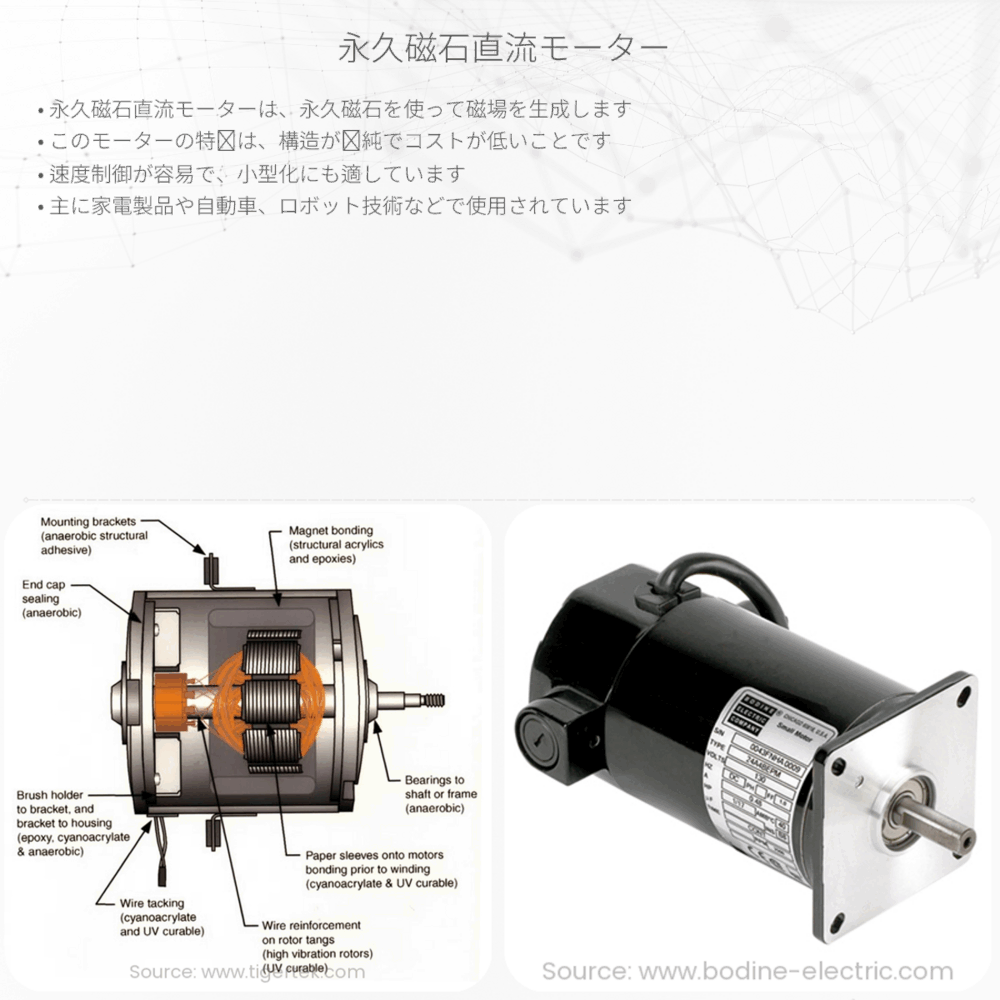

永久磁石直流モーターとは
永久磁石直流モーター（Permanent Magnet DC Motor、PMDC）は、単純な構造を持ちながら高い効率を誇るモーターの一種です。直流電源を使用し、永久磁石を利用することで磁場を生成し、電気エネルギーを機械エネルギーに変換します。このモーターは家庭用電化製品、工具、おもちゃなど、幅広い分野で使われています。
永久磁石直流モーターの仕組み
モーターの基本的な動作原理は、電流が磁場内を流れる際に力を受けるという物理的性質に基づいています。この現象はローレンツ力として知られており、次の方程式で表されます。
F = I*(L x B)
ここで、Fは力、Iは電流、Lは導体の長さ、Bは磁場の強さを指します。ベクトルの掛け算であるL x Bは、導体と磁場の間の角度に依存するため、力の方向は電流と磁場の方向に垂直です。
永久磁石直流モーターは、永久磁石を使って一定の磁場を生成します。電流がアーマチュア（回転子）のコイルを流れるとき、ローレンツ力によってアーマチュアが回転し、電気エネルギーが機械エネルギーに変換されます。この過程で重要な役割を果たすのがコミュテータとブラシです。コミュテータはアーマチュアのコイルに電流を供給するためのスイッチング装置であり、ブラシは電流をコミュテータに伝えるための接触装置です。これらは、モーターが一定の方向に回転し続けるために必要です。
永久磁石直流モーターの利点
- シンプルな構造で製造が容易。
- 永久磁石を使用するため、外部からの磁場供給が不要。
- 小型で軽量、そして高い出力が得られます。
- 速度制御が簡単で、用途に応じて調節が可能。
- メンテナンスが比較的容易。
永久磁石直流モーターの欠点
- 温度変化や磁場の外部影響により永久磁石の磁力が低下することがある。
- 高電圧や大電流には適しておらず、小〜中規模のアプリケーションに限られる。
- 大きな負荷変動があると、性能が低下する可能性があります。
まとめ
永久磁石直流モーターは効率が良く、コンパクトなデザインが可能で、多様な用途に適しています。しかし、使用環境や負荷条件に応じて、その特性が変化し得ることも理解しておく必要があります。現代の技術において重要な役割を担う永久磁石直流モーターは、基本原理を理解することで、より効果的な使用が可能になります。
