共振コンバーターとは
共振コンバーターは、電気エネルギーを効率良く変換するための電力変換装置です。交流(AC)を直流(DC)に変換したり、DCをACに変換する際などに使用され、様々な電子機器の電源部に組み込まれています。その特徴は、コンバーター内部の共振回路を使用して、特定の周波数で共振を発生させることにあります。共振現象を利用することで、エネルギーの損失を最小限に抑え、高い変換効率を実現します。
共振コンバーターの基本原理
共振コンバーターの基本的な構成要素は、インダクタンス(L)とキャパシタンス(C)で形成されるLC共振回路です。この回路は、ある特定の周波数で共振を起こします。共振周波数は次の式で表されます。
\[ f_{res} = \frac{1}{2\pi\sqrt{LC}} \]
ここで、\( f_{res} \)は共振周波数、Lはインダクタンス、Cはキャパシタンスを指します。この周波数では、回路のインダクタンスによるリアクタンスとキャパシタンスによるリアクタンスが等しくなり、両者が互いに打ち消し合うため、回路全体のインピーダンスが最小となります。この状態での電流の流れは最大となり、これを利用することでコンバーターは高効率で動作するのです。

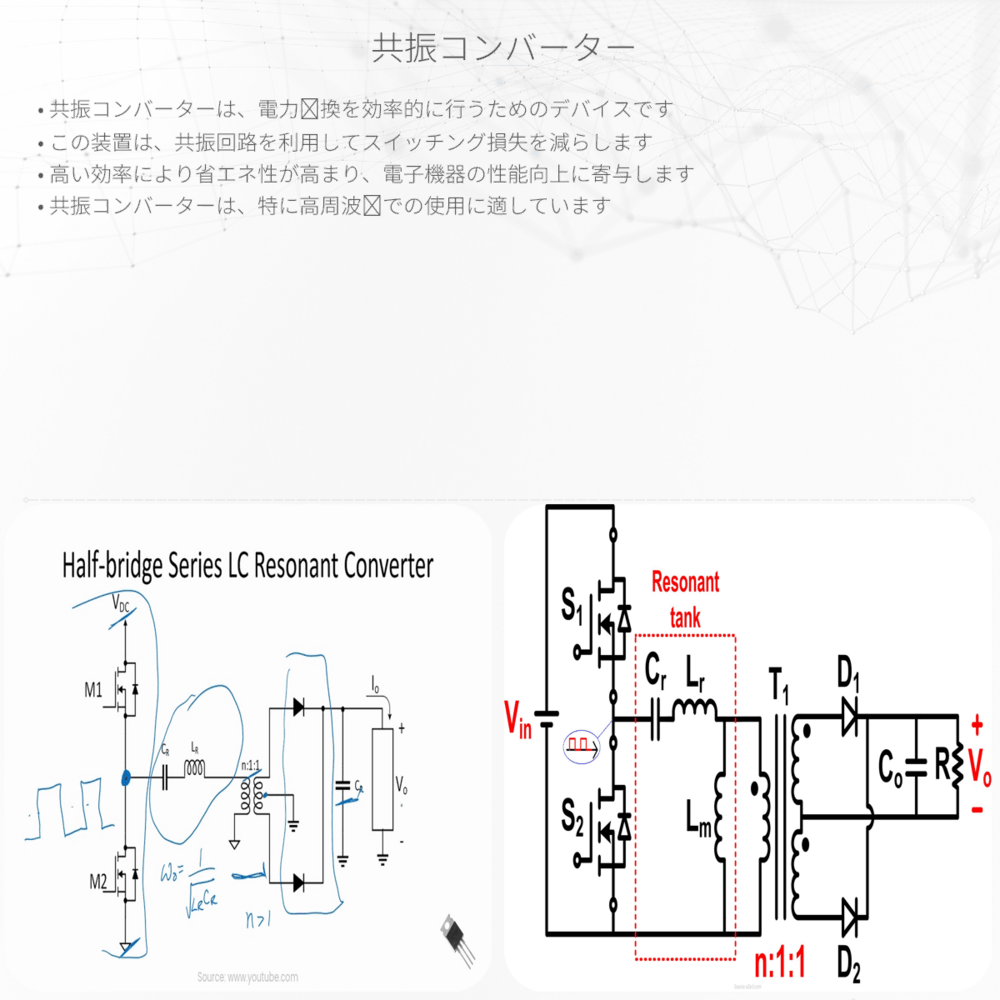

共振コンバーターの種類
- シリーズ共振コンバーター
- 並列共振コンバーター
- LLC共振コンバーター
インダクタンスとキャパシタンスが直列に接続されているタイプで、電圧の変動に対して、流れる電流が共振を通じて制御されます。
インダクタンスとキャパシタンスが並列に接続されているタイプです。電圧の共振によって高効率が期待されるのが特長です。
シリーズ共振と並列共振を組み合わせたもので、変換効率のさらなる向上を目指した構造をしています。
共振コンバーターの応用
共振コンバーターは、その高効率な変換能力を活かして、さまざまな分野で利用されています。例えば、無停電電源装置(UPS)では、不意の電力供給停止時にも瞬時に電力を供給し続ける必要があり、高効率の共振コンバーターが重宝されます。また、電気自動車の急速充電器、家庭用の太陽光発電システムなどの電力変換装置にも採用されています。
まとめ
共振コンバーターは、エネルギーを効率良く変換するための重要な技術です。共振現象を利用することで、エネルギー損失を最小限に抑えることができ、電力系統や機器の効率を大幅に改善できます。持続可能なエネルギー利用の観点からも、その重要性は今後さらに高まっていくことが予想されます。
