誘電率測定システムは物質が蓄えられる電気の量を示す誘電率を測定する装置で、電子部品設計と材料開発に重要です。
誘電率測定システムとは
誘電率測定システムは、材料の電気的な性質である誘電率を測定するための装置です。誘電率とは、物質が電場にさらされた時にどれだけ電気を蓄えることができるかを示す物理量で、この値が高いほど電界を強く蓄積する能力があることを意味します。誘電率は、電子機器の部品設計や新しい材料の開発に不可欠なパラメータです。
誘電率測定の原理
一般的な誘電率測定の原理は、交流電圧を用いて試料に電界を適用し、その電界に応じた試料の応答、つまり電荷の蓄積量を測定することです。この方法は、キャパシタンスを通じて誘電率の値を求めるものです。
キャパシタンス C は、平行板キャパシタを想定したときに以下の方程式で表されます。
C = (ε0 * εr * A) / d
ここで、ε0 は真空の誘電率、εr は試料の相対誘電率、A はキャパシタの電極の面積、d は電極の隙間の距離です。この方程式を変換することで、試料の相対誘電率 εr を求めることが出来ます。
誘電率測定方法
誘電率を測定する方法にはいくつか種類があります。
- ブリッジ法: キャパシタンスと抵抗の回路を使って、誘電率を求めます。
- リソナンス法: 試料を含む回路の共振周波数を測定し、誘電率を求めます。
- 時間領域反射法 (TDR): 電磁波の反射を利用して誘電率を求めます。

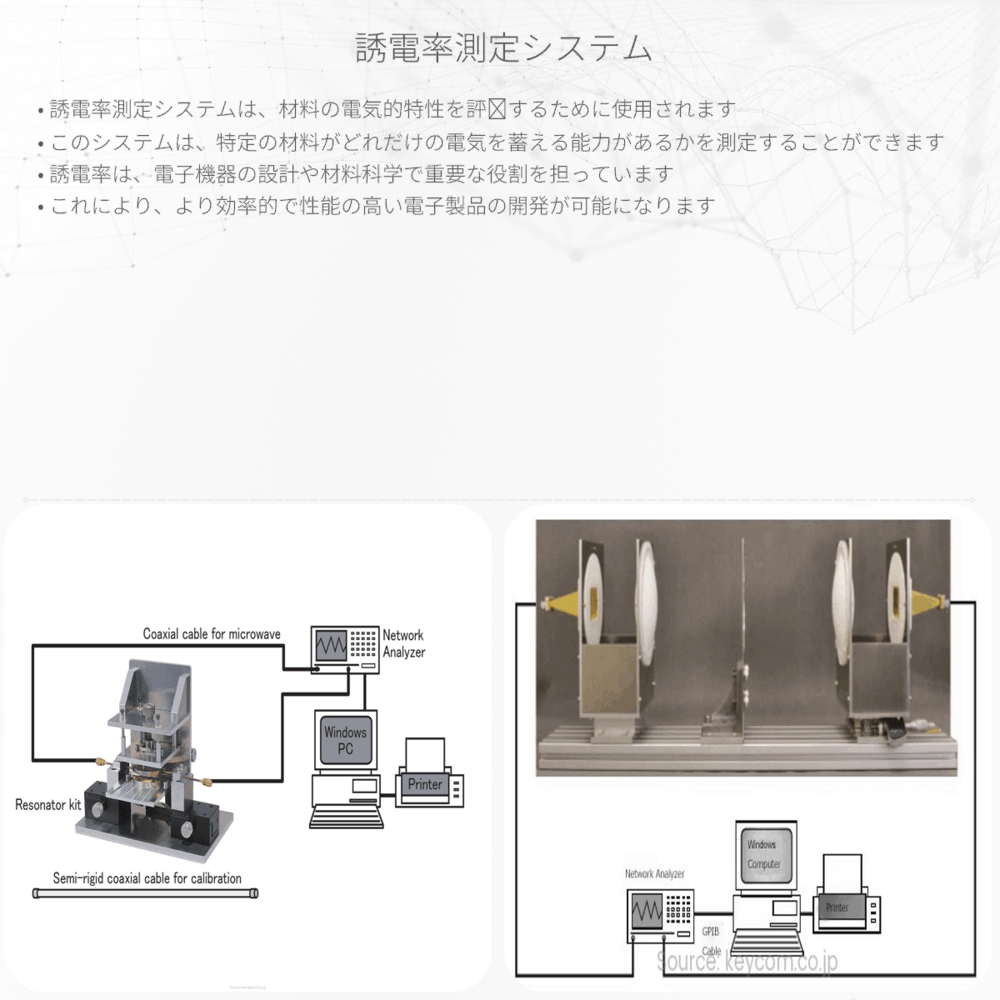

実際の誘電率測定システム
実際の誘電率測定システムでは、精密な測定機器と正確なキャパシタンス測定が必要です。構成は以下のようになります。
- 試料ホルダー: 誘電体試料を設置するための容器または枠。
- 測定電極: 試料に接触してキャパシタンスを測定する部分。
- LCRメーター: キャパシタンス、インダクタンス（L）、抵抗（R）を測定する機器。
- 温度制御装置: 誘電率は温度に依存するため、正確な測定のためには温度制御が必要です。
- コンピュータ: 測定データを収集・解析するための装置。
これらの構成要素を組み合わせることで、様々な種類の材料の誘電率を正確に測定することが可能になります。誘電率の知識は電気工学や材料科学の分野において重要であり、高性能な電子部品や素材を開発する上で不可欠です。
誘電率測定システムにより、我々は材料の基本的な電気的特性を把握し、より良い製品を設計するための洞察を得ることが出来ます。技術の進歩により、より高度な測定技術も開発されており、未来の新しい材料の発見にも寄与しています。
