誘電損失テスターは絶縁材料の誘電損失係数（tanδ）を測定し、絶縁性能評価や寿命予測に不可欠な装置です。

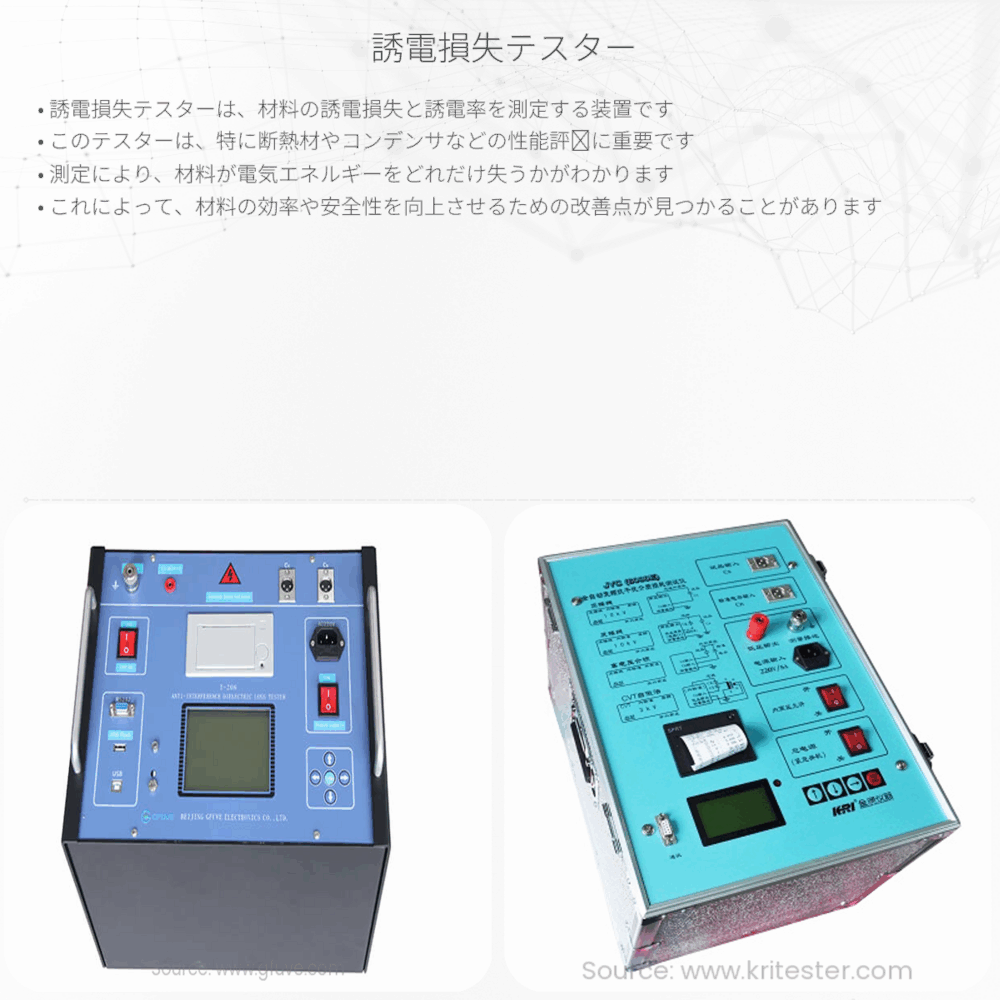

誘電損失テスターの概説
誘電損失テスターは、絶縁材料の電気的性質を測定する装置で、具体的には材料の誘電損失係数（tanδ）を求めるために使用されます。tanδは、絶縁材料が持つ誘電体損失として知られ、材料内の電気エネルギーが熱に変換される割合を示します。この値は、絶縁性能の評価や寿命の予測に不可欠です。
誘電損失とは
誘電損失とは、交流電圧がかかった際に誘電体内で消費されるエネルギーのことを指します。理想的な誘電体では、電荷は完全に弾性的に応答し、エネルギー損失はありませんが、実際の材料では分子構造の摩擦や不純物によってエネルギーが散逸し、熱として失われます。
誘電損失係数（tanδ）とは
誘電損失係数（tanδ）とは、誘電体の誘電正接とも呼ばれ、以下のように定義されます。
\[ tanδ = \frac{誘電損失}{貯蔵される電気エネルギー} \]
この比率は、材料が交流電界にさらされた時に電気エネルギーをどの程度熱に変換するかを示し、材料の絶縁効果を評価する一つの指標となります。
誘電損失テスターの原理
誘電損失テスターは基本的に、交流電圧を被測定材料に適用し、入力としての電流と電圧の間の位相差を測定することでtanδを計算します。位相差は、電流が電圧に対して遅れる角度であり、これによって誘電損失の大きさが算出されます。
誘電損失テスターの使用
- 絶縁材料の品質確認：絶縁材料における誘電損失係数の測定は、その材料の絶縁品質を評価するために用いられます。
- 寿命予測：定期的な誘電損失測定により、絶縁材料が劣化する速度やその寿命を予測することができます。
- 材料の比較：異なる絶縁材料のtanδ値を比較することで、より優れた絶縁性能を持つ材料を選択することができます。
まとめ
誘電損失テスターは、誘電損失係数（tanδ）を測定するための重要なツールです。この測定は、絶縁性に優れ、長寿命で効率の良い電気機器やシステムの設計に不可欠です。誘電損失測定により、電気エンジニアは様々な問題を予防し、安全で信頼性の高い電気システムを構築することが可能になります。
