計測アンプ（インストゥルメンテーションアンプ）は差動信号を増幅し、高い精度とノイズ除去で医療から産業用途まで幅広く利用されるアンプです。
計測アンプとは？
計測アンプ、別名インストゥルメンテーションアンプ(Instrumentation Amplifier)は、電気的信号の差を増幅する特別なタイプのアンプです。これは非常に低い電圧差を検出し、それを読み取りやすいレベルまで増幅する能力を持っています。その高い正確性と優れたノイズ除去特性から、医療機器、重量測定、産業用センサーなどの精密な測定が求められる多くのアプリケーションで使用されています。
計測アンプの特徴
- 高い入力インピーダンス：計測アンプは、計測対象からの信号をロードすることなく、つまり計測対象に影響を与えずに読み取ることができます。
- 低い出力インピーダンス：アンプから得られた信号を、その後の回路に容易に送ることができます。
- 差動入力：2つの異なる入力間の電圧差を増幅します。この機能により、共通するノイズを排除することが可能になり、信号の精度が向上します。
- 高いCMRR（Common-Mode Rejection Ratio）：CMRRは、共通モードの信号（両入力に等しく影響を及ぼす信号）をどの程度排除できるかを示す指標です。計測アンプは高いCMRRを持っており、ノイズの影響を最小限に抑えられます。
計測アンプの構造

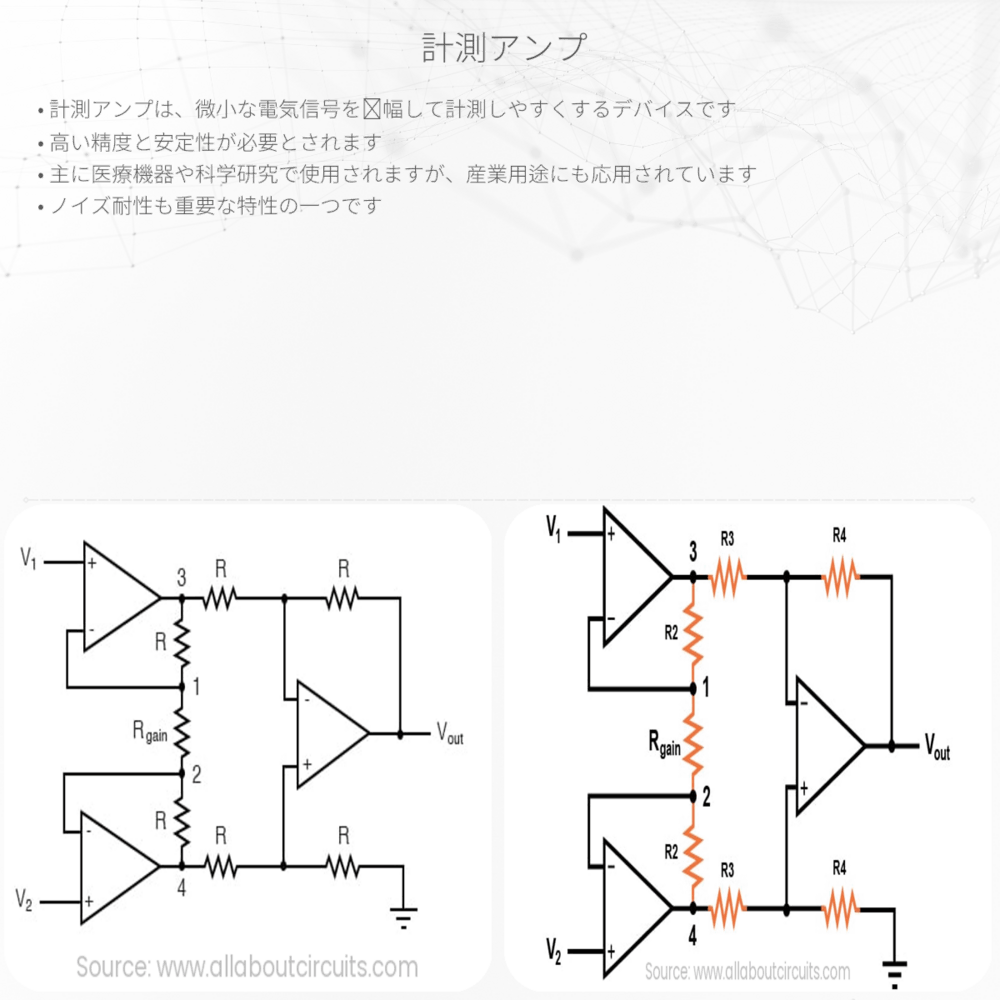

計測アンプは通常、3つのオペアンプ（運用増幅器）で構成されています。この3つのオペアンプはそれぞれ、バッファアンプと差動アンプの機能を果たします。前段の2つのオペアンプによってバッファされた後、その差動信号が最終段のオペアンプで増幅されるという流れです。計測アンプの基本的な回路は次のような特徴を持ちます：
- 各入力は、高いインピーダンスを持ったバッファアンプを通ります。
- バッファされた信号は、差動アンプによってさらに増幅されます。
- 最終出力は精度が高く、読み取りやすい信号となっています。
計測アンプの応用
計測アンプの高性能は、電子機器の精密な測定において非常に重要です。例えば、心電図（ECG）では人体からの微弱な電気信号を正確に読み取る必要がありますが、計測アンプはこの信号をノイズから分離し、明確なパルス波形を医師に提供することができます。また、産業用センサーや重量計では、微小な重量変化を検出するために計測アンプが活用されます。
このように計測アンプは物理現象を電気信号に変換し、さらにそれを処理して情報を抜き出す際に核となるコンポーネントです。その精度と信頼性によって、医療、産業、科学研究など多岐にわたる分野で重宝されています。
