イソレーションアンプ（絶縁増幅器）とは
イソレーションアンプとは、電気的に絶縁された入力と出力を持つ特別なタイプのオペレーショナルアンプ（オペアンプ）です。この装置は、高電圧や異なる電位にあるシステム間で信号を伝送する場合に、機器や人の安全を確保するために使用されます。イソレーションアンプは、産業用機器、医療機器、電力監視システムなど、様々な分野で重要な役割を果たしています。
イソレーションアンプの原理

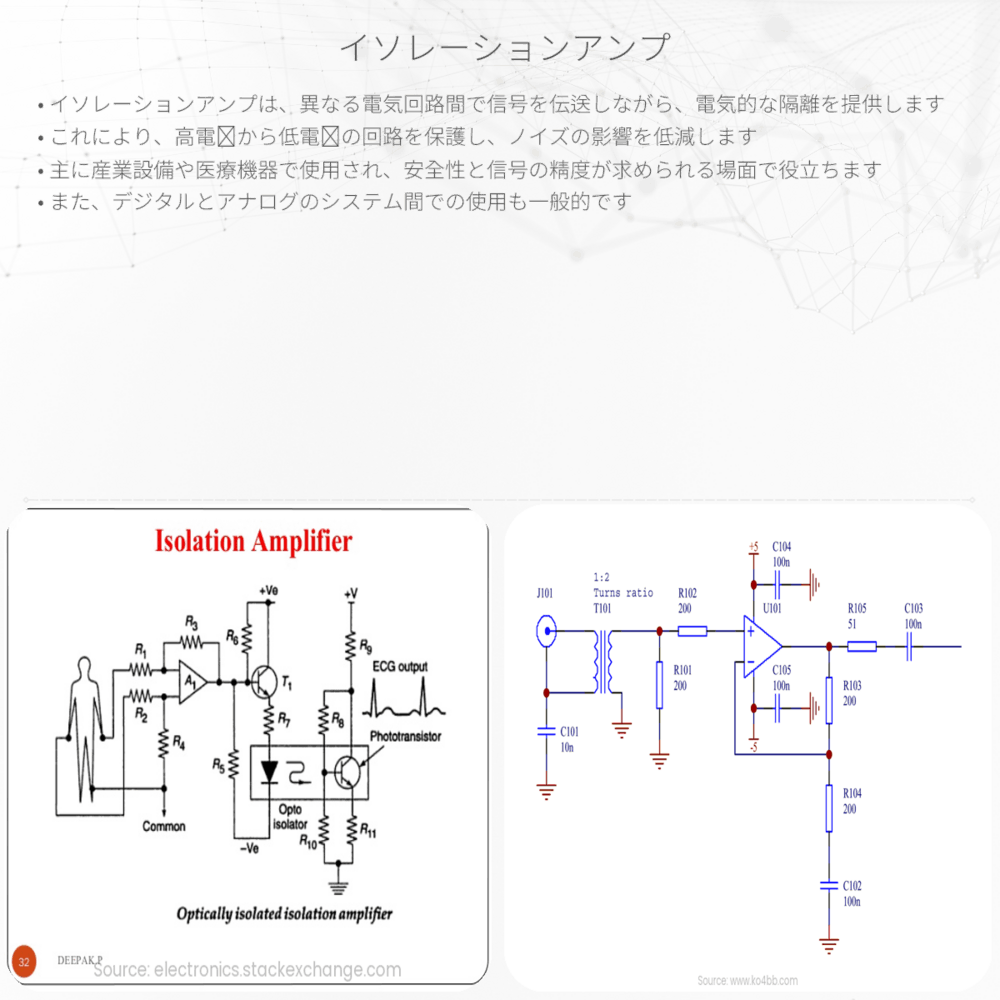

イソレーションアンプの絶縁機能は、主にトランスフォーマー結合や光結合（オプトカプラー）を通して実現されます。トランスフォーマー結合は、磁気インダクタンスを用いて信号を伝送します。対照的に、オプトカプラーは信号を光に変換し、その後再び電気信号に変換することによって絶縁を提供します。
イソレーションアンプの構造
- 入力側: 入力側は、アナログ信号を受け取り、それを変換して絶縁境界を越える形で出力側に送信可能なフォームにします。
- 絶縁部: この部分では、トランスフォーマーまたはオプトカプラーを使用して信号を絶縁します。
- 出力側: 出力側で変換された信号を再び元のアナログフォームに戻し、絶縁された後の処理が行われます。
イソレーションアンプの利点
イソレーションアンプを使用する利点としては、以下があります：
- 電気的絶縁: 高い電気的絶縁を提供することで、電気的なショックや装置への損傷のリスクを減らします。
- ノイズリダクション: 信号経路におけるノイズを低減させ、よりクリーンな信号伝達が可能になります。
- グラウンドループ防止: 異なる地点間の接地電位差による問題、いわゆるグラウンドループを防ぎます。
イソレーションアンプの応用例
イソレーションアンプは様々な分野で用いられていますが、特に以下のような用途で便利です：
- 医療機器: イソレーションアンプは、心電図（ECG）計または他の患者監視装置において、患者と医療スタッフ両方の安全を確保します。
- 産業用制御システム: プロセス制御では、悪環境下での信号伝達を確実にするためにイソレーションアンプが用いられます。
- 電力監視: 電力トランスなどにおいて高電圧を扱う場合、イソレーションアンプは信号の適切な伝達を約束します。
最終的に、イソレーションアンプは電気と磁気を上手く利用して、安全で信頼性の高い信号の絶縁と伝達を可能にします。難しい電気工学の概念を、日々のテクノロジーや装置の中で実際に活かす一例といえるでしょう。
