磁気光学電流センサとは何か
磁気光学電流センサ（Magneto-Optical Current Sensor、MOCS）は、磁気効果を利用して電流を測定する装置です。この技術は、ケルビン効果（Faraday Effect）と呼ばれる現象に基づいています。ケルビン効果は、光の偏光面が磁場の存在下で回転する現象を指し、この性質を利用して電流の強さを非接触で測定することができます。
ケルビン効果とその原理
ケルビン効果は、物質を通過する光の偏光面が、その物質が置かれている磁場の影響を受けて回転するという現象です。電流が流れる導体周囲には磁場が生じ、その磁場によって光の偏光面が回転します。
ケルビン効果式は以下のように表されます：
θ = V * B * l / λ
- θ は偏光面の回転角度（ラジアン単位）
- V は物質のヴェルデ定数（波長によって異なる）
- B は磁場の強さ（テスラ単位）
- l は光が物質を通過する長さ（メートル単位）
- λ は光の波長（メートル単位）

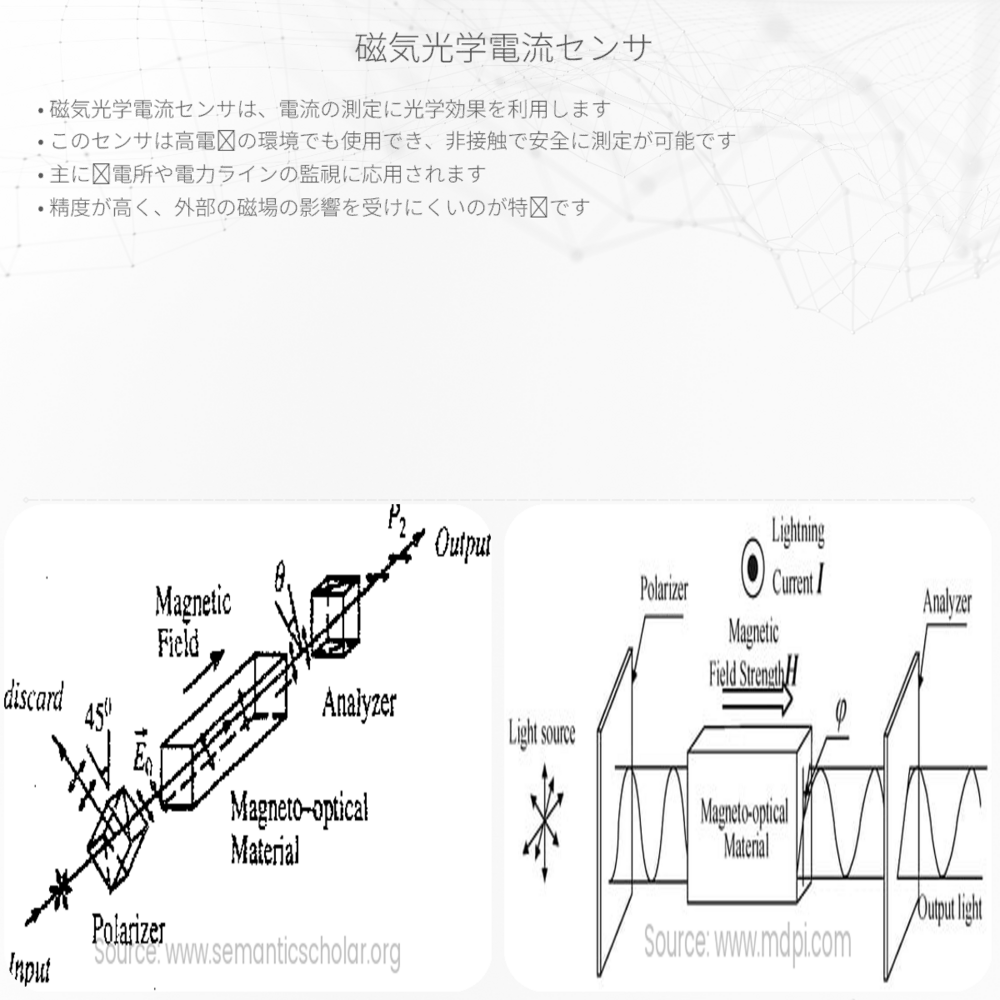

磁気光学電流センサの構成
磁気光学電流センサは大きく分けて3つの主要な部分から成り立っています：
- ポーラライザ（偏光子）- 光を特定の偏光状態に変換します。
- ファラデー回転素子（通常はガーネットのような特殊な材料）- 導体周囲の磁場によって偏光面の回転が生じます。
- アナライザ（解析子）- 偏光面の回転を検出し、その角度から電流の値を計算します。
MOCSの利点
磁気光学電流センサには多くの利点があります：
- 高電圧下での使用が可能で絶縁構造が不要、安全性が高い。
- 非接触測定が可能であるため、センサ自体の摩耗や劣化がない。
- 小型で軽量なため取り扱いが容易。
- 応答速度が速く、高速な電流変化にも対応できる。
MOCSの応用
磁気光学電流センサは電力業界において特に重要で、以下のような応用があります：
- 送電線の電流監視
- 発電所や変電所での電流測定
- 電力系統の過負荷保護
- スマートグリッド技術におけるリアルタイム監視
総じて、磁気光学電流センサの技術は、その高い安全性、信頼性、及び測定の精度のために、現代の電力測定に不可欠なものとなっています。この技術の使い方を更に進化させることで、将来的により効率的で持続可能な電力供給システムが構築されることでしょう。
