ゼロフラックス電流センサは非接触で高精度な電流計測を可能にするセンサで、産業監視や科学研究に幅広く利用されています。
ゼロフラックス電流センサについての基礎
ゼロフラックス電流センサとは、電流を非接触で計測する高精度なセンサーの一種です。電流を流れる導体には磁場が発生し、その原理を利用して電流の大きさを検出します。このセンサは特に産業界での使用において重要であり、電力系統の監視や重電機器の制御など幅広い分野で活用されています。
ゼロフラックス電流センサの原理
ゼロフラックス電流センサの基本的な原理は、アンペールの法則とファラデーの法則に基づいています。アンペールの法則によれば、電流を流れる導体の周囲には必ず磁場が生じます。対して、ファラデーの法則は、磁場の変化が電場を誘導することを示しています。ゼロフラックスセンサーはこれらの原理を組み合わせて、電流の強さを計測します。

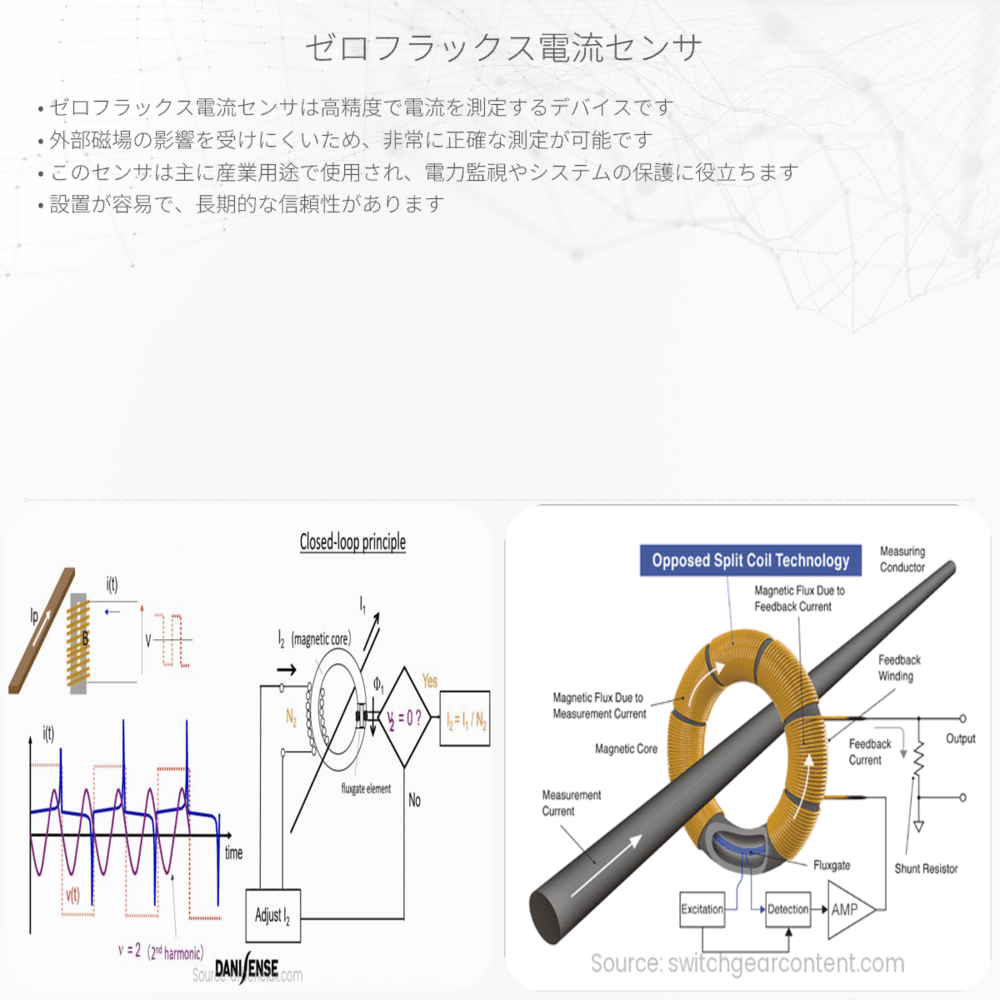

センサの核心部分には、一般的に「フィードバックコイル」と呼ばれるコイルが設置されており、計測したい電流が発生させる磁場を打ち消すように調整された反対の磁場を生成します。この時、センサー内部の磁束密度をゼロ、すなわち「フラックスゼロ」の状態に保つためには、フィードバックコイルを通す補正電流が必要となります。この補正電流の大きさが、元の電流の大きさに比例するため、補正電流を正確に計測することで、元の電流の値を知ることができるのです。
ゼロフラックス電流センサの応用
- 電力系統の監視：変電所や発電所において、大電流の流れを正確に監視し制御します。
- 医療機器：心電図等、微小な生体電流の計測に用いられることもあります。
- 科学研究：超伝導材料などの特性評価など、研究分野でも多用されます。
ゼロフラックス電流センサのメリット
- 高精度：非常に小さい電流から大電流まで、幅広い範囲の電流を高精度に計測することができます。
- 非接触測定：センサが直接導体に接触しなくても計測が可能なため、計測対象を傷つけることがありません。
- 広い周波数帯：直流から高周波まで、さまざまな種類の電流を測定可能です。
まとめ
ゼロフラックス電流センサは、その精度の高さと汎用性から、多くの産業分野で不可欠な技術となっています。このセンサにより、私たちは電流の流れをより正確に理解し、制御することが可能になります。電気工学の分野だけでなく、日常生活においてもその影響は広がっており、今後もより高性能なゼロフラックス電流センサの開発が期待されています。
