矩形波インバーターの基本と仕組み
矩形波インバーターは、直流電力（DC）を交流電力（AC）に変換する装置の一種です。日常生活において、家庭用の電源や携帯用の電源など、さまざまな場面で利用されています。この記事では、矩形波インバーターの基本的な概念とその仕組みについて解説します。

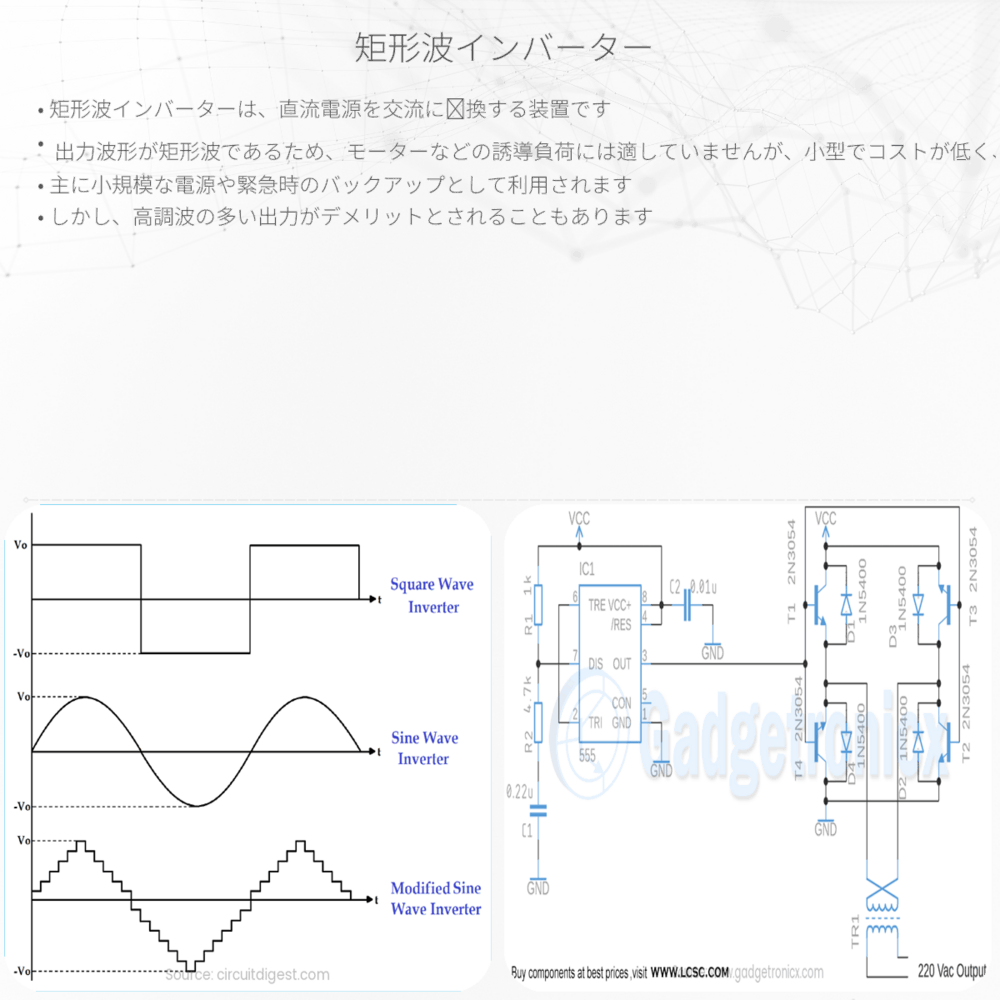

矩形波とは
矩形波は、その名の通り矩形の波形を持つ信号で、電圧や電流が正負の最大値を瞬間的に切り替わる波形です。理想的な矩形波では、切り替わり点での上昇と下降が無限に速いわけですが、実際のインバーターでは、スイッチング要素の特性により少しの時間がかかります。
- 矩形波は、シンプルで生成しやすいが、純粋な正弦波と比較すると歪みが大きい。
- 一般的な家電製品は純粋な正弦波で動作するように設計されているが、矩形波でも動作する製品もあります。
- その一方で、歪みの多い矩形波は、一部の電子機器には不向きな場合もある。
矩形波インバーターの仕組み
矩形波インバーターは、トランジスタやMOSFETなどのスイッチング要素と、これを制御する回路から構成されます。基本的なインバーターの回路は、直流入力を交流出力に変換するためにスイッチング要素を高速でON/OFFします。
- 直流電源（通常はバッテリー）からインバーターに電力が供給されます。
- インバーター内部のスイッチング要素が高速でON/OFFを繰り返し、直流を断続的に切り替えることで矩形波が生成されます。
- 生成された矩形波は、必要に応じて電気機器に電力を供給します。
インバーター回路の効率と性能は、スイッチング要素の速度と回路設計に大きく依存します。高速スイッチングにより、より実用的な周波数の交流を得ることができますが、スイッチングに伴う損失が増加するため、効率が低下する可能性もあります。
矩形波インバーターの利点と欠点
矩形波インバーターはその設計が単純であり、コストが低いことが大きな利点です。しかし、以下のような欠点も存在します：
- 高い歪み率：矩形波の波形は純粋な正弦波から大きく乖離しているため、感応性負荷や誘導負荷には不適切です。
- ハミングノイズ：矩形波の急激な切り替わりにより、モーターやトランスなどが発することがある振動音（ハミングノイズ）が大きくなりがちです。
- 効率の問題：スイッチング損失によって、矩形波インバーターの効率は通常、純粋な正弦波インバーターよりも低くなります。
最終的に、矩形波インバーターはコスト効率が良い選択肢であり、単純な電子機器や抵抗負荷には適していますが、音響機器や精密機器など、品質の高い電力を必要とする場合には適していない場合があります。利用する機器の種類とその要件をよく考慮して選択する必要があります。
