フェロ共振変圧器電圧調整器は電圧変動に強く、安定した電力供給を行い、サージから保護する機器です。
フェロ共振変圧器電圧調整器の仕組みと原理
フェロ共振変圧器電圧調整器（Ferroresonant transformer voltage regulator）は、電力品質管理に欠かせない重要な機器の一つです。この装置は、電圧の変動があっても、安定した出力を提供するために使用されます。その基本的な機能は電源からの変動やサージ（突発的な電圧上昇）から負荷を保護することにあります。

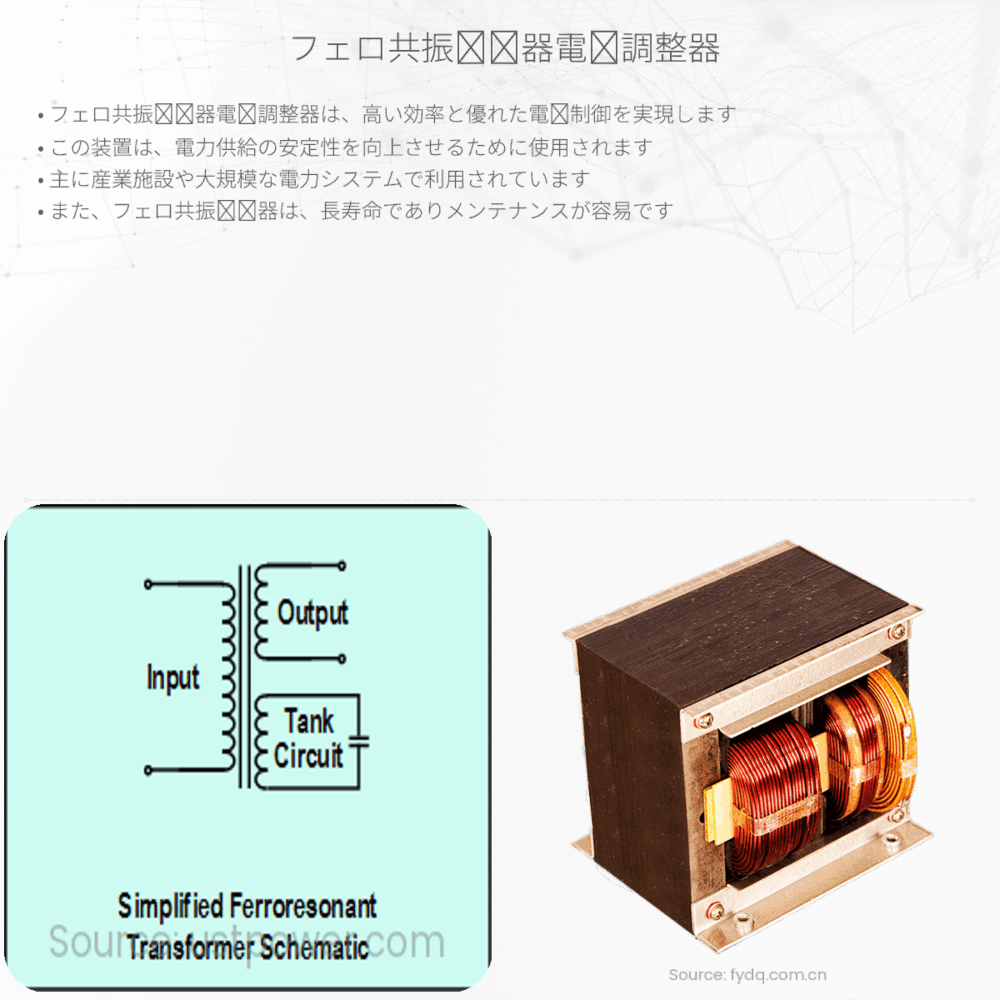

フェロ共振変圧器の構造
フェロ共振変圧器は、特殊な設計が施された鉄心と、その鉄心に巻かれたコイルから成り立っています。鉄心は非線形の飽和特性を持ち、コイルは主コイル（プライマリーコイル）と副コイル（セカンダリーコイル）、そして制御用のテーパーコイルから構成されます。これらのコンポーネントが組み合わさることで、装置はその特性を発揮します。
動作原理
フェロ共振変圧器の動作原理は、共振と磁気飽和現象に基づいています。コイルとキャパシタが組み合わさって共振回路を形成し、特定の周波数でのみ共振します。共振することで、安定した電圧を出力コイルに供給することができます。
- 電源からの交流（AC）電圧が主コイルに印加される。
- 共振回路が形成され、一定の周波数で共振する。
- 鉄心が磁気飽和に達すると、電圧の増加が抑えられる。
- 出力電圧は副コイルを通じて取り出され、負荷に供給される。
共振の周波数は、電源の周波数と一致している必要があり、これがフェロ共振変圧器が特定の周波数に最適化されている理由です。
フェロ共振変圧器の利点
- 入力電圧の変動に強い。
- サージ保護機能を持ち、過電圧から回路を守る。
- 長期間にわたり安定した電圧を提供する。
- 比較的シンプルな構造で信頼性が高い。
これらの特性により、フェロ共振変圧器は重要な産業機器や敏感な電子機器を扱う場所で重宝されています。電源の品質と安定性を確保するための有効な選択肢のひとつです。
しかし、フェロ共振変圧器は効率が必ずしも高くないという欠点もあります。共振回路の損失や過剰な熱を発生する場合があるため、改善の余地は残っていると言えるでしょう。
まとめ
フェロ共振変圧器電圧調整器は特殊な共振現象と磁気飽和を利用して、不安定な入力電圧を安定した出力電圧に変換します。その頑健な保護機能は多くの産業で重宝されていますが、効率の面では改善が望まれています。それでも、電力品質を確保する上でのその役割と重要性は変わりません。
