温度リレーは電気機器の過熱を防ぐ保護装置で、バイメタルやサーミスタを利用し、安全を確保します。

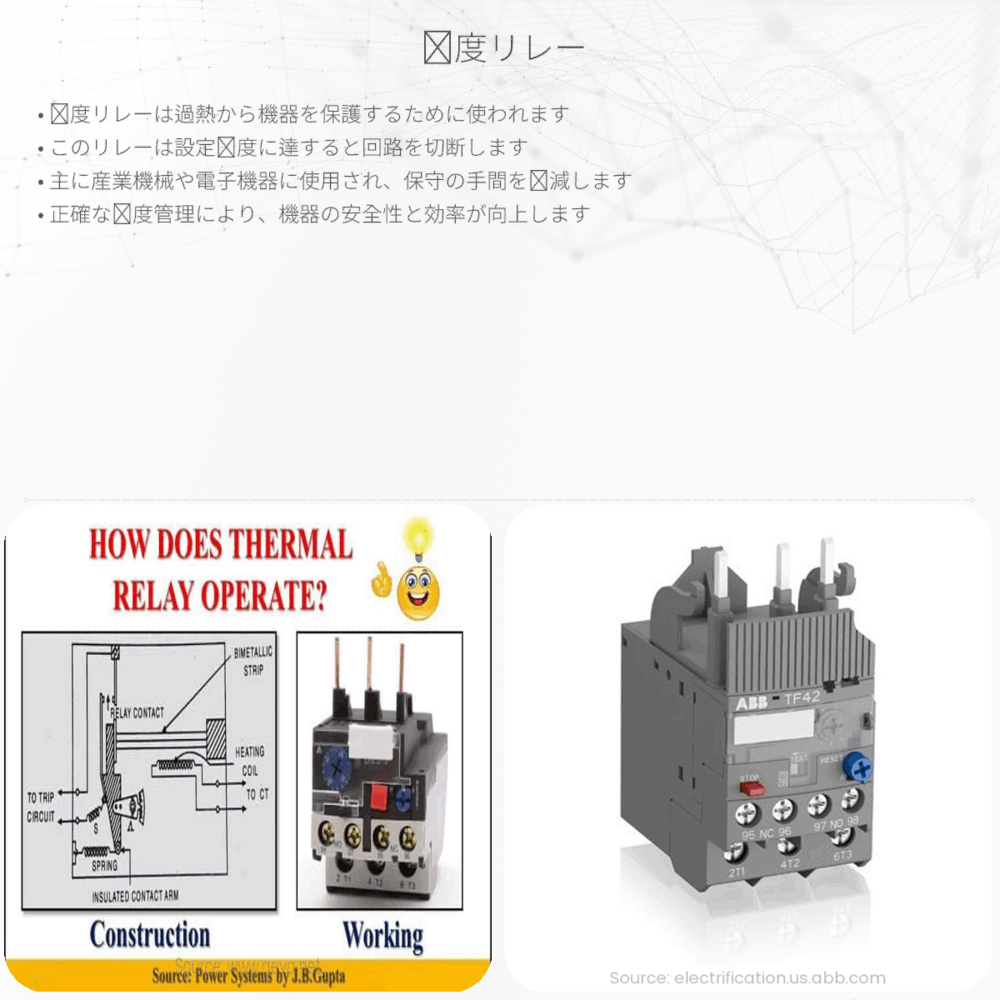

温度リレーとは
温度リレーとは、温度の異常を感知して通電を制御する保護装置です。これは、モーターやトランスフォーマーなどの電気機器が過熱することによる損傷や火災を防ぐために使用されます。温度リレーは、温度によって特性が変化する素材を用いて、設定した閾値を超えると回路を遮断するか、またはアラームを鳴らすことで警告を発します。
温度リレーの動作原理
温度リレーは主に二つの原理で動作します。一つはバイメタルを使用したもの、もう一つはサーミスタと呼ばれる温度依存性抵抗器を使用したものです。
- バイメタル温度リレーは、異なる金属が重ね合わされたバイメタルを使用します。温度が上昇すると、二つの金属の膨張率の違いによりバイメタルが曲がり、接点が動いて回路を開閉します。
- サーミスタ温度リレーでは、サーミスタの抵抗値が温度によって変化する性質を利用しています。温度が上がると抵抗値が下がるNTC(負温度係数)サーミスタや、温度が上がると抵抗値が上がるPTC(正温度係数)サーミスタがある。
これらの素材は、温度が変化することにより電気的な特性が変わるため、リレーの開閉を行い、電力供給をコントロールすることができます。
温度リレーの応用
温度リレーは産業界で広く使用されており、安全性が要求される多くの場面で見られます。
- モーター保護 – モーターが過負荷や閉塞により発熱した時に、温度リレーが作動して回路を遮断し、モーターを保護します。
- トランスフォーマー保護 – トランスフォーマー内部の温度が許容範囲を超えた場合、温度リレーがトランスフォーマーからの電力供給を遮断することで、過熱による損傷を防ぎます。
- 電子機器の温度管理 – 電子機器は発熱が激しいため、適切な温度管理が重要です。温度リレーを使用することで、機器が過熱する前に冷却システムが作動するように制御されます。
温度リレーの選定
温度リレーの選定には、対象となる電気機器の特性を考慮する必要があります。モーターやトランスフォーマーがどれだけの温度まで耐えられるか、どの温度で保護機構を働かせるべきかを知ることが重要です。また、環境条件やセンサーの設置位置も選定の際に考慮しなければなりません。
温度リレーの適切な選択と使用により、電気機器の寿命を延ばし、事故や故障を未然に防ぐことができます。このように、温度リレーは電気機器における重要な保護装置として、私達の安全と利便性を守るために役立っているのです。
