渦流量計は流体の速度を測定する装置で、カルマン渦列を利用し、産業プロセスでの精密な流量管理に不可欠です。
渦流量計とは何か
渦流量計は、流体の流量を測定する装置の一つです。流体力学の一分野である「カルマン渦列」という現象を利用しています。水やガスなど、管を流れる流体の速度を測定するたびにフィールドで重要な役割を果たします。工業プロセスの最適化、エネルギー管理、環境監視において不可欠なツールとされています。
カルマン渦列とは
カルマン渦列は、流体が特定の障害物を通過する際に、その後ろ側で交互に発生する渦の列のことを指します。この障害物は流量計の場合、「渦発生体」と呼ばれる部品に相当します。流速が一定の閾値を越えると、渦は定期的に発生し、この発生する渦の周波数は流体の速度に比例するため、測定することで流量を計算することができます。

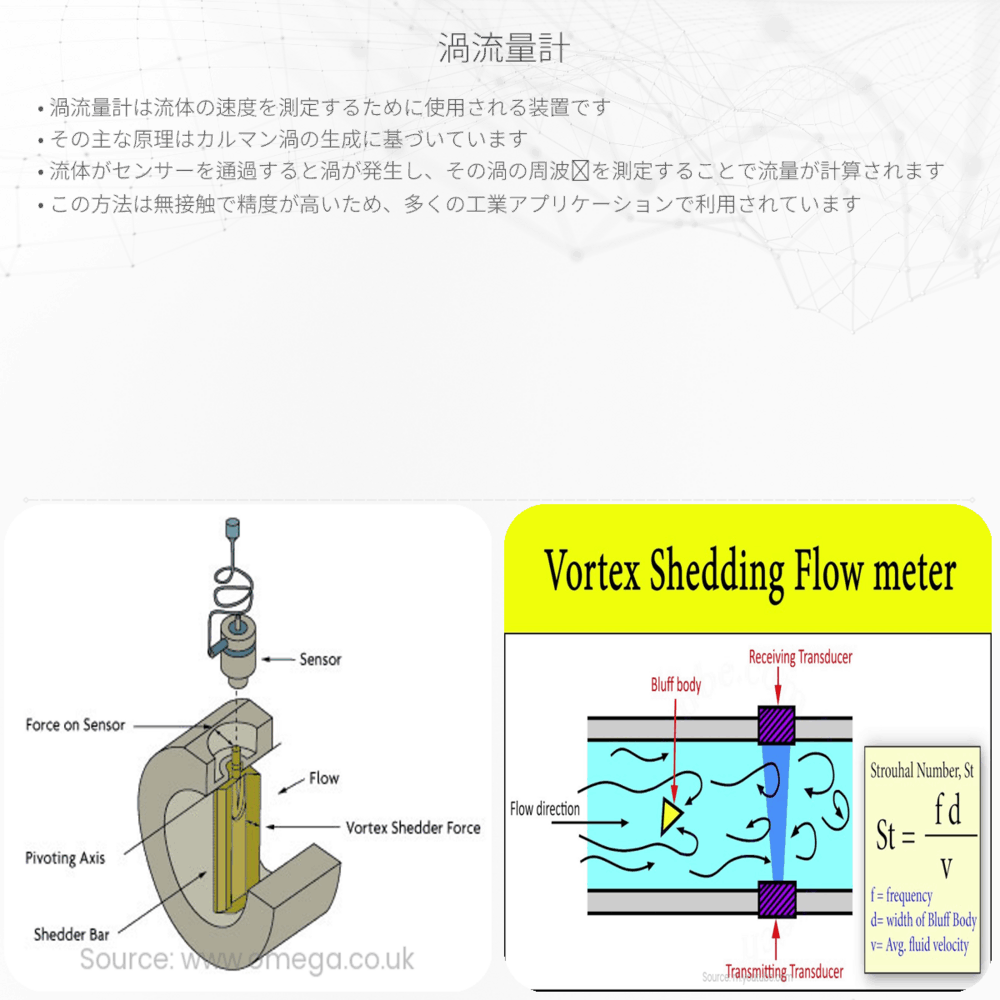

渦流量計の原理
渦流量計は、管内を流れる流体が渦発生体を通過する際に発生する渦を検知するセンサーを使って、流体の流速を測ります。渦の周波数（f）はストラウハル数（St）、渦発生体の幅（d）、そして流体の流速（v）によって次のような関係式で表されます。
\[ f = St * (v / d) \]
ここで、ストラウハル数は無次元数で、特定の範囲のレイノルズ数に対してほぼ一定です。この式からわかるように、渦の発生頻度を計測することで、流体の速度と流量を知ることが可能となります。
渦流量計の利点と制限
- 利点：
- 可動部品がないため、メンテナンスが少なく済みます。
- 液体だけでなく気体の流量測定も可能です。
- 広範囲の温度や圧力に対応可能です。
- 直管部分が短くて済むため、設置場所を選びません。
- 制限：
- 乱流による測定誤差が生じることがあります。
- 低流速では測定が困難な場合があります。
- 流体に含まれる固形分や気泡は、測定精度に影響を与えることがあります。
渦流量計の応用
渦流量計は、さまざまな産業で流量を測定するために使われています。石油化学工業、水処理、食品加工、エネルギー管理など、正確な流量測定が求められる場面で活用されています。最新のデジタル変換技術と組み合わせることで、遠隔監視や自動制御システムの一部としても機能します。科学技術の進化と共に、その使用範囲はさらに広がりを見せています。
このように、渦流量計は現代工業において、流体の精密な流量測定を可能にする重要な役割を果たします。物理学の基本的な原理を利用して、効率よく信頼性の高いデータを提供してくれる、工学的な逸品です。
