極性リレーは電流の向きや電圧の極性を検出し、機器保護や誤動作防止に利用される重要な電気工学の装置です。
極性リレーとは
極性リレーは電気工学において、電流の流れる向きや電圧の極性を検出するために使用される特殊なタイプのリレーです。これは直流システムや交流システムの回路に組み込まれ、設定された条件を満たしたときに自動でスイッチを切り替える装置として利用されます。電力システムにおいては、正しい極性でなければ機器を破損する可能性があるため、極性リレーの役割は非常に重要です。

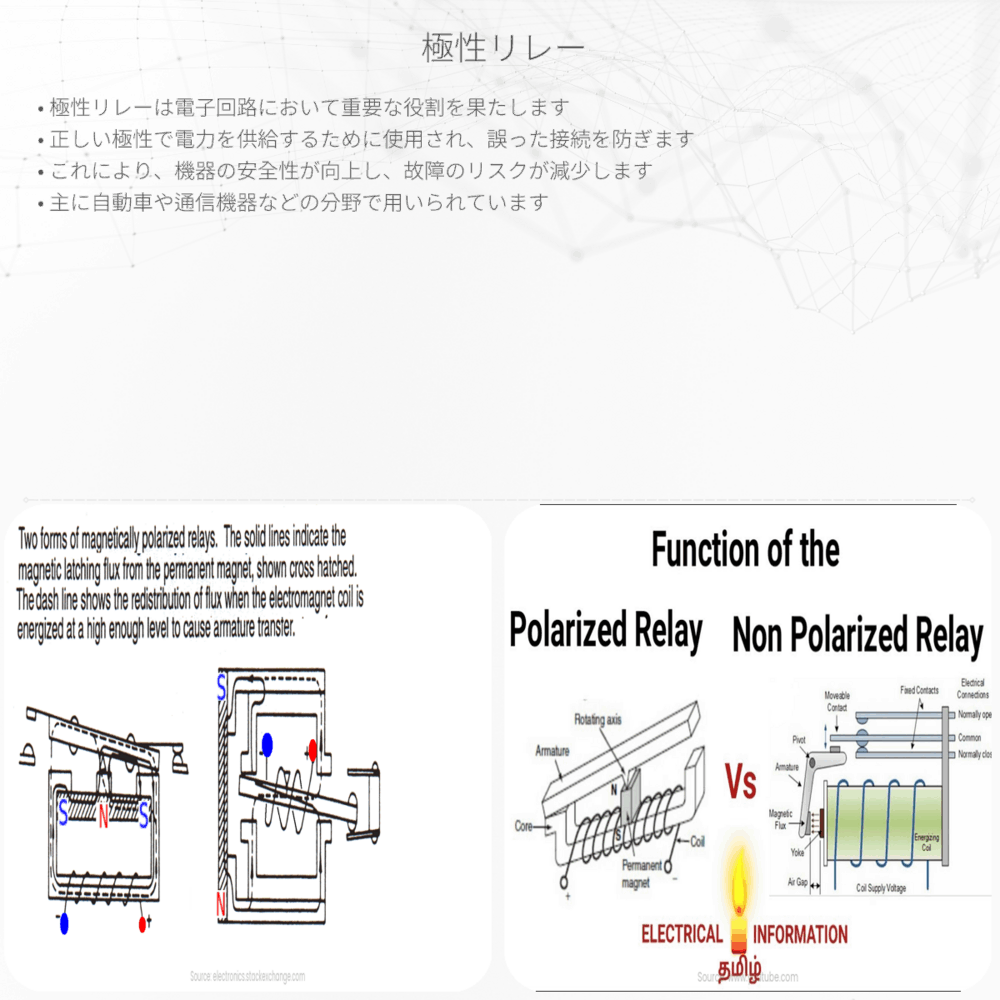

極性リレーの基本的な構造
極性リレーは、通常、電磁コイル、アームチャー（動作部）、スプリング、接点などから構成されています。電磁コイルに電流が流れると、アームチャーが動作し、接点が開閉します。接点の開閉によって回路のオン・オフが制御されます。
極性リレーの動作原理
極性リレーは電流の向き、または電圧の極性が変わることに反応して動作します。直流回路においては、入力される直流電圧のプラスとマイナスが正しく、極性リレーの設定と合致すると、アームチャーが惹きつけられ、接点が閉じることで回路が完成します。もし電圧の極性が逆の場合、リレーは動作せず、回路に誤動作が起こったことを示します。
極性リレーの応用
- 保護リレーとして：極性リレーは、電力システムで誤った極性による損害から機器を保護するために使用されます。特に、変圧器やバッテリーバンクなどの敏感な機器でよく見られます。
- 制御回路におけるセンシングデバイスとして：電動機や発電機など、正しい極性での運転を要求される設備に極性リレーが組み込まれ、動作監視を行います。
- 通信システムにおけるエラーチェックとして：データ送信における極性エラーを回避し、通信品質を確保するために極性リレーが利用されることがあります。
極性リレーを選ぶ際のポイント
- 定格電圧および電流：使用するシステムの電圧と電流に適合する極性リレーを選ぶ必要があります。
- サイズと形状：取り付けるスペースに適合するサイズや形状の極性リレーを選ぶべきです。
- 耐環境性：特定の環境下でリレーが正常に機能するための耐熱性や耐湿性など環境条件に対する耐性も考慮する必要があります。
以上のように、極性リレーは電気工学の中で、特に電力システムや敏感な電気機器の保護において重要な役割を果たします。選択する際は、目的に応じた適正な仕様の製品を選ぶことが重要です。
