時間ドメインリフレクトメータ（TDR）の基本

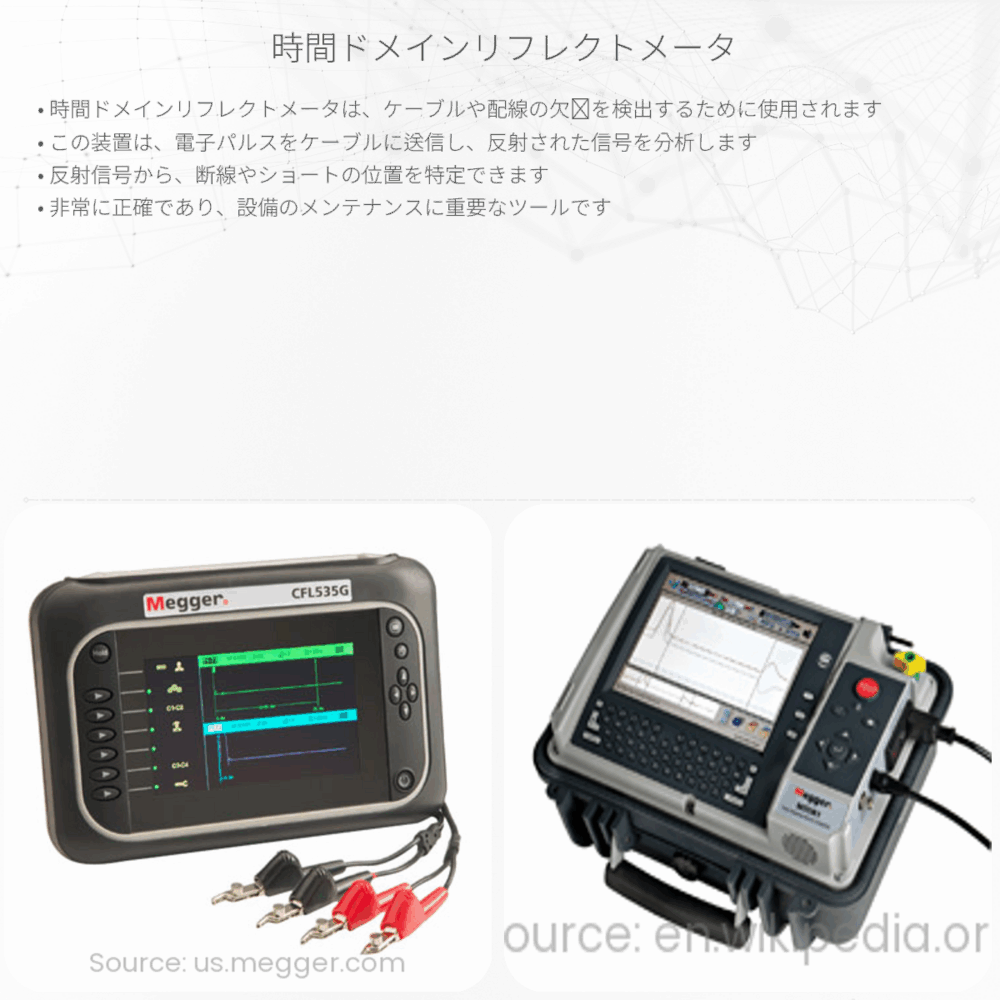

時間ドメインリフレクトメータ（Time-Domain Reflectometer, TDR）は電子工学において非常に便利な測定器具で、特にケーブルや伝送線路の障害箇所を特定するのに用いられます。この機器は電気信号をケーブルに送り、それが反射して帰ってくる様子を分析することで、ケーブル内の断線や短絡などの問題を見つけ出します。
TDRの原理
TDRはレーダーシステムの原理に似ています。具体的には、高速の電気パルスをケーブルに送信し、そのパルスが伝送線路上の不連続性に遭遇すると、パルスの一部が反射されます。TDR装置はこれらの反射パルスをキャプチャし、その時間を正確に測定することで、障害箇所までの距離を計算します。
反射の原理は、以下の式で表されるインピーダンスの不連続性に基づいています:
\[ V_{\text{ref}} = \left( \frac{Z_{\text{ref}} – Z_0}{Z_{\text{ref}} + Z_0} \right) * V_{\text{inc}} \]
ここで、
- \(V_{\text{ref}}\)は反射電圧,
- \(Z_{\text{ref}}\)は不連続性でのインピーダンス,
- \(Z_0\)はケーブルの特性インピーダンス,
- \(V_{\text{inc}}\)は入射電圧（送信されたパルス）です。
障害箇所までの距離\( D \)は、入射パルスと反射パルスの間の時間差\( \Delta t \)とケーブルの伝送速度\( v \)を用いて次のように計算できます:
\[ D = \frac{1}{2} * v * \Delta t \]
ここで、\( \frac{1}{2} \)を乗じる理由は、パルスが往復する距離を考慮するためです。
TDRの用途
- ケーブルの障害箇所発見: TDRは、ケーブルの断線や絶縁の損傷、接続の悪さなどを検出するのに用いられます。
- システムの特性の理解: システム全体のインピーダンス特性を測定することで、システムが予期した通りに動いているかを評価できます。
- 新旧ケーブルの性能比較: 既存のケーブル網の評価に役立ち、新しいケーブルとの性能を比較するのに使用されることもあります。
操作の注意点
- 解析精度: TDRの解析精度は、使用するパルスの幅や測定器の時間分解能に依存します。
- 伝送速度: ケーブルの伝送速度はその材質に依存しているため、正確な距離を得るには、ケーブルの種類を正確に知る必要があります。
- テスト環境: 電磁的干渉や温度変化など、外部環境もTDRの精度に影響を及ぼす可能性があります。
このように、時間ドメインリフレクトメータは複雑な電気工学の問題を解決するうえで、強力なツールとなります。このテクノロジーを理解することによって、伝送線路の維持と改善に大きな進歩をもたらすことができるでしょう。
