トロイダルインダクターの基礎と利点、動作原理、インダクタンスの計算方法、及び電子回路での応用について解説します。
トロイダルインダクターとは

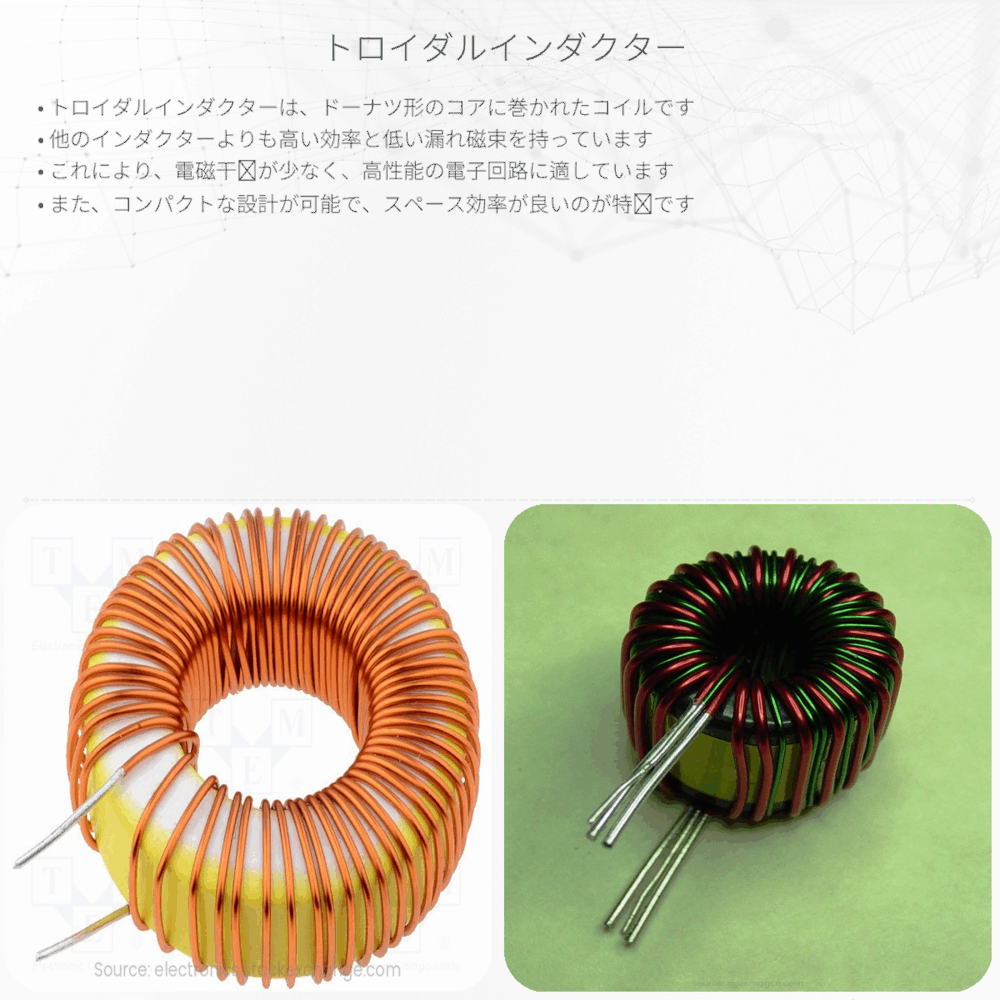

トロイダルインダクターは、電気回路における重要な電子部品の一つで、主に磁気エネルギーを蓄えたり、電力を伝送するために使用されます。この種類のインダクターは、ドーナツ形の鉄心にコイルが巻かれた構造を持ち、「トロイダル」とはそのドーナツ形、つまりトーラス形状を指します。
トロイダルインダクターの利点
- 低い電磁放射: コイルがトロイドに巻かれているため、放射される磁界が内部に閉じ込められやすく、外部への磁界の放出が少なくなります。
- 高い効率: 磁界が内部に集中するので、エネルギーロスが少なく、高効率で動作することができます。
- コンパクト: 他の形状のインダクターと比べて、同じインダクタンスを持つトロイダルインダクターはより小さいサイズで製造可能です。
トロイダルインダクターの動作原理
トロイダルインダクターの動作原理は、ファラデーの電磁誘導の法則に基づいています。コイルに電流を流すと、周りに磁場が生じます。この磁場は鉄心を通ってコイル全体に影響を及ぼし、電流の変化により発生する磁場の変化が、コイルに起電力（EMF）を誘導します。
トロイダルインダクターの計算
トロイダルインダクターのインダクタンスは、次のように計算することができます:
- コアの透磁率（µr）、
- コアの物質の絶対透磁率（µ0 = 4π * 10-7 H/m）、
- コイルの巻数（N）、
- コアの平均磁パス長（l）、
- コアの断面積（A）。
これらのパラメータを使用して、以下の式によりインダクタンス L を求めます：
L = (N2 * µr * µ0 * A) / l
トロイダルインダクターの応用
トロイダルインダクターはその優れた特性から、様々な用途に使用されます。例えば、
- 電力供給: 電源装置やコンバーターにおいて、効率的な電力伝達を目的として使用されます。
- フィルタリング: 高周波ノイズをフィルタリングするための電子回路に取り入れられます。
- オーディオ機器: オーディオアンプなど高品質の音響機器において、電磁干渉（EMI）の低減に役立てられます。
以上のように、トロイダルインダクターは小型で効率的な部品として、電気工学や電子工学におけるさまざまなアプリケーションに不可欠です。エレクトロニクスを学ぶ際に、これらの基礎的な概念と計算を理解することは大変重要です。
