方向リレーは電気系統の異常を検出し保護する装置で、故障の方向特定と遮断を行い系統安定性を確保します。
方向リレーとは

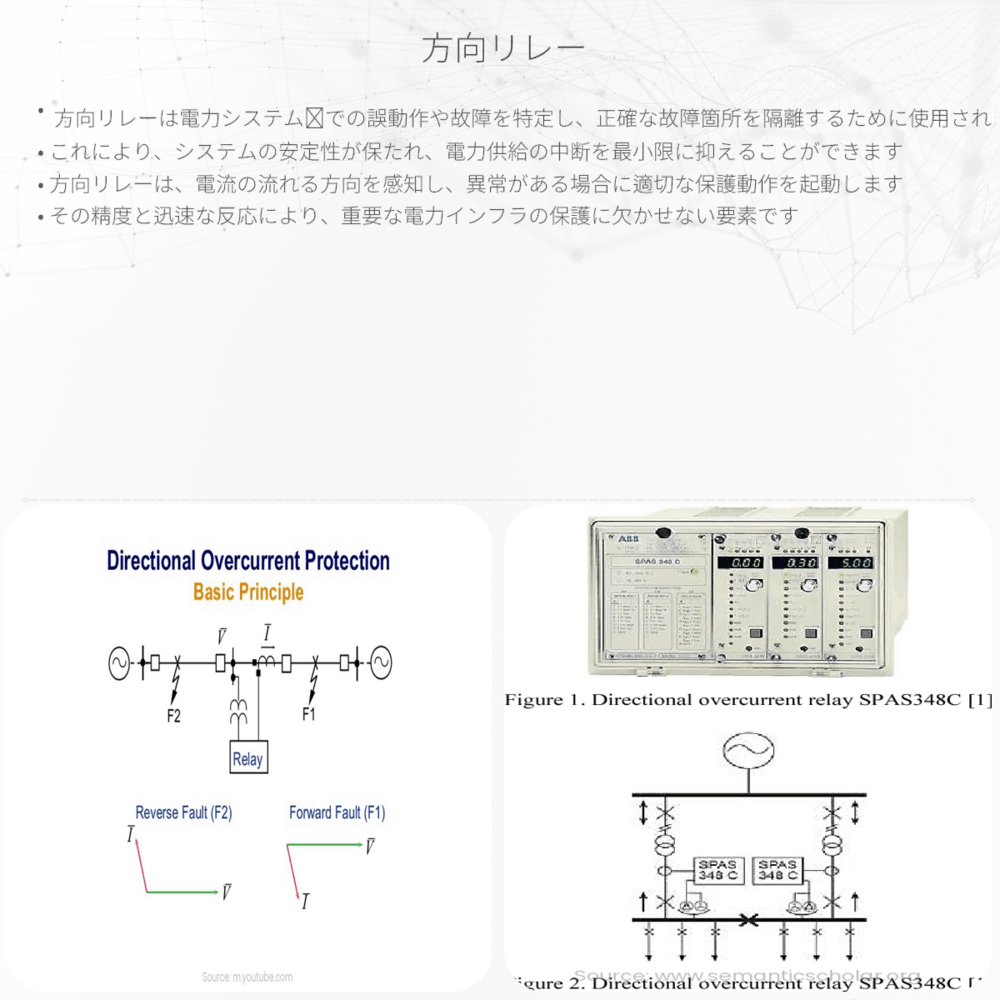

方向リレーとは、電気系統において、電流の流れや電圧の分布を監視し、異常が発生した場合にその方向を特定して遮断装置を動作させるための保護装置です。このリレーの主な目的は、電気系統を保護し、異常なエネルギーの流れが他の部分へ影響を与えないようにすることです。方向リレーは電流や電圧のベクトル方向を計測し、所定の設定値や条件を満たした時に動作します。
方向リレーの原理
方向リレーは、主に交流(AC)系統で使用されます。電気エネルギーは、通常は発電所から消費者へと一方向に流れます。しかし、短絡や他の異常が起こると、エネルギーの流れが逆方向になることがあります。方向リレーはこのような逆流を検出し、異常が発生している回路を自動的に切り離すことで、系統の安定性を保ちます。
具体的には、方向リレーは電流と電圧の相角関係を監視します。健全な状態では、電流は負荷に消費されるため、電圧よりも遅れて位相が進む傾向にあります（誘導性負荷の場合）。しかし、故障が発生すると、この位相関係が変化するため、リレーはこれを検出し、遮断動作を引き起こします。
方向リレーの種類
- 感応角型方向リレー：電圧と電流の間の位相角を感知し、その角度に応じて動作するリレーです。
- 位相比較型方向リレー：２つ以上の電圧または電流の位相関係を比較し、故障方向を決定するリレーです。
方向リレーの重要性
方向リレーは、電気系統の安定運用において不可欠な存在です。故障発生時に迅速かつ確実に動作し、故障した部分のみを系統から遮断することで、広範囲にわたる停電を防ぎ、電気設備の損傷を最小限に抑えます。従って、電力会社だけでなく、工場や病院などの大規模施設におけるリスク管理にも欠かせない技術です。
結論
方向リレーは電気系統の保護において中心的な役割を果たす装置で、電気工学における電流と電圧の基本原理を応用したものです。故障電流の流れる方向を検出し、必要に応じて系統を遮断することで、系統の信頼性を高めるとともに、供給の安定性を確保します。これにより、私たちの生活において電気を安全かつ効率的に使用することが可能となっています。
