抵抗式タッチスクリーンの仕組み
今や私たちの日常生活においてなくてはならないスマートフォンやタブレット。その心臓部とも言えるタッチスクリーンには様々な種類があり、その中でも「抵抗式タッチスクリーン」は初期のタッチスクリーン技術の一つとして知られています。では、この抵抗式タッチスクリーンはどのように機能しているのでしょうか。
基本原理
抵抗式タッチスクリーンは電気の導通をベースにした仕組みです。このシステムは主に2層の透明な導電層で構成されており、それらは微細な隙間で隔てられています。通常、これら2層の導電層には電圧が印加されており、ユーザーが画面をタッチすると、2層の導電層が接触して電流が流れるようになります。この接触部分に流れる電流の量を測定し、それによってタッチされた場所を特定することができます。
構造と動作

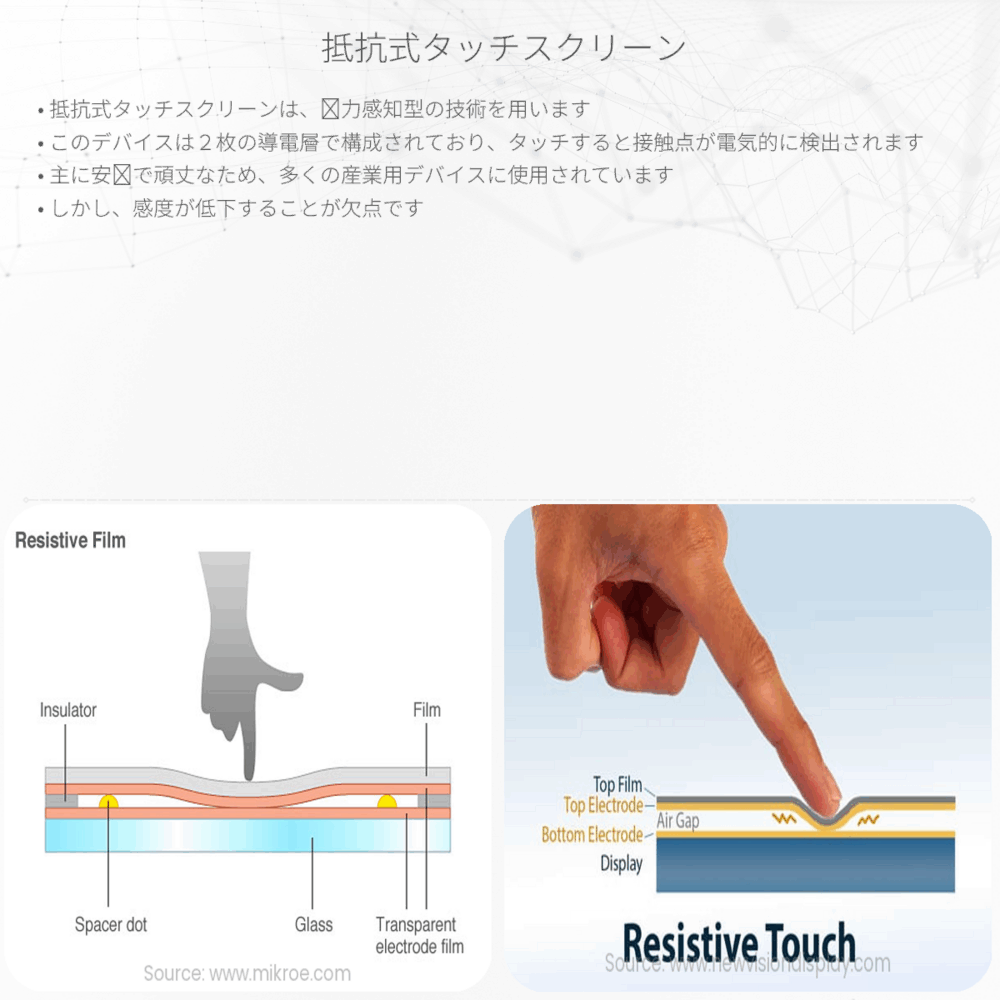

抵抗式タッチスクリーンは、通常、ガラスの上に置かれた下層の導電層と柔軟なプラスチック製の上層の導電層から構成されています。この2層は、透明な絶縁スペーサーで隔てられているため、タッチするまでは互いに接触しません。
- ユーザーが画面タッチすると、上層の柔軟な層が押され、下層の導電層と接触します。
- この時点で、タッチされた位置に応じた電圧の変化が生じます。
- この電圧の変化を検出することで、デバイスはタッチの位置を算出することができます。
座標の特定は以下のように行われます：
- タッチが行われると、上層の導電層が下層に触れ、電圧が一点に集まります。
- 上層に印加された水平方向の電圧（X軸）と下層に印加された垂直方向の電圧（Y軸）の両方から、その接触点の具体的なX座標とY座標を計測します。
- この情報がデジタル信号へと変換され、プロセッサが計算を行い、タッチ座標を決定します。
抵抗式タッチスクリーンの特徴
抵抗式タッチスクリーンは非常に信頼性が高く、安価で製造できるという利点があります。しかし、鋭い物体や指先では正確に操作できますが、電気を帯びていない物体や手袋をした指では動作しないことが多いです。また、タッチ判定には実際の圧力が必要になるため、軽いタッチやジェスチャーには向かないことも特徴です。
この技術はさまざまな産業で使用されており、特に料金自動収受システム（Fare Collection System）や工業用コントローラー、一部の携帯電話やゲーム機で見ることができます。
結論
抵抗式タッチスクリーンは、そのシンプルな構造とコストパフォーマンスの良さから、様々な場所で依然として使われ続けています。電気と磁気の基本的な性質を応用したこの技術は、タッチスクリーンの世界において重要な位置を占めており、今後もその活躍が期待される分野の一つです。
