静電容量式タッチスクリーンの仕組み

今日のスマートフォンやタブレットで広く利用されている静電容量式タッチスクリーンは、静電容量を利用した感触入力デバイスです。この技術は、指や特定のスタイラスによって生じる電気的な変化を検出することで、ユーザーのタッチを感知します。ここでは、その基本原理と構造、そして動作方法について解説します。

静電容量式タッチスクリーンの基本原理は、静電容量（Capacitance）の変化を測定することにあります。静電容量とは、二つの導体間に蓄えられる電荷の量と導体間の電圧の差に対する比率を指し、以下の式で表されます。

C = Q / V

ここで、
Cは静電容量（ファラド単位）、
Qは蓄積される電荷の量（クーロン単位）、
Vは導体間の電圧差（ボルト単位）です。

指がタッチスクリーンに触れると、体の導電性が静電容量のバランスを変え、これによって生じる電荷の変化を検出することでタッチの位置を算出します。

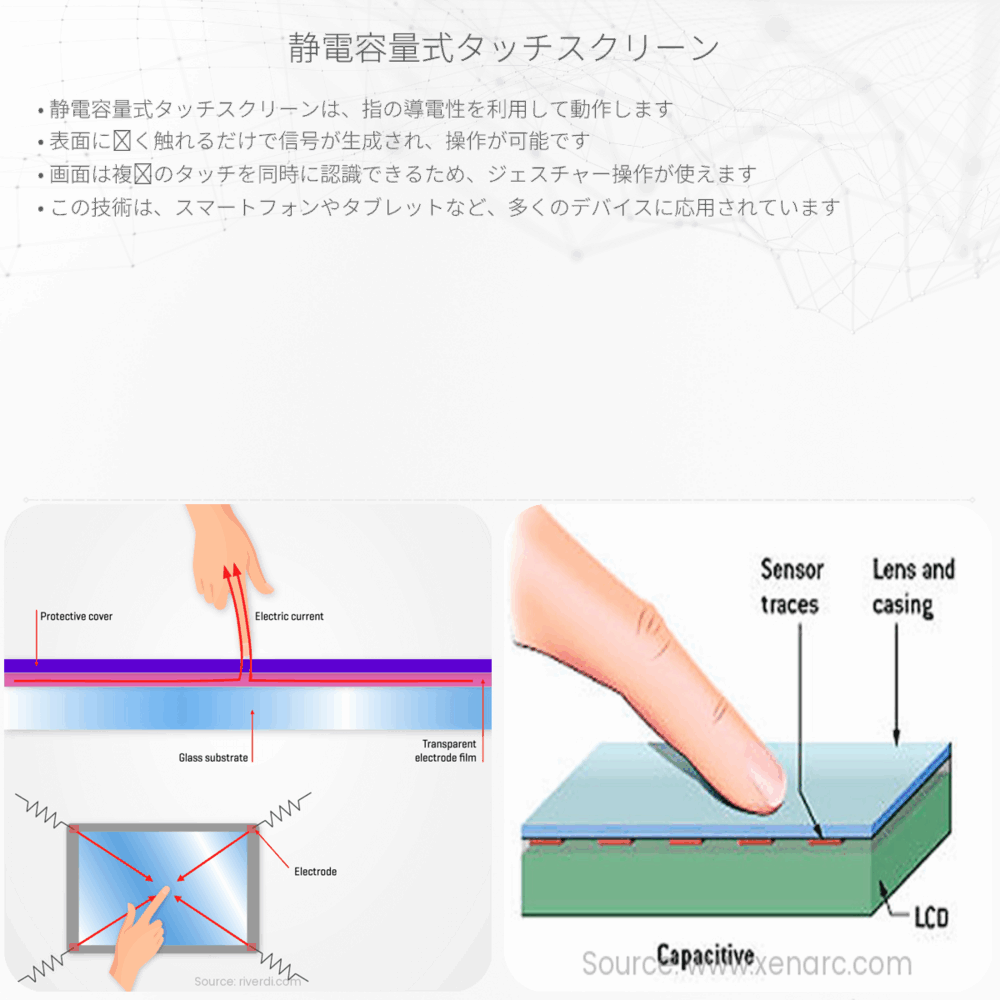

静電容量式タッチスクリーンの構造は、通常、複数の層から構成されています。大まかには、保護層、センサー層、表示装置からなります。センサー層には透明な導電体であるインジウムスズ酸化物（ITO）が塗布されており、これが電極の役割を果たします。

センサー層にはX軸とY軸に沿った格子状の電極配列があり、これらの交点がセンサーの検出点となります。タッチすると、その点の静電容量が変化し、その情報がタッチの位置情報に変換されます。

静電容量式タッチスクリーンは、基本的には連続して電極に微小な電圧を印加しています。ユーザーがスクリーンに触れると、電極とユーザーの指（またはスタイラス）の間に電容経路が形成され、電極が蓄えることができる電荷の量が変わります。

タッチされた部分の電極での静電容量の変化は、コントローラーによって検出され、アナログ信号がデジタル信号に変換された後、タッチされた位置が計算されます。このプロセスは、フレームレートとして知られる非常に高い頻度で繰り返されます。

この技術の利点は、高い感度と反応速度、マルチタッチ機能（複数の指での操作）、長期にわたる耐久性などが挙げられます。

静電容量式タッチスクリーンは、スマートフォンやタブレットだけでなく、情報端末、車載システム、自動販売機など幅広い分野で使われています。この技術により、物理ボタンの必要性が減り、より直感的で柔軟なユーザーインターフェースを実現することができます。

日常の様々な場面で静電容量式タッチスクリーンに触れる機会は多いため、その仕組みを理解することは、現代のテクノロジーに親しむ上で非常に有益です。
