張力荷重セルについての解説。工業や建築などで物体の引張り力を測定するために使われ、電気信号により正確な計測が可能です。

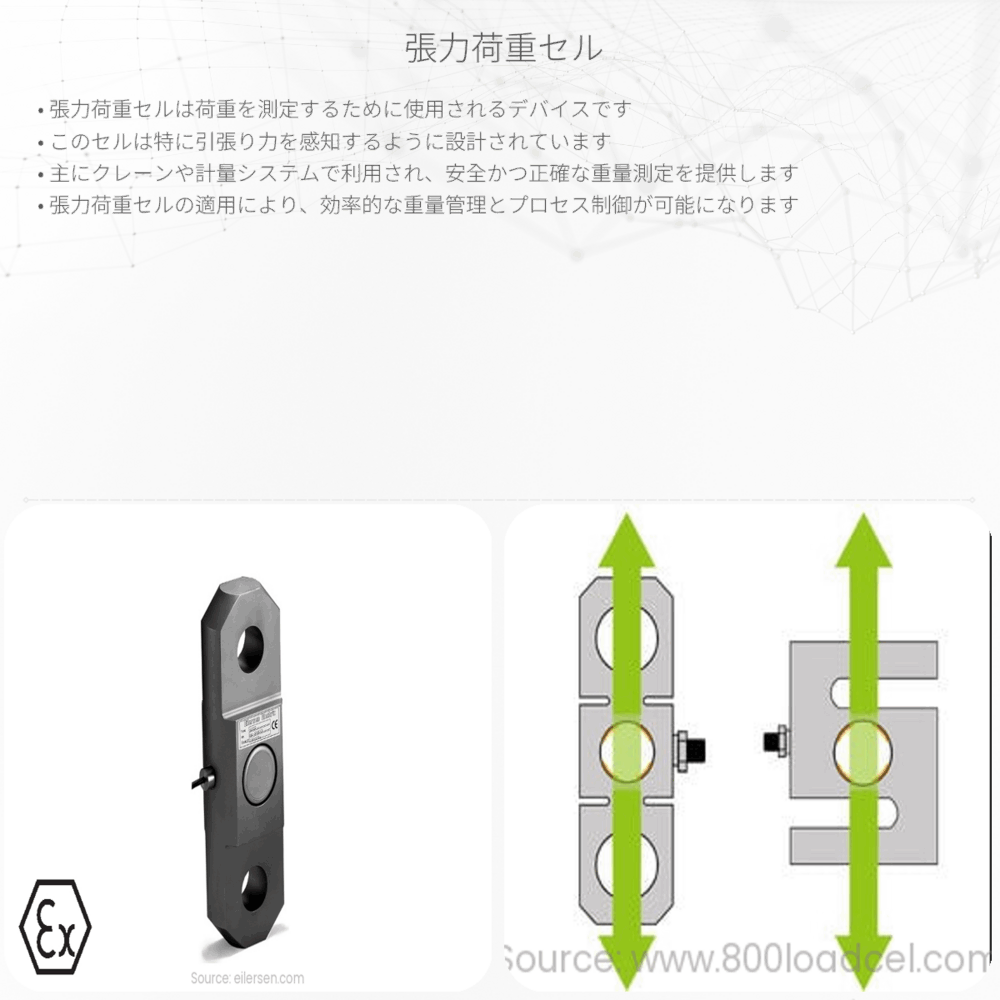

張力荷重セルとは
張力荷重セルは、物体の引っ張り力（張力）を計測する装置です。工業分野、建築学、さらには日常生活で使用される計量機器において幅広く利用されています。このセルは、電気信号に変換することで力を計測し、重量や荷重が正確に知りたい場合に重宝します。
基本原理
張力荷重セルの基本的な原理は、物体に力が加わると発生する歪みを利用しています。この歪みは通常、歪みゲージ（strain gauge）と呼ばれるセンサーによって検出されます。歪みゲージは、導電性の素材から成り立ち、伸び縮みすることでその電気抵抗が変化します。
この変化する抵抗値を電気信号に変換することによって、歪みゲージは物体にかかる力の大きさを計測できるのです。この信号はしばしばアンプによって増幅され、読み取り装置に送られます。これにより、ユーザーは数字を読み取って荷重を知ることができます。
張力荷重セルの応用
- 重量計: 商業用のはかりやバランスに使用されることが多いです。
- クレーンの安全: 過剰な荷重を持ち上げようとした際に、クレーンが壊れることを防ぎます。
- 建築構造: 建築構造体にかかる張力をモニターし、構造の安全性を確保します。
- 医療機器: ベッドや筋肉の張力を測定する医療用途などでも利用されます。
電気と磁性の関わり
張力荷重セルでは、電気信号の生成に歪みゲージを使用しますが、これは電気と磁性（一般に電磁気学と呼ばれる）の原理を応用しています。オームの法則を仮定すると、導体の抵抗（R）、電流（I）、そして電圧（V）の間には次の関係があります：
\[ V = I * R \]
歪んだ導体はその抵抗値が変わります。そして、電流を一定に保つ場合、変化する抵抗によって電圧も変化するのが検出できます。この変化した電圧から歪み、そしてかかる力を割り出すことができます。
さらに、電磁誘導の現象も張力荷重セルの一部のタイプで活用されています。動いている導体（歪んだ導体）が磁場を横切る際には電圧が誘導されるため、これを利用して変動する荷重を検知する仕組みを構築することができます。
最後に
張力荷重セルは、力の正確な測定が求められる多くの産業で必要不可欠な役割を担っています。電気と磁性の基本的な法則を応用して、日々私たちの生活を支えている技術の一つです。計測科学の進歩により、これらのデバイスはより精密で効率的になりつつあり、さまざまな環境下での使用が可能になってきています。
