ボタン式ロードセル | 仕組みと応用

ボタン式ロードセルとその原理に関する記事では、力を電気信号に変換するこのセンサーの工業的重要性と、その動作メカニズムを説明します。

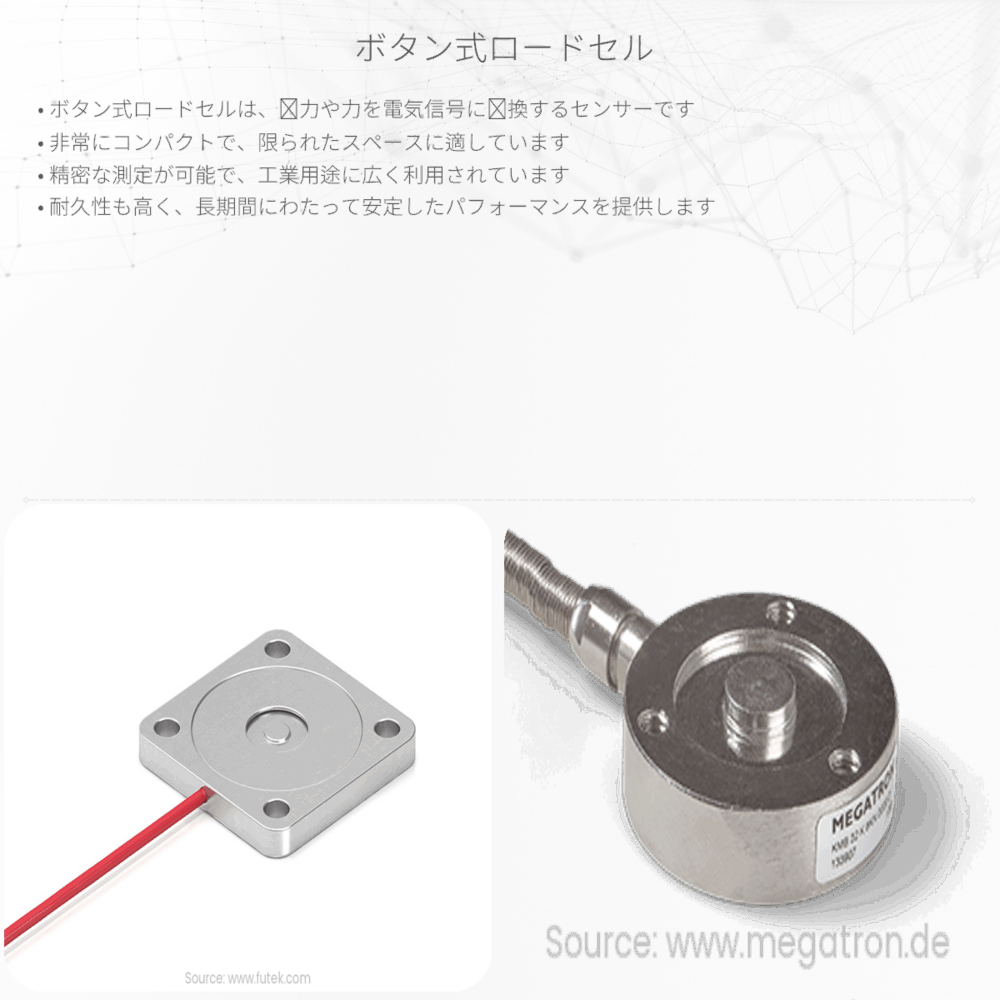

ボタン式ロードセルの基本

ボタン式ロードセルは、圧力や力を電気的信号に変換するセンサーです。工業分野、特に重量計測において非常に重要な役割を担っています。ロードセルの原理は電気と磁気の相互作用に基づいており、力の測定において精度が要求される場面で活用されます。

電気と磁気は物理学において深い関係があります。一方の現象が他方に影響を与えており、特に電流が流れることによって磁場が発生することは、ロードセルにおける変換機構の根底にあります。

電子が移動すると、つまり電流(I)が流れると、その周りには磁場(B)が生じます。アンペールの法則は、電流が作る磁場の強さが電流に比例すると述べています。

一方、ファラデーの法則は電磁誘導を記述しており、磁場の変化が電流を生み出すことを示しています。この2つの法則は、電気と磁気の相互作用を理解する上で中心的です。

ボタン式ロードセルは主にひずみゲージと呼ばれる部品を用いています。ひずみゲージは、導体または半導体の材料でできており、形状の変化によってその電気抵抗が変わる性質を持っています。力が加わると形状が変わり、抵抗値が変化します。この抵抗値の変化を測定することで、わずかな力の変化も感知することができます。

ロードセル内部のひずみゲージは、通電されると微小な電圧変化を生み出します。この電圧変化は通常、ウィートストンブリッジ回路というものを用いて検出されます。ウィートストンブリッジは、4つの抵抗器から構成され、そのうちの一つまたは複数がひずみゲージです。

外からの力によりひずみゲージの抵抗値が変化すると、ウィートストンブリッジ内の電圧バランスが崩れ、検出器はそのバランスの変化を電圧の変化として読み取ります。この電圧の変化が、力の大きさとして表されます。

例えば、ウィートストンブリッジの橋渡し電圧(V_out)は以下の式で表されることがあります:

ここで、V_s は入力電圧であり、R₁からR₄までは抵抗値です。力が加わることによってこれらの抵抗値が変わり、出力電圧の変化に直接関係しています。

ボタン式ロードセルは、そのコンパクトなサイズと高い精度から、多くの産業用途において重宝されます。例えば、デジタルスケール、工業用計量機器、医療機器や安全試験装置などに利用されます。

精密な力の測定が求められる分野では、ボタン式ロードセルがその性能を発揮し、信頼性の高いデータを提供する重要な技術となっています。

こうして電気と磁気の基本原理を応用したロードセルの技術は、現代工業社会の様々な場面で不可欠な役割を担っているのです。
