電流を使った引きタイプソレノイドの動作原理や、その応用について解説する記事です。ソレノイドの基礎知識から実用例までを網羅。

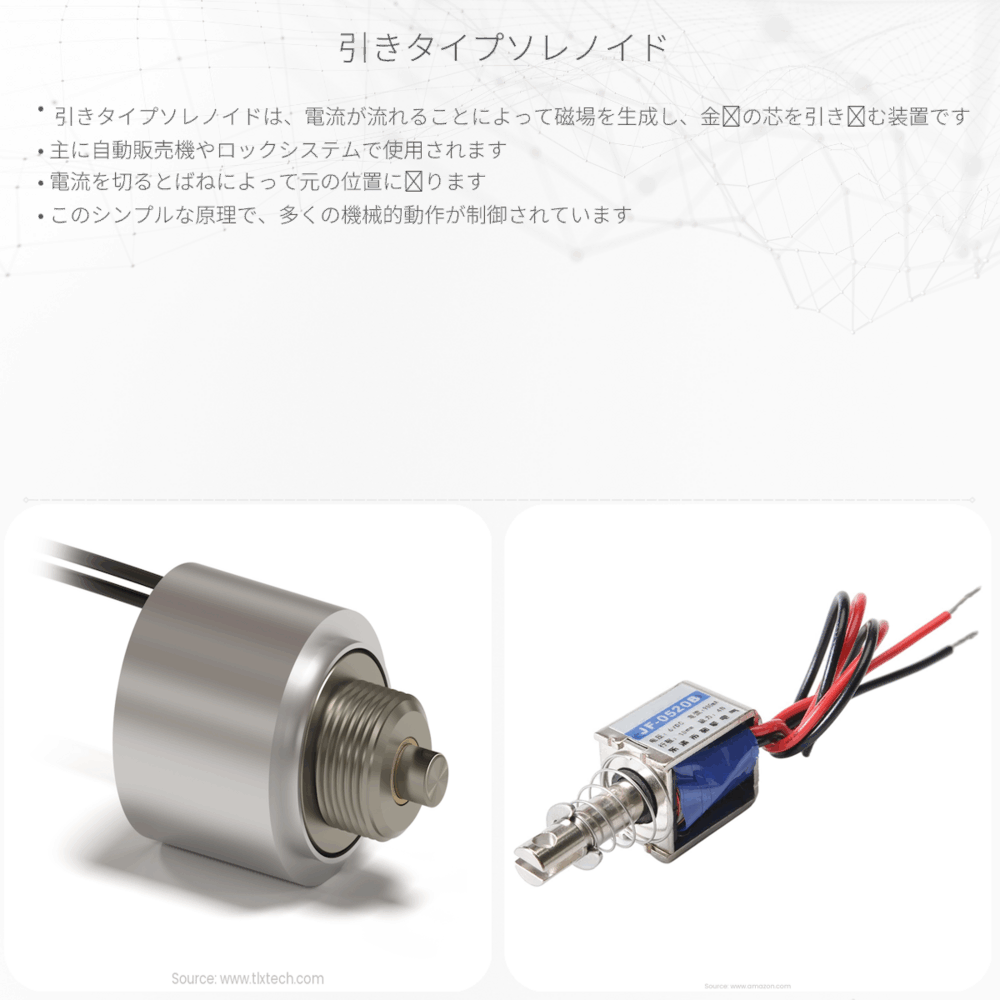

引きタイプソレノイドの基礎
ソレノイドは、電磁石の一種であり、その基本的な機能は電流を磁場に変えることです。ソレノイドには「引きタイプ」と「押しタイプ」の二種類があり、この記事では特に「引きタイプソレノイド」に焦点を当てて説明します。
ソレノイドとは
ソレノイドとは、絶縁された導線を円筒形に巻いたコイルで、その内部に鉄やニッケルなどの磁性体を含む可動鉄心（プランジャー）を配置することが多いです。電流をコイルに流すと、磁場が発生し、プランジャーを引き込む力が働きます。この作動原理を利用して、様々な機械装置における動作を行います。
引きタイプソレノイドの動作原理
引きタイプソレノイドは、内部にプランジャーを含むソレノイドに電流を流すことで、プランジャーをコイルの中心に引き込むように動作します。電流が流れることで生じる磁場が、プランジャーに対して引力を発生させ、プランジャーが動くことで物理的な動きを引き起こします。
電流Iを流したときのコイルの長さをL、コイルの巻数をN、コイルを流れる電流をI、磁気定数をμ0とした場合、ソレノイド内の磁場の強さHは次のように表されます。
\[ H = \frac{N * I}{L} \]
この磁場の強さHが、プランジャーへの引力の大きさを決定します。そして、この磁場はコイルの中心に向かって最も強く、端に向かって弱くなります。
ソレノイドの応用
引きタイプソレノイドは、そのシンプルな動作原理により、多くの実用的な用途に使用されます。たとえば、電気錠、自動販売機の硬貨選別機、電磁弁などの制御部分において重要な役割を担います。
ソレノイドが作る磁場により、プランジャーを引き寄せ、実際の機械的な動きを引き起こして、装置のオン・オフを制御することが可能です。この単純ながらも強力な原理は、現代の技術においてなくてはならない要素の1つです。
まとめ
引きタイプソレノイドは、電流を使って磁場を生成し、それを利用して物理的な動きを生み出すデバイスです。そのシンプルな構造と、信頼性の高い動作から、産業機械や日用品など広範囲にわたる応用があります。電気と磁気の組み合わせによって、実世界での様々な問題を解決することができるのです。
