導電性プラスチックポテンショメーターは耐摩耗性に優れ、高分解能とコスト削減を実現する可変抵抗器で、多様な工業分野で利用されます。

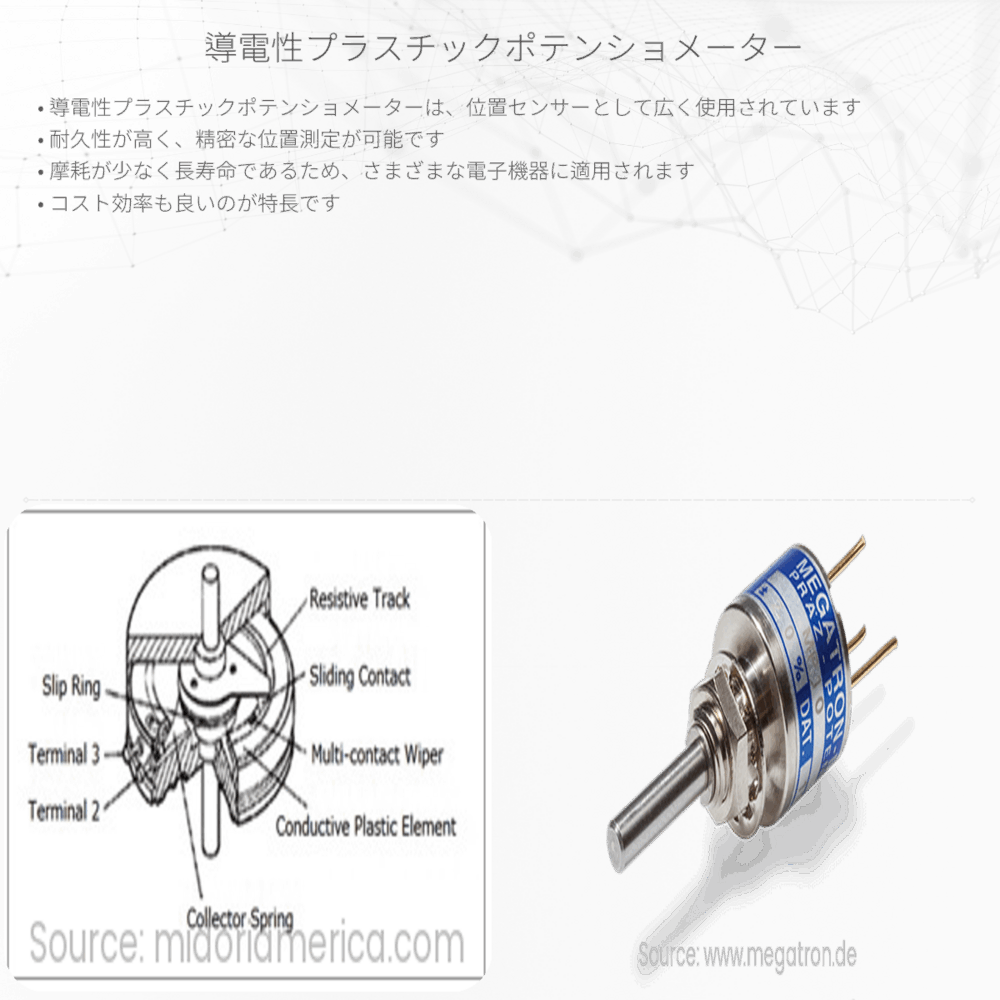

導電性プラスチックポテンショメーターとは
導電性プラスチックポテンショメーターは、可変抵抗器の一種で電気的な角度や位置の測定に用いられます。導電性プラスチックとは、プラスチックに導電性を持たせた素材で、この素材の変化する抵抗値を利用して電圧の変化を検出することができます。電子機器や自動車、工業機械など、幅広い分野で応用されています。
ポテンショメーターの基本的な原理
ポテンショメーターは、一定の抵抗を持つ素材を介して電流が流れることによって動作します。抵抗体には電源の端子とは別に接続された動き回る接触子（スライダー）があり、この接触子の位置によって取り出される電圧が変わります。抵抗値(Rtotal)が一定であるとき、接触子から端子までの抵抗(Rx)と接触子から電源に戻る部分の抵抗(Ry)の和がRtotalに等しくなります。
- Rx + Ry = Rtotal
- 流れる電流(I)は電源電圧(Vsource)をRtotalで割ったものになります。
- I = Vsource / Rtotal
- 接触子の位置に応じて、取り出される電圧(Vout)は下記の式で与えられます。
- Vout = I * Rx
導電性プラスチックの利点
従来の金属を使用したポテンショメーターに比べて、導電性プラスチックポテンショメーターにはいくつもの利点があります。それらは次のとおりです。
- 摩耗の低減：導電性プラスチックは摩擦係数が低く、スライダーとの接触時の摩耗が少ないため、寿命が長くなります。
- 高い分解能：滑らかな表面と一様な導電性により、高い分解能を実現することができます。
- 環境に優しい：導電性プラスチックは、再利用が可能であり、環境への影響が低減されます。
- コストの削減：金属に比べてプラスチックは安価であるため、製造コストを下げることができます。
応用例
導電性プラスチックポテンショメーターは様々な工業製品に組み込まれています。例えば、自動車のアクセルペダルの位置検出、ジョイスティックの制御、ロボットアームの正確な動きの測定など、精密な位置検出が必要な場所で活躍しています。
まとめ
導電性プラスチックポテンショメーターは、その耐摩耗性、高分解能、環境への優しさ、低コストといった特徴から、多岐にわたる分野で用いられる非常に有用なデバイスです。このようなデバイスが電気と磁気の基本的な物理的性質を応用して機能し、私たちの生活を豊かにする技術の進歩を物語っています。
