多レベルインバータは高品質なACを生成する電源技術で、再生可能エネルギーや電動車両などに不可欠です。
多レベルインバータとは？
多レベルインバータ（Multilevel Inverter：MLI）は、電源技術における重要な進化の一つで、高電圧や電力を扱う多くの工業アプリケーションに使用されます。この装置の主な役割は、直流電力（DC）を交流電力（AC）に変換することで、これによって、電力システムの効率が向上し、エネルギー供給が安定します。
多レベルインバータの基本原理
従来の2レベルインバータは、単純にDCを正と負の2つのレベルに切り替えることでACを生成します。対照的に、多レベルインバータは3つ以上の電圧レベルを生成でき、その結果、出力されるAC波形はより滑らかで、高品質な電力を提供することができます。一般に多レベルインバータは、ステップ波形を出力し、これが正弦波に近い形を作ります。

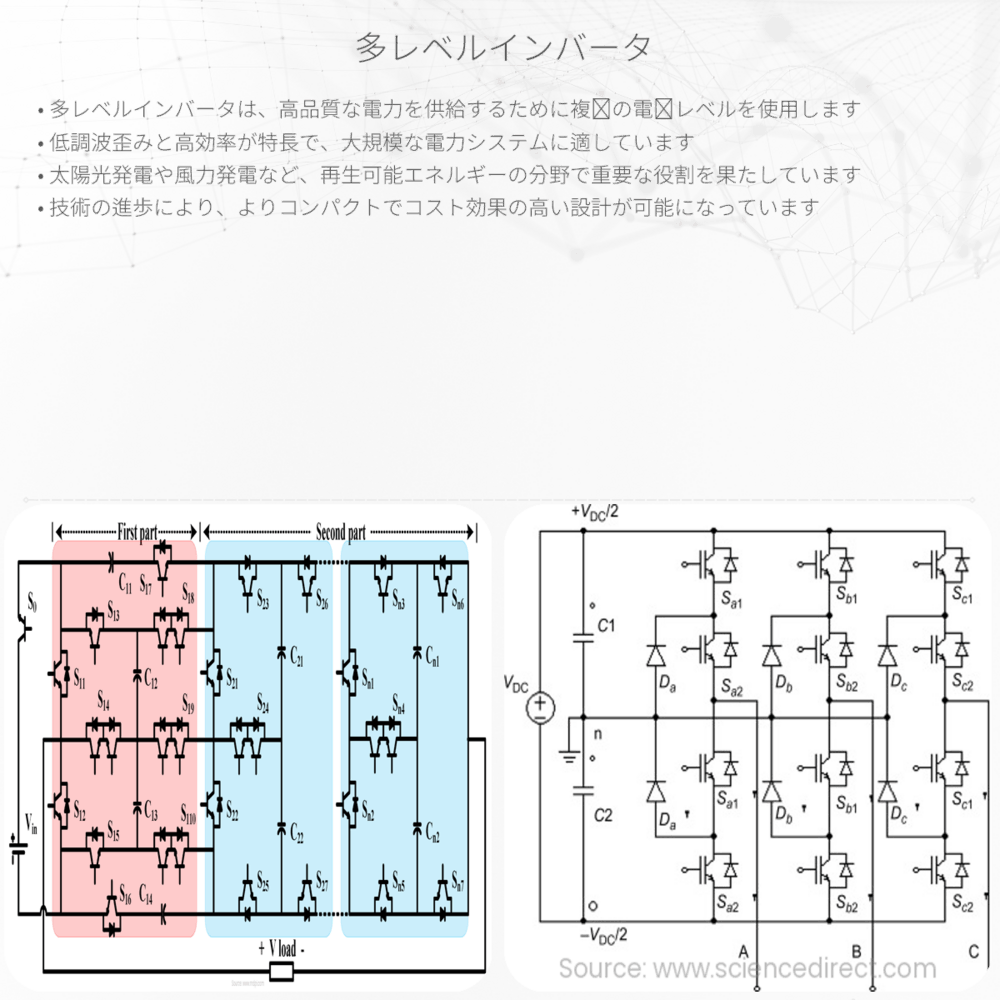

多レベルインバータの種類
- 中点クランプ型（Diode-Clamped）
- キャパシタクランプ型（Capacitor-Clamped）
- カスケード型（Cascaded H-Bridge）
これらはそれぞれ異なる方法で電圧レベルを生成しますが、基本的な目的は、より良い電力品質と効率を実現することです。
多レベルインバータの利点
- 電圧と電流の波形が滑らかになる
- 調和波（ハーモニクス）の低減
- 電磁干渉（EMI）の削減
- 電力変換効率の向上
これらの利点により、電動機の駆動、再生可能エネルギーシステムの統合、配電システムの改善など、様々な分野での応用が可能となります。
多レベルインバータの応用例
多レベルインバータの技術は、特に再生可能エネルギーシステムにおいて重要な役割を果たします。太陽光発電または風力発電によって生み出されるDCを、家庭や企業が利用するACに変換するのに使われます。電動車両の発展においても、高効率で高品質な電力が求められるため、多レベルインバータの技術が欠かせません。
技術の発展は止まることなく進んでおり、様々な分野での多レベルインバータの応用範囲は広がりつつあります。これらを学ぶことは、現代の電源技術を理解する上で非常に有意義です。
