可変エリアフローメーターとは

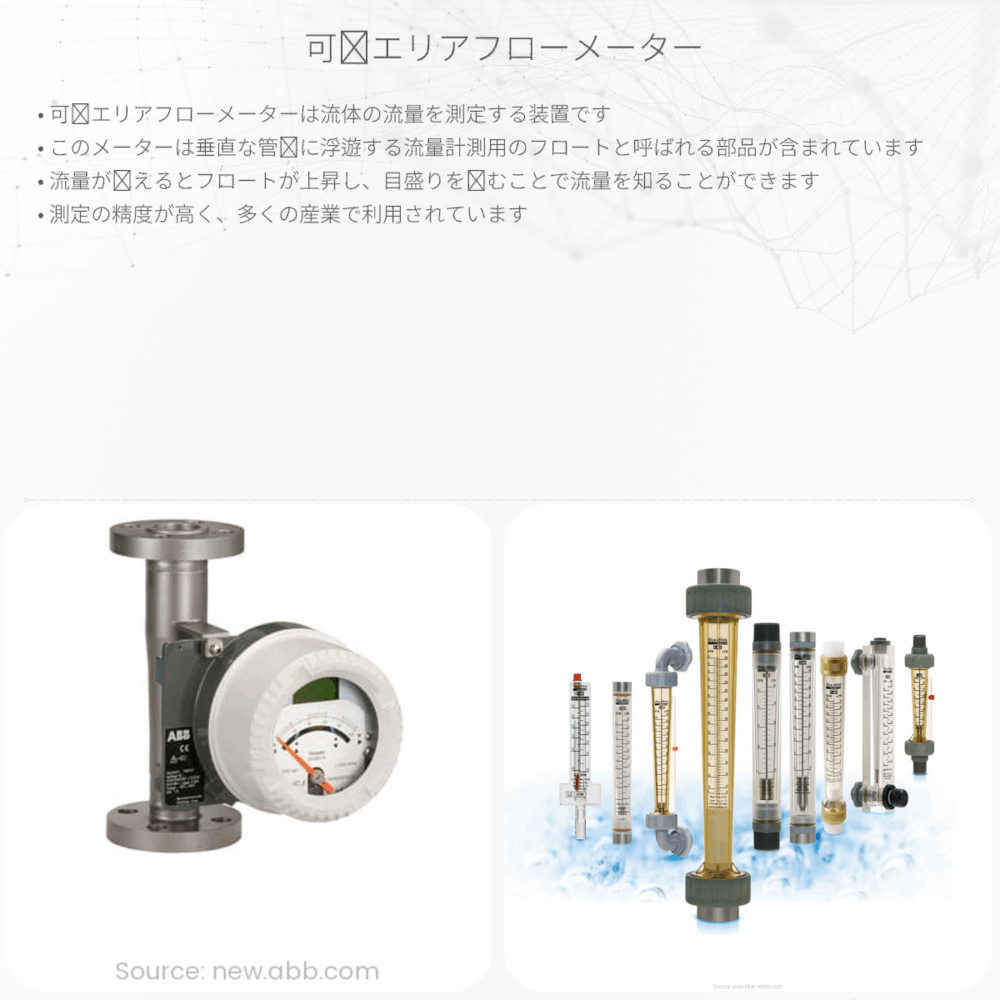

可変エリアフローメーター、別名を回転体フローメーターとも称される、液体や気体の流量を計測するための装置です。この装置は、透明なテーパー管の中に自由に動ける回転体を持ち、流体の流れによってその位置が変わります。回転体の位置は流量に比例し、それを外部から直接読み取ることができます。
原理と構造
可変エリアフローメーターは、その動作原理が「流れによる力と重力のバランス」に基づいています。流体がテーパー管を流れる際、回転体に力が働き、その力によって回転体が持ち上がります。回転体が上昇すると管の断面積が増え、それにより流速が減少します。この流速の減少により働く力が減少し、最終的に回転体は一定の位置で停止します。この位置は流量に応じたもので、これを目盛で読むことによって、流量を計測します。
- 流体の速度（v）が増加すると、回転体を持ち上げるために必要な力が増えます。
- 回転体が上がると、テーパー管の断面積（A）が増加し、流体の速度は減少します。
- 力と速度のバランスが取れると、回転体は安定した位置で停止し、その位置から流量を計測できます。
可変エリアフローメーターの利点
このタイプのフローメーターには、以下のような利点があります：
- 直感的な読み取り：透明管を通して回転体の位置を直接読むことが可能で、結果がわかりやすい。
- 簡単なインストール：特別な設置条件や追加の計測機器が不要。
- 幅広い流体に対応：ガスから液体まで、さまざまな種類の流体の流量を計測できる。
- 高い信頼性：動く部品が少なく、構造が単純なため、故障が少ない。
応用分野
可変エリアフローメーターは様々な産業で利用されています。例えば、化学工業では正確な流量制御が求められるプロセスにおいて、また医療分野では酸素などのガスの流量を調節する際にも使用されます。他にも、研究室での実験や食品工業、水処理施設など、幅広い領域で重要な役割を果たしています。
結論
可変エリアフローメーターは、そのシンプルな構造と直感的な使用法で、小規模から大規模な流量測定に至るまで、幅広く応用されている計測装置です。正確な読み取りと高い信頼性により、多くの産業で重宝されています。物理学の基本原理を応用したこのフローメーターは、私たちの日々の生活や産業活動において欠かせない技術の一つと言えるでしょう。
