半波整流器は、ACをDCに変換するデバイスで、単一のダイオードを使用し交流の一方のサイクルだけを通過させます。

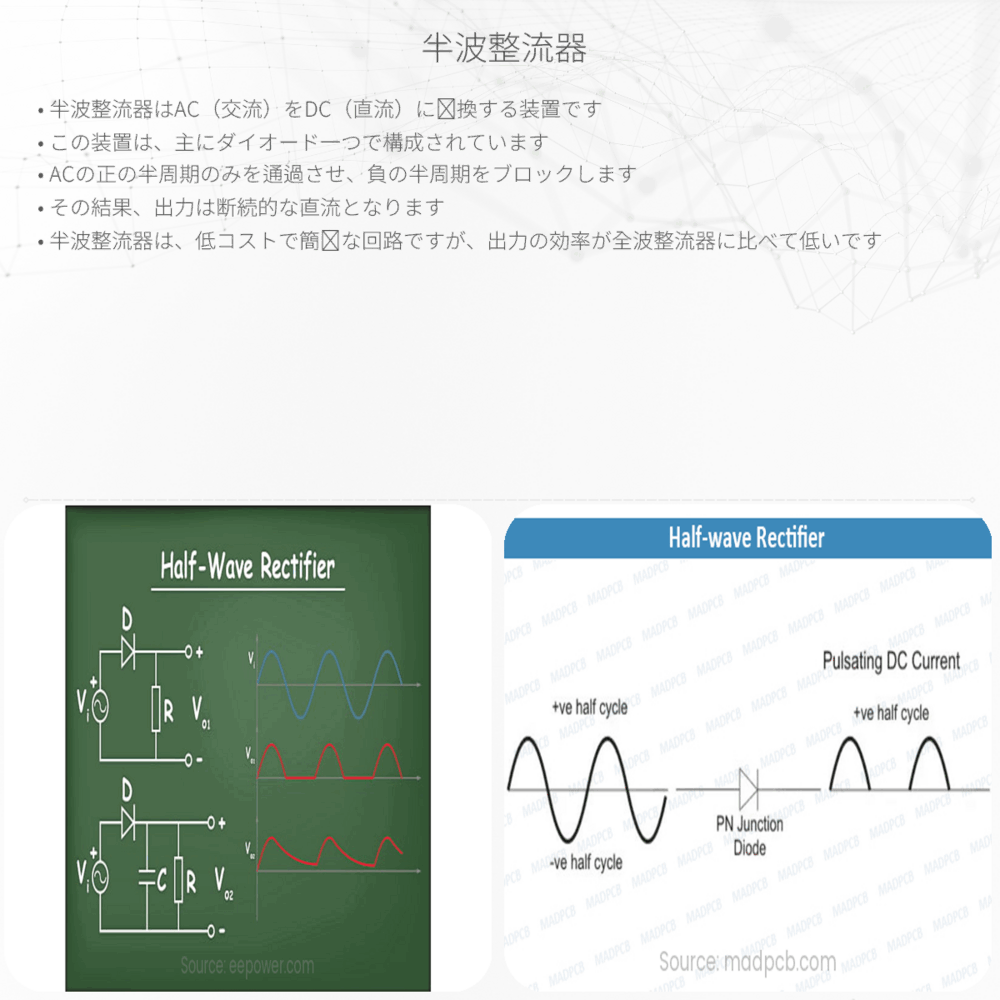

半波整流器とその原理
半波整流器は、交流(AC)を直流(DC)へと変換する最もシンプルな形式の整流器です。このデバイスは日常生活で使用されている多くの電気機器の中で重要な役割を担っています。例えば、小型の電源アダプタやバッテリー充電器などがその典型的な用途です。半波整流器の基本的な構成要素は単一のダイオードという半導体デバイスであり、このダイオードが電流を一方向にのみ流れるように制御する役割を果たします。
半波整流器の動作原理
交流電源は時間の経過とともにその極性が正負に周期的に変わる電源です。一方、直流電源は一定の極性を持つ電源として定義されます。半波整流器は、この交流のうち片方のサイクル（正または負の半周期）のみを通過させ、他方をブロックすることにより直流に似た出力を生成します。このプロセスは下記のように説明できます。
- 正の半周期の間、ダイオードは順方向に偏向し、電流は負荷を通過することができます。
- 負の半周期の間、ダイオードは逆方向に偏向し、電流はブロックされます。
結果として、出力は正の半周期のみを含む断続的な直流波形になります。
半波整流回路の表現
半波整流回路を数式で表現する場合、次のようになります。入力交流電圧を Vin(t) = Vp sin(ωt) とします。ここで、Vp はピーク電圧、ωは角周波数、tは時間です。半波整流器を通過した後の出力電圧は、Vout(t) = Vp sin(ωt) としますが、これは t > 0（正の半周期）のときのみ正となり、その他の場合は0です。
半波整流器の利点と欠点
半波整流器はその単純さから、初心者にとって理解が容易であり、またコストが低いという利点があります。しかし、このタイプの整流器には欠点も存在します。
- 出力電圧がゼロになる期間が半周期ごとにあるため、非効率的である。
- この不連続なDCは多くの電子機器にとって適しておらず、電力損失が大きい。
- リプル（波形の変動）が大きく、しばしば追加のフィルタリングが必要。
これらの理由から、より高効率で平滑なDC出力が必要なアプリケーションではフルウェーブ整流器やブリッジ整流器が使用されることが一般的です。しかし、単純なアプリケーションや特定の実験的な環境では、半波整流器が未だにその価値を持ち続けています。
今後の応用
電子工学での新たな発展とともに、整流器はさらに最適化され、多様な設計が可能になってきています。変換効率を上げるための新しい素材や、サイズを小さくする技術の進歩は半波整流器の基本原理を更に活用し、幅広い電子機器内での使用が期待されています。
