全波整流器は交流を直流に変換する電気回路で、家電や充電器に利用され、電子機器を効率的に動作させる技術です。
全波整流器とは
全波整流器とは、交流電力（AC）を直流電力（DC）に変換するための電気回路の一種です。家庭用のコンセントから得られる電力は交流ですが、多くの電子機器は直流で動作します。このギャップを埋めるために整流器が使われます。
整流の基本
電流には二つの基本的な形態があります。「交流」（AC）は時間と共に方向が周期的に変わる電流です。一方、「直流」（DC）は一定の方向に流れる電流です。家庭用の電源は交流であり、一般的には50Hzまたは60Hzの周波数で流れています。この交流を直流に変換することで、さまざまな電子機器を安全かつ効率的に動作させることができます。
全波整流の仕組み

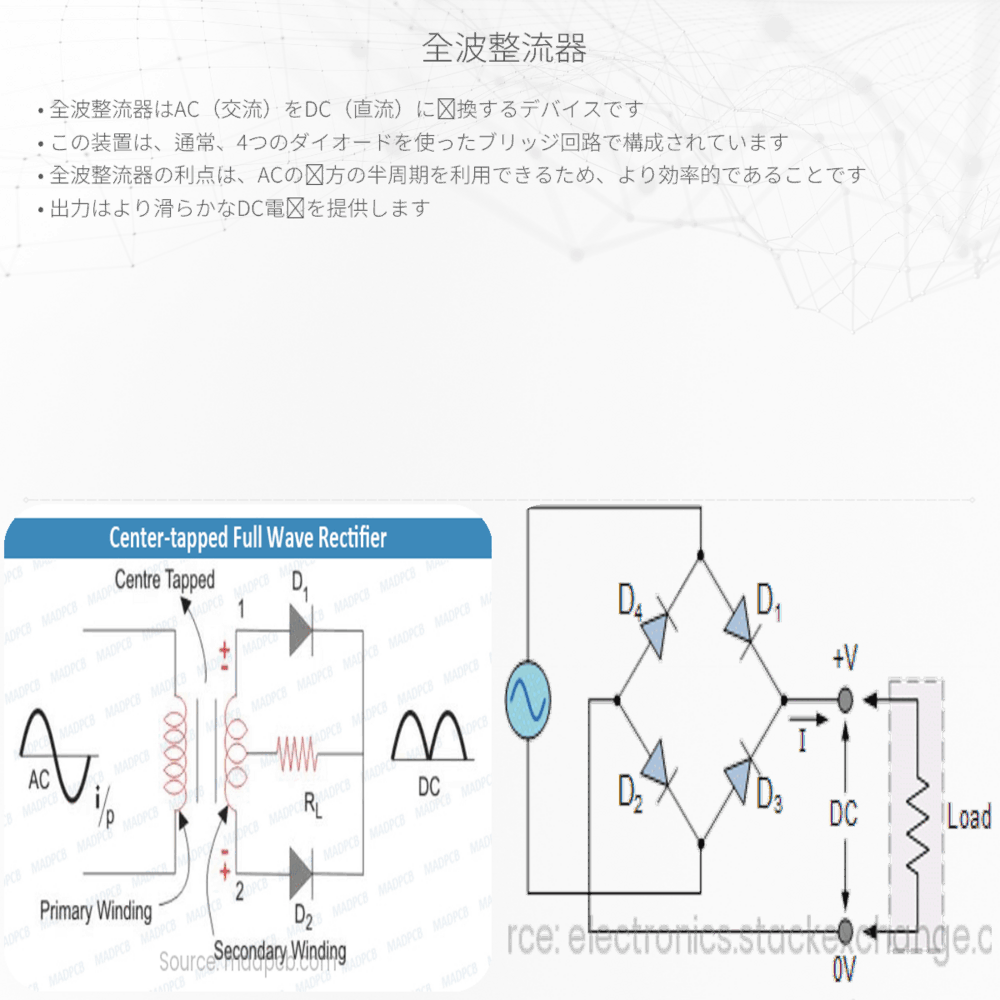

全波整流器は通常、4つのダイオードを使ったブリッジ回路で構成されています。このダイオードは電流が一方向にしか流れないようにする半導体素子で、ブリッジ回路に配置することで交流の両方の半波（正の半波と負の半波）を利用して、より効率的に直流電力を生成します。
- 正の半波：交流電源の正の周期で、ダイオードが電流を「通す」方向です。
- 負の半波：交流電源の負の周期で、ダイオードが電流を「遮断」していたものを反転させて通します。
この結果、出力される直流は交流の正負の両方の成分を含むため、出力の電圧レベルが安定します。
全波整流器の利点
全波整流器は、半波整流器と比べていくつかの利点があります。
- 電力の損失が少ない：交流の両方の半波を利用するため、より多くの電力を直流として取り出すことができます。
- 出力のリップルが小さい：直流に変換された後の電圧変動が少なく、よりスムーズな直流を得られます。
- 効率が良い：全波整流では、交流の全ての部分を利用するため、エネルギー効率が良くなります。
これらの利点により、電源アダプタやバッテリー充電器など、多くのアプリケーションに全波整流器が採用されています。
全波整流器の応用
全波整流器は、以下のような様々なシステムやデバイスで利用されています：
- 電源ユニット：コンピュータ、テレビなどの家電製品に内蔵されています。
- 充電器：スマートフォンや電動工具の充電用アダプターなど。
- 電気自動車の充電システム：車両のバッテリーを効率的に充電するため。
まとめると、全波整流器は電子機器の安定的かつ効率的な動作に不可欠な部品であり、私たちの日常生活に広く組み込まれている技術の一つです。
